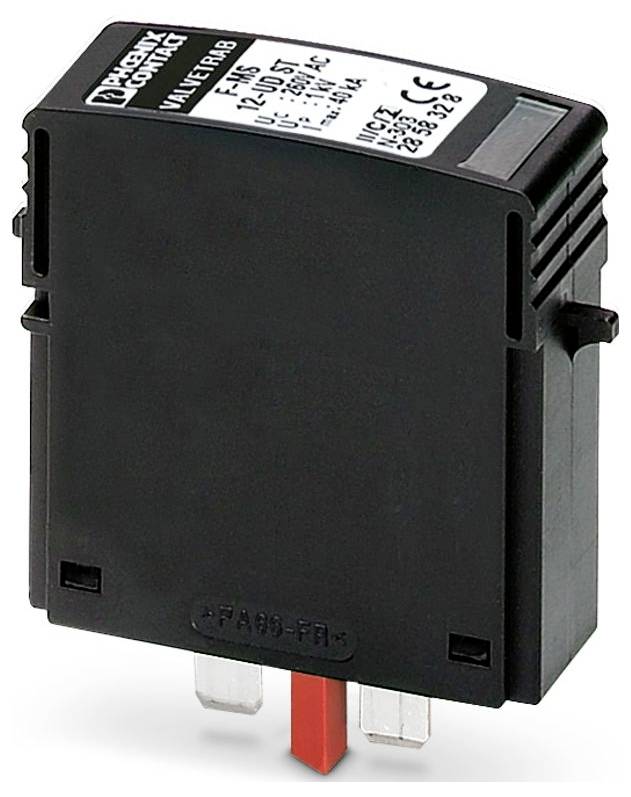

Ilustrační obrázek
Phoenix Contact 2858328 F-MS 12-UD ST zástrčka s přepěťovou ochranou 20 kA Piece 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Celková cena (1 660,33 Kč / kus)
1 660,33 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina výrobků: VALVETRAB MS
- ZKUŠEBNÍ TŘÍDA IEC: II;T2
- Provedení: Modul nosné lišty lze zapojit, dvoudílné
- Hlášení s přepěťovou ochranou vadná: Optická
- JMENOVITÉ NAPĚTÍ UN: 240/415 V AC (TN - ONLY N-PE); 240/415 V AC (TT - ONLY N-PE)
- Typ připojení: Zásuvný
- Šířka: 17,5 mm
- Výška: 52,4 mm
- Hloubka: 55,3 mm
- Jednotka dělení: 1 TE
- Barva: černá (RAL 9005)
- Třída hořlavosti podle UL 94: V-0
- Materiál pouzdra: PA 6.6
- Směr působení: N-PE
- Maximální trvalé napětí UC: 305 v AC
- Proud ochranného vodiče IPE: ≤ 5 µA
- Jmenovitý výbojový proud (8/20) µs: 20 kA
- Doba odezvy TA: ≤ 100 ns
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -40 °C ... 80 °C
- Okolní teplota (skladování/transport): -40 °C... 80 °C
- Nadmořská výška: ≤ 2000 m (amsl)
- Normy/předpisy: EN 61643-11
- Poznámka: 2012
- Způsob montáže: Na základní prvek
- EN typ: T2
- NAPÁJECÍ SYSTÉM IEC: TN;TT
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Jmenovitá frekvence FN: 50 Hz (60 Hz)
- CTI hodnota materiálu: 600
- Izolační hmota: PA 6.6
- Skupina materiálů: I
- Ochranné cesty: N-G.
- Příkon v pohotovostním režimu PC: ≤ 1,5 MVA
- Maximální svodový proud Imax (8/20) µs: 40 kA
- Schopnost následné proudové páječky IFI: 100 a (260 v)
- Ochranná hladina Up: ≤ 1,5 kV
- Zbytkové napětí Ures: ≤ 0,4 kV (u in);≤ 0,25 kV ( při 10 kA);≤ 0,15 kV (při 5 kA);≤ 0,1 kV (při 3 kA)
- Reakční rázové napětí při 6 kV (1,2/50) µs: ≤ 1,5 kV
- Chování při UT: 1200 v AC (200 ms / wytstand mode)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
- Šok (provoz): 25 g (polosinus / 11 ms / 3x ±X, ±Y, ±z)
- Vibrace (provoz): 5g (10 ... 500 Hz / 2,5 h / X, Y, z)
- UL specifikace: UL
- Maximální trvalé napětí MCOV (N-G) 260 v AC
- Jmenovitý výbojový proud (N-G): 20 kA
- Systém distribuce energie: jednofázový
- Jmenovitá frekvence 50/60 Hz
- Měřené omezující napětí MLV (N-G): 1490 V.
- SPD typ: 4CA
- Vzdušné a povrchové vzdálenosti: Vzdušné a povrchové vzdálenosti
- Další technické údaje: Další technické údaje
- Zkušební vodič s CHECKMASTER od verze softwaru: Od SW-Rev. 1.10
- Kategorie produktu
zástrčka s přepěťovou ochranou
- Únikový proud
20 kA
- Provedení
Dvoudílný modul nosné lišty
IP20
- Číslo výrobce
2858328
- Typ
2
- Rozm.
(d x š x v) 55.3 x 17.5 x 52.4 mm
- Délka
55.3 mm
- Šířka
17.5 mm
- V
52.4 mm
- Hloubka
55.3 mm
- Obsah
1 ks
- Druh obalu
Piece
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579540 Phoenix Contact 2858328 F-MS 12-UD ST zástrčka s přepěťovou ochranou 20 kA Piece 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579540 Phoenix Contact 2858328 F-MS 12-UD ST zástrčka s přepěťovou ochranou 20 kA Piece 1 ks
Popis
Zástrčka s přepěťovou ochranou typ 2, s jiskřiště celkového proudu N-PE pro základní prvek.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
