Name: Phoenix Contact 2805318 VAL-MS 75 VF ST zástrčka s přepěťovou ochranou 1 ks
Brand: Phoenix Contact
SKU: 3579511
Availability: BackOrder

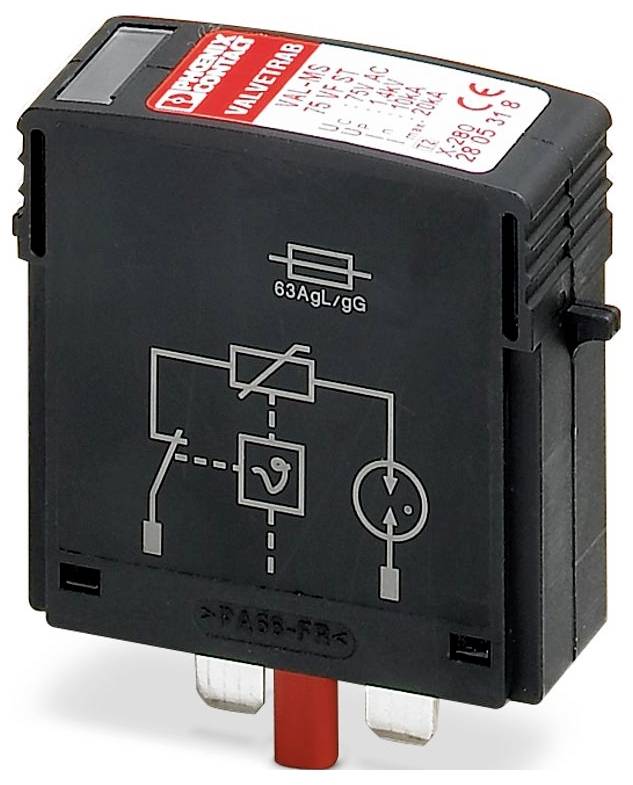

Černá elektrická součástka se schématickým návrhem a označením '63AgL/gG' na přední straně, používaná pro obvodové aplikace.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 123,14 Kč / kus)

1 123,14 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina výrobků: VALVETRAB MS
ZKUŠEBNÍ TŘÍDA IEC: II;T2
Provedení: Modul nosné lišty lze zapojit, dvoudílné
Počet pólů: 1
Hlášení s přepěťovou ochranou vadná: Optická
JMENOVITÉ NAPĚTÍ UN: 5 V AC... 48 V/ AC
Typ připojení: Zásuvný
Šířka: 17,5 mm
Výška: 52,4 mm
Hloubka: 55,3 mm
Jednotka dělení: 1 TE
Barva: černá (RAL 9005)
Třída hořlavosti podle UL 94: V-0
Materiál pouzdra: PA 6.6
SMĚR PŮSOBENÍ: 1L-N/PE
Maximální trvalé napětí UC: 75 v AC; 100 v DC
Proud ochranného vodiče IPE: ≤ 5 µA
Jmenovitý výbojový proud (8/20) µs: 10 kA
Doba odezvy TA: ≤ 100 ns
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 80 °C
Okolní teplota (skladování/transport): -40 °C... 80 °C
Nadmořská výška: ≤ 2000 m (amsl)
Normy/předpisy: EN 61643-11
Poznámka: 2012
Způsob montáže: Na základní prvek
EN typ: T2
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 2
Jmenovitá frekvence FN: 50 Hz (60 Hz)
CTI hodnota materiálu: 600
Izolační hmota: PA 6.6
Skupina materiálů: I
OCHRANNÉ CESTY: L-N;(L+) - (L-)
Příkon v pohotovostním režimu PC: ≤ 1 MVA
Maximální svodový proud Imax (8/20) µs: 20 kA
Ochranná hladina Up: ≤ 1,4 kV
Zbytkové napětí Ures: ≤ 0,45 kV (u in); ≤ 0,35 kV (při 5 kA); ≤ 0,3 kV (při 3 kA)
Reakční rázové napětí při 6 kV (1,2/50) µs: ≤ 1,4 kV
Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
Šok (provoz): 25 g.
Vibrace (provoz): 5g
UL specifikace: UL
Systém distribuce energie: jednofázový
Jmenovitá frekvence 50/60 Hz
SPD typ: 4CA
Odolnost proti zkratu ISCCR: 10 kA
Maximální zabezpečení při přípojové vedení: 63 a (gG)
Maximální trvalé napětí MCOV (L-N) 75 v AC
Jmenovitý svodový rázový proud (L-N): 10 kA
Jmenovité napětí: 60 V/DC
Měřené omezující napětí MLV (L-N): 1760 V.
Obecně: Obecně
Ochranná hladina Up (L-L): ≤ 1,8 kV
Zbytkové napětí Ules (L-L): ≤ 0,9 kV (u in);≤ 0,7 kV (při 5 kA);≤ 0,6 kV (při 3 kA)
Maximální trvalé napětí MCOV (L+) - (L-) 100 v DC
Jmenovitý výbojový proud (L+) - (L-) 10 kA
Měřené omezující napětí MLV (L+) - (L-): 1760 V.

Kategorie produktu: zástrčka s přepěťovou ochranou

Jmenovité napětí: 48 V/AC
60 V/DC

Provedení: Dvoudílný modul nosné lišty

: IP20

Číslo výrobce: 2805318

Typ: 2

Rozm.: (š x v x h) 17.5 x 52.4 x 55.3 mm

Šířka: 17.5 mm

V: 52.4 mm

Hloubka: 55.3 mm

Obsah: 1 ks

UKCA: Ano
