Name: Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P zástrčka s přepěťovou ochranou Přepětová ochrana pro: fotovoltaické zaříz
Brand: Phoenix Contact
SKU: 3588261
Availability: SoldOut

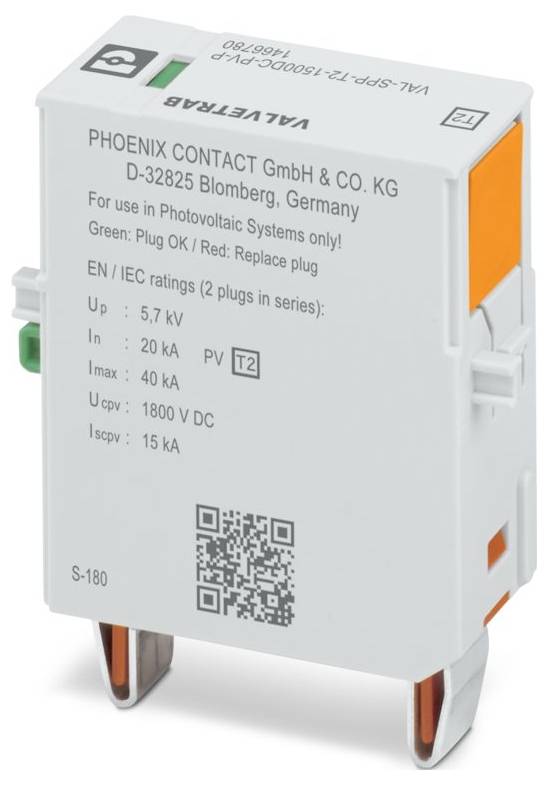

Bílé elektrické zařízení označené "PHOENIX CONTACT GmbH & CO. KG" se specifikacemi pro PV a Ucpv ratinky, určené pro náhradu zásuvky.

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (1 274,30 Kč / kus)

12 742,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: VAL-SPP
ZKUŠEBNÍ TŘÍDA IEC: PV II; PV T2
Provedení: Konektor
Počet pólů: 1
Hlášení s přepěťovou ochranou vadná: Optická
Typ připojení: Zásuvný
Šířka: 17,5 mm
Výška: 54,2 mm
Hloubka: 61,5 mm
Jednotka dělení: 1 TE
Barva: Světle šedá (RAL 7035)
Třída hořlavosti podle UL 94: V-0
Materiál pouzdra: PA 6.6-FR 20 % GF
Proud ochranného vodiče IPE: ≤ 350 µA AC; ≤ 100 µA DC
Jmenovitý výbojový proud (8/20) µs: 20 kA
Celkový svodový proud ITOMs (8/20) µs: 40 kA
Doba odezvy TA: ≤ 25 ns
Okolní podmínky: Okolní podmínky
Stupeň krytí: IP20C
Teplota okolí (provoz): -40 °C ... 85 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 4000 m (amsl)
Normy/předpisy: IEC 61643-31
Poznámka: 2018
Způsob montáže: Na základní prvek
EN typ: T2
Napájecí systém IEC: DC
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 2
CTI hodnota materiálu: 600
IZOLAČNÍ HMOTA: PA 6.6-FR 20 % GF
Skupina materiálů: I
Příkon v pohotovostním režimu PC: ≤ 90 MVA
Maximální svodový proud Imax (8/20) µs: 40 kA
Ochranná hladina Up: ≤ 5,7 kV (2 zástrčky v řadě)
Zbytkové napětí Ules: ≤ 5,7 kV (u in, 2 zástrčky v řadě);≤ 5 kV (při 10 kA, 2 zástrčky v řadě);≤ 4,8 kV (při 5 kA, 2 zástrčky v řadě);≤ 4,5 kV (při 3 kA, 2 zástrčky v řadě)
Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
Šok (provoz): 25 g (polosinus / 11 ms / 3x ±X, ±Y, ±z)
Vibrace (provoz): 5g (5-500 Hz / 2,5 h / XYZ)
Místo montáže: Vnitřní prostor
Umístění oddělovače: Interní
Dostupnost: Přístupná
SPD poruchovost: OCFM (chování při odpojení)
Ochranný obvod na straně stejnosměrného napětí (DC): Ochranná strana stejnosměrného napětí (DC)
Maximální trvalé napětí UCPV: 1800 v DC (2 zástrčky v řadě)
Odolnost proti zkratu ISCPV: 15000 A.
Napětí naprázdno UOCSTC 1500 v DC (2 zástrčky v řadě)
Izolační odpor riso: > 5 MΩ (při 500 v DC)
Konfigurace připojení: Konfigurace Y
Ochranný obvod PV: Ochranný obvod PV
Trvalý provozní proud ICPV: ≤ 100 µA DC
Okolní teplota (montáž): -5 °C 50 °C

Kategorie produktu: zástrčka s přepěťovou ochranou

Přepětová ochrana pro: fotovoltaické zařízení

Únikový proud: 20 kA

Provedení: Zástrčka

: IP20C

Číslo výrobce: 1466780

Typ: 2

Rozm.: (š x v x h) 17.5 x 54.2 x 61.5 mm

Šířka: 17.5 mm

V: 54.2 mm

Hloubka: 61.5 mm

Obsah: 10 ks

Druh obalu: Piece

UKCA: Ano
