Name: Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R svodič přepětí Přepětová ochrana pro: fotovoltaické zařízení 40 kA
Brand: Phoenix Contact
SKU: 3568793
Availability: SoldOut

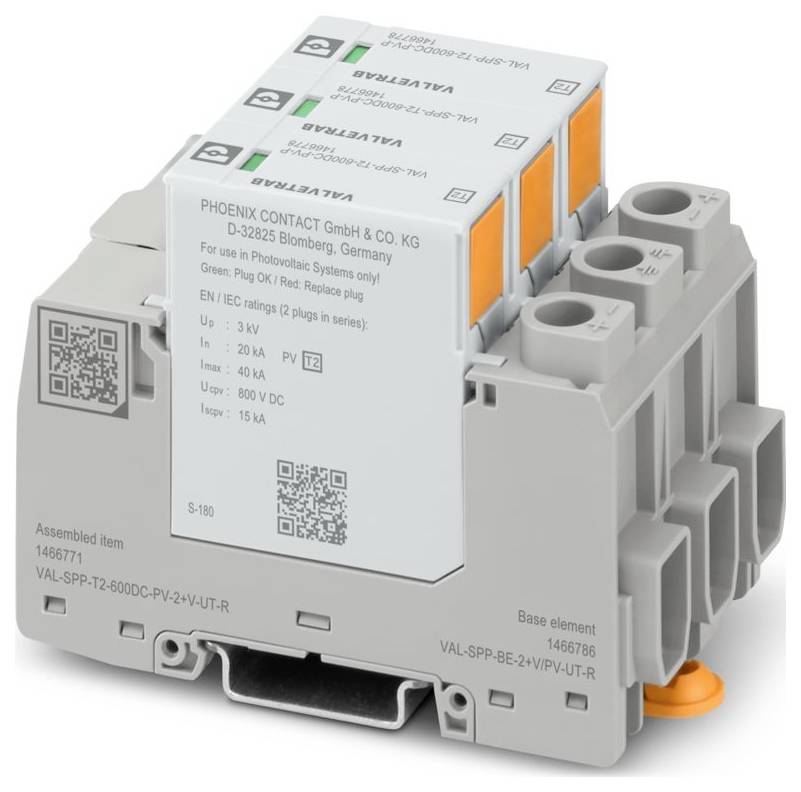

Šedé elektrické zařízení značky "Phoenix Contact" se zástrčkovými zásuvkami a bezpečnostními informacemi pro použití ve fotovoltaických systémech.

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (5 214,05 Kč / kus)

5 214,05 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: VAL-SPP
ZKUŠEBNÍ TŘÍDA IEC: PV II; PV T2
Provedení: Modul nosné lišty lze zapojit, dvoudílné
Počet pinů: 3
Hlášení o ochraně proti přepětí: Optická a telekomunikační kontakt
Zobrazení / hlášení na dálku: Zobrazení / hlášení na dálku
Spínací funkce: Přepínací kontakt
Typ připojení: Šroubové připojení
Závit šroubu: M3
Utahovací moment: 0,5 Nm 0,6 Nm
Flexibilní průřez vodiče: 0,25 mm² 1,5 mm²
Tuhý průřez vodiče: 0,25 mm²... 1,5 mm²
Průřez vodiče AWG: 24... 16
Šířka: 53,4 mm
Výška: 96,6 mm
Hloubka: 71,5 mm (vč. Nosné lišty 7,5 mm)
Dílek stupnice 3 TE
Barva: Šedá (RAL 7042); barva světle šedá (RAL 7035)
Třída hořlavosti podle UL 94: V-0
Materiál pouzdra: PA 6.6-FR 20 % GF; PBT
Mechanické údaje: Mechanické údaje
Otevřená boční stěna: Ne
Proud ochranného vodiče IPE: ≤ 350 µA AC; ≤ 100 µA DC
Jmenovitý výbojový proud (8/20) µs: 20 kA
Celkový svodový proud ITOMs (8/20) µs: 40 kA
Doba odezvy TA: ≤ 25 ns
Požadovaná předběžná pojistka maximálně: 1 a (gG)
Okolní podmínky: Okolní podmínky
Stupeň krytí IP20C (v zabudovaném stavu)
Teplota okolí (provoz): -40 °C ... 85 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 5000 m (amsl)
Normy/předpisy: IEC 61643-31
Poznámka: 2018
Způsob montáže: Nosná lišta: 35 mm
EN typ: T2
Napájecí systém IEC: DC
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 2
CTI hodnota materiálu: 600
IZOLAČNÍ HMOTA: PA 6.6-FR 20 % GF; PBT
Skupina materiálů: I
OCHRANNÁ SLOUPEK: (DC+) - (DC-); (DC+) - PE; (DC-) - PE
Příkon v pohotovostním režimu PC: ≤ 80 MVA
Maximální svodový proud Imax (8/20) µs: 40 kA
Ochranná hladina Up: ≤ 3 kV
Zbytkové napětí Ures: ≤ 3 kV (u in);≤ 2,5 kV ( při 10 kA);≤ 2,3 kV (při 5 kA);≤ 2,1 kV (při 3 kA)
Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
Šok (provoz): 25 g (polosinus / 11 ms / 3x ±X, ±Y, ±z)
Vibrace (provoz): 5g (5-500 Hz / 2,5 h / XYZ)
Označení připojení: Kontakt signalizace defektu
Délka odizolování: 7 mm
Kontakt signalizace poruchy: Kontakt signalizace poruchy
Provozní proud AC: 5 mA AC... 1 A AC
Místo montáže: Vnitřní prostor
Umístění oddělovače: Interní
Dostupnost: Přístupná
SPD poruchovost: OCFM (chování při odpojení)
Ochranný obvod na straně stejnosměrného napětí (DC): Ochranná strana stejnosměrného napětí (DC)
Maximální trvalé napětí UCPV: 800 v DC
Odolnost proti zkratu ISCPV: 15000 A.
NAPĚTÍ NAPRÁZDNO UOCSTC 667 V DC
Izolační odpor riso: > 5 MΩ (při 500 v DC)
Konfigurace připojení: Konfigurace Y
Ochranný obvod PV: Ochranný obvod PV
Trvalý provozní proud ICPV: ≤ 100 µA DC
2vodičový stejný příčný úsek flexibilní s koncovou dutinkou TWIN s plastovým pouzdrem: 1,5 m² ... 6 mm²
Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 1,5 mm²
Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 0,75 mm²
Druh izolace: Mezi hlavním a pomocným elektrickým obvodem má produkt dvojitou / zesílenou izolaci.
Okolní teplota (montáž): -5 °C 50 °C
PROVOZNÍ NAPĚTÍ AC: 5 V AC... 250 v AC (≤ 2000 m (amsl)); 5 v AC ... 150 v AC (≤ 5000 m (amsl))
Provozní napětí DC: 125 v DC (≤ 5000 m (amsl))
Provozní proud DC 200 mA DC

Kategorie produktu: svodič přepětí

Přepětová ochrana pro: fotovoltaické zařízení

Únikový proud: 40 kA

Provedení: Dvoudílný modul nosné lišty

: IP20C (v zabudovaném stavu)

Číslo výrobce: 1466771

Typ: 2

Rozm.: (š x v x h) 53.4 x 96.6 x 71.5 mm

Šířka: 53.4 mm

V: 96.6 mm

Hloubka: 71.5 mm

Obsah: 1 ks

Druh obalu: Piece

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Únikový proud

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM svodič přepětí 40 kA 1 ks

Objednací číslo:3562952

Doručení: Po 19. 10.

109 KsConrad Electronic

40 kA

Min.: 1

Násobky: 1

5 409,09 Kč^*

Phoenix Contact 1180145 VAL-EV-T2 280/3+1-R svodič přepětí 40 kA 1 ks

Objednací číslo:3565643

Není k dispozici

Conrad Electronic

40 kA

Min.: 1

Násobky: 1

6 491,74 Kč^*

Phoenix Contact 1248960 VAL-MS 230/3+1 FM-PT svodič přepětí 40 kA Piece 1 ks

Objednací číslo:3568095

Není k dispozici

Conrad Electronic

40 kA

Min.: 1

Násobky: 1

6 491,74 Kč^*

Phoenix Contact 1248961 VAL-MS 230/3+1-PT svodič přepětí Piece 1 ks

Objednací číslo:3568084

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

5 723,14 Kč^*

Phoenix Contact 1376160 VAL-MB-T2-750DC-2+V-R svodič přepětí Přepětová ochrana pro: fotovoltaické zařízení 40 kA Piece 1 ks

Objednací číslo:3588066

Není k dispozici

Conrad Electronic

40 kA

Min.: 1

Násobky: 1

6 362,81 Kč^*

Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R svodič přepětí Přepětová ochrana pro: fotovoltaické zařízení 40 kA Piece 1 ks

Objednací číslo:3588068

Není k dispozici

Conrad Electronic

40 kA

Min.: 1

Násobky: 1

6 362,81 Kč^*

Phoenix Contact 1466209 VAL-SPP-T2-275-1+0-UT svodič přepětí 20 kA Piece 1 ks

Objednací číslo:3588266

Není k dispozici

Conrad Electronic

20 kA

Min.: 1

Násobky: 1

1 491,74 Kč^*

Phoenix Contact 1466210 VAL-SPP-T2-275-1+0-UT-R svodič přepětí Přepětová ochrana pro: rozvodná skříň 20 kA 1 ks

Objednací číslo:3588256

Není k dispozici

Conrad Electronic

20 kA

Min.: 1

Násobky: 1

1 747,93 Kč^*

Phoenix Contact 1466558 VAL-SPP-T2-335-1+0-UT svodič přepětí 20 kA Piece 1 ks

Objednací číslo:3568472

Není k dispozici

Conrad Electronic

20 kA

Min.: 1

Násobky: 1

1 491,74 Kč^*

Phoenix Contact 1466578 VAL-SPP-T2-335-1+0-UT-R svodič přepětí 20 kA Piece 1 ks

Objednací číslo:3568498

Není k dispozici

Conrad Electronic

20 kA

Min.: 1

Násobky: 1

1 747,93 Kč^*

Ke stažení

List technických údajů

List technických údajů 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R svodič přepětí Přepětová ochrana pro: fotovoltaické zařízení 40 kA

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R svodič přepětí Přepětová ochrana pro: fotovoltaické zařízení 40 kA

Popis

Svodič přepětí, podle . Typ 2 / Class II, pro 2pólové izolované a uzemněné PV stejnosměrné napětí 600 v DC, pro montáž nosné lišty, 7pólový základní prvek s telesdělovací ovým kontaktem, 3 zásuvné teplotně monitorované ochranné prvky, hlášení o stavu na každé zástrčce.

Tento text byl přeložen strojově.
