Name: Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R svodič přepětí 20 kA 1 ks
Brand: Phoenix Contact
SKU: 3568650
Availability: SoldOut

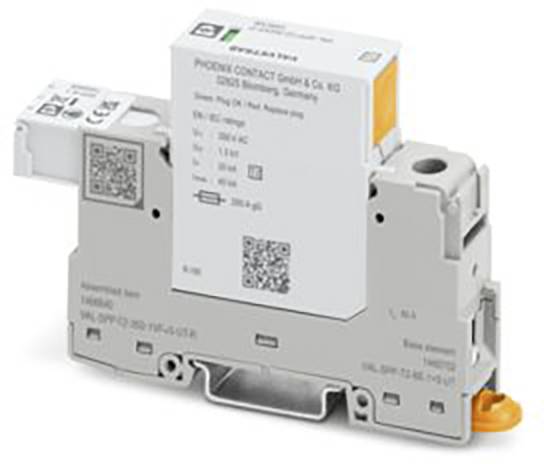

Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R svodič přepětí 20 kA 1 ks-0

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (1 830,58 Kč / kus)

1 830,58 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: VAL-SPP
ZKUŠEBNÍ TŘÍDA IEC: II;T2
Provedení: Modul nosné lišty lze zapojit, dvoudílné
Počet pólů: 1
Hlášení o ochraně proti přepětí: Optická a telekomunikační kontakt
JMENOVITÉ NAPĚTÍ UN: 240 V AC ± 10 % (TN); 240 V AC ± 10 % (TT); 230 V AC ± 10 % (IT)
Zobrazení / hlášení na dálku: Zobrazení / hlášení na dálku
Spínací funkce: Přepínací kontakt
Typ připojení: Připojení Push In
Závit šroubu: M5
Utahovací moment: 3 Nm 3,5 Nm
Flexibilní průřez vodiče: 0,25 mm² 1,5 mm²
Tuhý průřez vodiče: 0,25 mm²... 1,5 mm²
Průřez vodiče AWG: 24... 16
Šířka: 17,8 mm
Výška: 110,8 mm
Hloubka: 71,5 mm (vč. Nosné lišty 7,5 mm)
Jednotka dělení: 1 TE
Barva: Šedá (RAL 7042); barva světle šedá (RAL 7035)
Třída hořlavosti podle UL 94: V-0
Materiál pouzdra: PA 6.6-FR 20 % GF; PBT
Maximální trvalé napětí UC: 350 v AC
Proud ochranného vodiče IPE: ≤ 5 µA
Jmenovitý výbojový proud (8/20) µs: 20 kA
Doba odezvy TA: ≤ 25 ns
Požadovaná předběžná pojistka maximálně: 1 a (gG)
Okolní podmínky: Okolní podmínky
Stupeň krytí IP20C (v zabudovaném stavu)
Teplota okolí (provoz): -40 °C ... 85 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 5000 m (amsl)
Normy/předpisy: EN 61643-11
Poznámka: 2012 + A11:2018
Způsob montáže: Nosná lišta: 35 mm
EN typ: T2
NAPÁJECÍ SYSTÉM IEC: TN;TT
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 3
Jmenovitá frekvence FN: 50 Hz (60 Hz)
CTI hodnota materiálu: 600
IZOLAČNÍ HMOTA: PA 6.6-FR 20 % GF; PBT
Skupina materiálů: I
OCHRANNÉ STOPY: L-N;L-PE;L-PEN
Maximální svodový proud Imax (8/20) µs: 40 kA
Ochranná hladina Up: ≤ 1,5 kV
Zbytkové napětí Ures: ≤ 1,5 kV (u in);≤ 1,3 kV ( při 10 kA);≤ 1,2 kV (při 5 kA);≤ 1,1 kV (při 3 kA)
Reakční rázové napětí při 6 kV (1,2/50) µs: ≤ 1,5 kV
TOV-chování při UT: 460 v AC (5 s / withstand mode); 460 v AC (120 min / wytstand mode)
Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
Šok (provoz): 25 g (polosinus / 11 ms / 3x ±X, ±Y, ±z)
Vibrace (provoz): 5g (10 ... 500 Hz / 2,5 h / X, Y, z)
Označení připojení: Kontakt signalizace defektu
Délka odizolování: 8 mm
Kontakt signalizace poruchy: Kontakt signalizace poruchy
Jmenovitý zatěžovací proud IL: 80 a (25 mm²)
Odolnost proti zkratu ISCCR: 25 kA
Maximální zabezpečení při průchozí kabeláž v: 80 a (gG)
Maximální zabezpečení při přípojové vedení: 200 a (gG)
Provozní proud AC: 5 mA AC... 1 A AC
Obecně: Obecně
2vodičový stejný příčný úsek flexibilní s koncovou dutinkou TWIN s plastovým pouzdrem: 1,5 m² ... 16 mm²
Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 1,5 mm²
Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 0,75 mm²
Druh izolace: Mezi hlavním a pomocným elektrickým obvodem má produkt dvojitou / zesílenou izolaci.
Okolní teplota (montáž): 5 °C 50 °C
PROVOZNÍ NAPĚTÍ AC: 5 V AC... 250 v AC (≤ 2000 m (amsl) při stupni znečištění 2); 5 v AC ... 150 v AC (≤ 5000 m (amsl))
Provozní napětí DC: 125 v DC (≤ 5000 m (amsl))
Provozní proud DC 200 mA DC
Maximální ztrátový výkon při jmenovitých podmínkách: ≤ 1,75 MVA

Kategorie produktu: svodič přepětí

Únikový proud: 20 kA

Provedení: Dvoudílný modul nosné lišty

: IP20C (v zabudovaném stavu)

Číslo výrobce: 1466640

Typ: 2

Rozm.: (š x v x h) 17.8 x 110.8 x 71.5 mm

Šířka: 17.8 mm

V: 110.8 mm

Hloubka: 71.5 mm

Obsah: 1 ks

: DIN rail (top hat rail) 35 mm

: ANO

: Other

: 350 V

: 20 kA

: ANO

: 1.5 kV

: Optical

: ANO

: 1.5 mm²

: 35 mm²

: NE

: NE

: ANO

: NE

: NE

: NE

: NE

: NE

: 40 kA

: 25 kA

: 200 A

: 80 A

: NE

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Únikový proud

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM svodič přepětí 40 kA 1 ks

Objednací číslo:3562952

Doručení: Po 19. 10.

109 KsConrad Electronic

40 kA

Min.: 1

Násobky: 1

5 409,09 Kč^*

Phoenix Contact 1180145 VAL-EV-T2 280/3+1-R svodič přepětí 40 kA 1 ks

Objednací číslo:3565643

Není k dispozici

Conrad Electronic

40 kA

Min.: 1

Násobky: 1

6 491,74 Kč^*

Phoenix Contact 1248960 VAL-MS 230/3+1 FM-PT svodič přepětí 40 kA Piece 1 ks

Objednací číslo:3568095

Není k dispozici

Conrad Electronic

40 kA

Min.: 1

Násobky: 1

6 491,74 Kč^*

Phoenix Contact 1248961 VAL-MS 230/3+1-PT svodič přepětí Piece 1 ks

Objednací číslo:3568084

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

5 723,14 Kč^*

Phoenix Contact 1376160 VAL-MB-T2-750DC-2+V-R svodič přepětí Přepětová ochrana pro: fotovoltaické zařízení 40 kA Piece 1 ks

Objednací číslo:3588066

Není k dispozici

Conrad Electronic

40 kA

Min.: 1

Násobky: 1

6 362,81 Kč^*

Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R svodič přepětí Přepětová ochrana pro: fotovoltaické zařízení 40 kA Piece 1 ks

Objednací číslo:3588068

Není k dispozici

Conrad Electronic

40 kA

Min.: 1

Násobky: 1

6 362,81 Kč^*

Phoenix Contact 1466209 VAL-SPP-T2-275-1+0-UT svodič přepětí 20 kA Piece 1 ks

Objednací číslo:3588266

Není k dispozici

Conrad Electronic

20 kA

Min.: 1

Násobky: 1

1 491,74 Kč^*

Phoenix Contact 1466210 VAL-SPP-T2-275-1+0-UT-R svodič přepětí Přepětová ochrana pro: rozvodná skříň 20 kA 1 ks

Objednací číslo:3588256

Není k dispozici

Conrad Electronic

20 kA

Min.: 1

Násobky: 1

1 747,93 Kč^*

Phoenix Contact 1466558 VAL-SPP-T2-335-1+0-UT svodič přepětí 20 kA Piece 1 ks

Objednací číslo:3568472

Není k dispozici

Conrad Electronic

20 kA

Min.: 1

Násobky: 1

1 491,74 Kč^*

Phoenix Contact 1466578 VAL-SPP-T2-335-1+0-UT-R svodič přepětí 20 kA Piece 1 ks

Objednací číslo:3568498

Není k dispozici

Conrad Electronic

20 kA

Min.: 1

Násobky: 1

1 747,93 Kč^*

Ke stažení

List technických údajů

List technických údajů 3568650 Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R svodič přepětí 20 kA 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3568650 Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R svodič přepětí 20 kA 1 ks

Popis

Svodič přepětí, podle . Typ 2 / třída II, pro 1fázové rozvodné sítě s kombinovaným PE a N ve vodiči (2vodičový systém: L, N/Pen), s telesdělovací kontaktem.

Tento text byl přeložen strojově.
