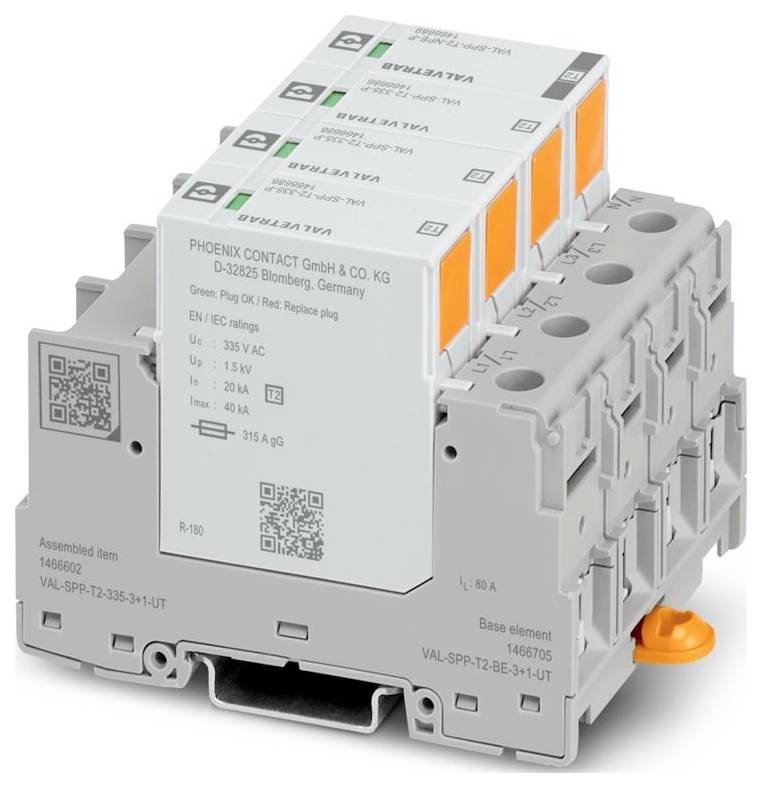

Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT svodič přepětí 20 kA 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Celková cena (5 425,62 Kč / kus)
5 425,62 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina produktů: VAL-SPP
- ZKUŠEBNÍ TŘÍDA IEC: II;T2
- Provedení: Modul nosné lišty lze zapojit, dvoudílné
- Počet pólů: 4
- Hlášení s přepěťovou ochranou vadná: Optická
- JMENOVITÉ NAPĚTÍ UN: 240/415 V AC ± 10 % (TN-S); 240/415 V AC ± 10 % (TT)
- Typ připojení: Vidlicové kabelové očko
- Závit šroubu: M5
- Utahovací moment: 30 lbf-in.
- Flexibilní průřez vodiče: 1,5 mm² 25 mm²
- Tuhý průřez vodiče: 1,5 mm²... 50 m²; 2x 1,5 m²... 16 m² (2 vodiče stejného průřezu)
- Průřez vodiče AWG: 14... 2
- Šířka: 71,2 mm
- Výška: 96,6 mm
- Hloubka: 71,5 mm (vč. Nosné lišty 7,5 mm)
- Dílek stupnice 4 TE
- Barva: Šedá (RAL 7042); barva světle šedá (RAL 7035)
- Třída hořlavosti podle UL 94: V-0
- Materiál pouzdra: PA 6.6-FR 20 % GF; PBT
- Proud ochranného vodiče IPE: ≤ 5 µA
- Jmenovitý výbojový proud (8/20) µs: 20 kA
- Celkový svodový proud ITOMs (8/20) µs: 40 kA
- Okolní podmínky: Okolní podmínky
- Stupeň krytí IP20C (v zabudovaném stavu)
- Teplota okolí (provoz): -40 °C ... 85 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Nadmořská výška: ≤ 5000 m (amsl)
- Normy/předpisy: EN 61643-11
- Poznámka: 2012 + A11:2018
- Způsob montáže: Nosná lišta: 35 mm
- EN typ: T2
- NAPÁJECÍ SYSTÉM IEC: TN-S; TT
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 3
- Jmenovitá frekvence FN: 50 Hz (60 Hz)
- CTI hodnota materiálu: 600
- IZOLAČNÍ HMOTA: PA 6.6-FR 20 % GF; PBT
- Skupina materiálů: I
- OCHRANNÉ CESTY: L-L;L-N;L-G;N-G.
- Příkon v pohotovostním režimu PC: ≤ 450 MVA
- Maximální svodový proud Imax (8/20) µs: 40 kA
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
- Šok (provoz): 25 g (polosinus / 11 ms / 3x ±X, ±Y, ±z)
- Vibrace (provoz): 5g (10 ... 500 Hz / 2,5 h / X, Y, z)
- UL specifikace: UL
- Maximální trvalé napětí MCOV (N-G) 305 v AC
- Systém rozvodu energie: Wye
- Jmenovitá frekvence 50/60 Hz
- Měřené omezující napětí MLV (N-G): 1140 V.
- SPD typ: 4CA
- Délka odizolování: 18 mm
- Maximální trvalé napětí UC (L-N): 335 v AC
- Maximální trvalé napětí UC (N-PE): 305 v AC
- Jmenovitý zatěžovací proud IL: 80 a (25 mm²)
- Schopnost následné proudové páječky IFI (N-PE): 100 A.
- Odolnost proti zkratu ISCCR: 100 kA
- Ochranná hladina Up (L-N): ≤ 1,5 kV
- Ochranná hladina Up (L-PE): ≤ 1,7 kV
- Ochranná hladina Up (N-PE): ≤ 1,5 kV
- Zbytkové napětí Ules (L-N): ≤ 1,5 kV (u in);≤ 1,3 kV (při 10 kA);≤ 1,2 kV (při 5 kA);≤ 1,1 kV (při 3 kA)
- Zbytkové napětí Ules (L-PE): ≤ 1,7 kV (u in);≤ 1,5 kV (při 10 kA);≤ 1,3 kV (při 5 kA);≤ 1,2 kV (při 3 kA)
- Zbytkové napětí Ules (N-PE): ≤ 0,5 kV (u In);≤ 0,4 kV (při 10 kA);≤ 0,3 kV (při 5 kA);≤ 0,1 kV (při 3 kA)
- Chování při UT (L-N): 415 v AC (5 s / withstand mode); 460 v AC (120 min / safe failure mode)
- Chování při UT (N-PE): 1200 v AC (200 ms / wythstand mode)
- Doba odezvy TA (L-N): ≤ 25 ns
- Doba odezvy TA (L-PE): ≤ 100 ns
- Doba odezvy TA (N-PE): ≤ 100 ns
- Maximální zabezpečení při průchozí kabeláž v: 80 a (gG)
- Maximální zabezpečení při přípojové vedení: 315 a (gG)
- Maximální trvalé napětí MCOV (L-N) 320 v AC
- Maximální trvalé napětí MCOV (L-G) 320 v AC
- Jmenovité napětí 240/415 v AC
- Měřené omezující napětí MLV (L-N): 1340 V.
- Měřené omezující napětí MLV (L-G): 2480 V.
- UL data o připojení: UL data o připojení
- Maximální trvalé napětí MCOV (L-L) 640 v AC
- Měřené omezující napětí MLV (L-L): 2680 V.
- Obecně: Obecně
- Další technické údaje: Další technické údaje
- Maximální trvalé napětí UC (L-PE) 335 v AC
- Jmenovitý výbojový proud: 20 kA
- 2vodičový stejný příčný úsek flexibilní s koncovou dutinkou TWIN s plastovým pouzdrem: 1,5 m² ... 16 mm²
- Flexibilní průřez vodiče s plastovou objímkou: 1,5 mm²... 35 m²; 2x 1,5 m²... 10 m² (2 vodiče stejného průřezu)
- Flexibilní průřez vodiče s neplastovým pouzdrem: 1,5 mm²... 25 m²; 2x 1,5 m²... 16 m² (2 vodiče stejného průřezu)
- Chování při UT (L-PE): 1464 v AC (200 ms / wythstand mode)
- Okolní teplota (montáž): -5 °C 50 °C
- Kategorie produktu
svodič přepětí
- Únikový proud
20 kA
- Jmenovité napětí
240 V/AC
415 V/AC
- Provedení
Dvoudílný modul nosné lišty
IP20C (v zabudovaném stavu)
- Číslo výrobce
1466602
- Typ
2
- Rozm.
(š x v x h) 71.2 x 96.6 x 71.5 mm
- Šířka
71.2 mm
- V
96.6 mm
- Hloubka
71.5 mm
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT svodič přepětí 20 kA 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT svodič přepětí 20 kA 1 ks
Popis
Svodič přepětí, podle . Typ 2 / třída II, pro 3 3fázové rozvodné sítě se samostatným N a PE (5-vodičový systém: L1, L2, L3, N, PE).
