Ilustrační obrázek

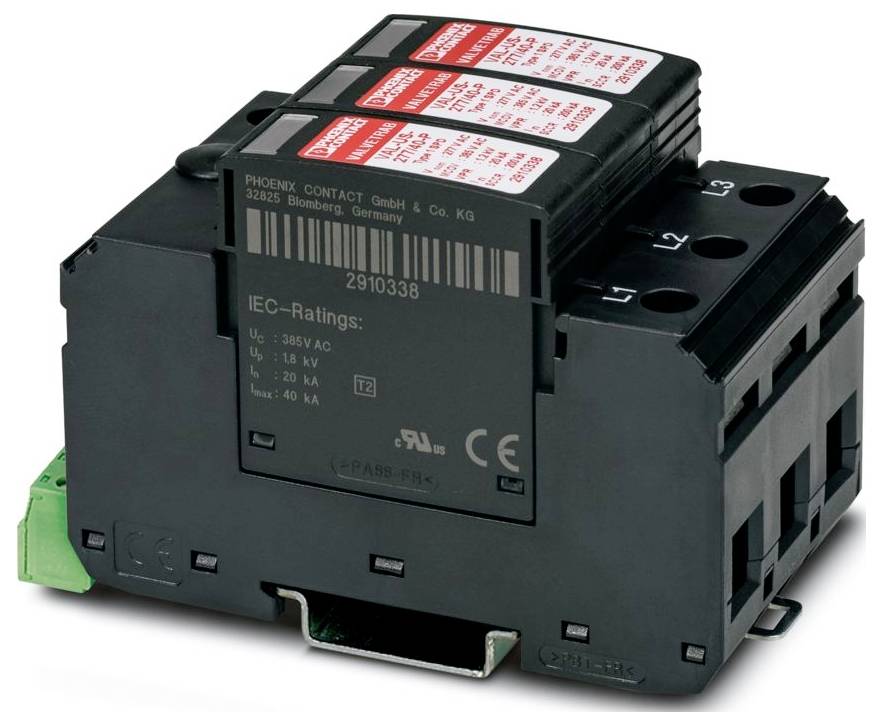

Phoenix Contact 1199369 VAL-US-277/40/3+0-FM zařízení s přepěťovou ochranou 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Celková cena (3 830,58 Kč / kus)
3 830,58 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina výrobků: VALVETRAB US
- ZKUŠEBNÍ TŘÍDA IEC: II;T2
- Provedení: Modul nosné lišty lze zapojit, dvoudílné
- Počet pinů: 3
- Hlášení o ochraně proti přepětí: Optická a telekomunikační kontakt
- JMENOVITÉ NAPĚTÍ UN: 277/480 V AC (TN-C)
- Zobrazení / hlášení na dálku: Zobrazení / hlášení na dálku
- Spínací funkce: Přepínací kontakt
- Typ připojení: Zasouvací/šroubové připojení přes COMBICON
- Závit šroubů: M2
- Utahovací moment: 30 lbf-in.
- Flexibilní průřez vodiče: 0,14 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,14 mm²... 1,5 mm²
- Průřez vodiče AWG: 14... 2
- Šířka: 53,4 mm
- Výška: 98,7 mm
- Hloubka: 65,7 mm
- Dílek stupnice 3 TE
- Barva: černá (RAL 9005)
- Třída hořlavosti podle UL 94: V-0
- Materiál pouzdra: PA 6.6; PBT
- Mechanické údaje: Mechanické údaje
- Otevřená boční stěna: Ne
- Směr působení: 3 L-GND
- Proud ochranného vodiče IPE: ≤ 450 µA
- Jmenovitý výbojový proud (8/20) µs: 20 kA
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20 (pouze při použití všech míst sevření)
- Teplota okolí (provoz): -40 °C ... 80 °C
- Okolní teplota (skladování/transport): -40 °C... 80 °C
- Nadmořská výška: ≤ 2000 m (amsl)
- Normy/předpisy: EN 61643-11
- Poznámka: 2012
- Způsob montáže: Nosná lišta: 35 mm
- EN typ: T2
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Jmenovitá frekvence FN: 50 Hz (60 Hz)
- CTI hodnota materiálu: 600
- Z izolační hmoty: PA 6.6/PBT
- Skupina materiálů: I
- OCHRANNÉ CESTY: L-L; L-G
- Maximální svodový proud Imax (8/20) µs: 40 kA
- Ochranná hladina Up: ≤ 1,8 kV
- Zbytkové napětí Ures: ≤ 1,8 kV (u in);≤ 1,7 kV ( při 10 kA);≤ 1,5 kV (při 5 kA);≤ 1,3 kV (při 3 kA)
- Chování při UT: 480 v AC (5 s / wytstand mode); 530 v AC (120 min / safe failure mode)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
- Šok (provoz): 25 g (polosinus / 11 ms / 3x ±X, ±Y, ±z)
- Vibrace (provoz): 5g (10 ... 500 Hz / 2,5 h / X, Y, z)
- UL specifikace: UL
- Systém rozvodu energie: Wye
- Jmenovitá frekvence 50/60 Hz
- SPD typ: 1
- Označení připojení: Kontakt signalizace defektu
- Napájení 125 V AC
- Provozní proud: 5 mA AC... 750 mA AC/1 A DC
- Délka odizolování: 7 mm
- Kontakt signalizace poruchy: Kontakt signalizace poruchy
- Odolnost proti zkratu ISCCR: 25 kA
- Maximální zabezpečení při přípojové vedení: 125 a (gG)
- Maximální trvalé napětí MCOV (L-G) 385 v AC
- Jmenovité napětí 277/480 v /AC (3-fázový Wye)
- Indikace UL / hlášení na dálku: UL indikace / hlášení na dálku
- PROVOZNÍ PROUD AC: 1 A AC
- UL data o připojení: UL data o připojení
- Maximální trvalé napětí MCOV (L-L) 750 v AC
- Vzdušné a povrchové vzdálenosti: Vzdušné a povrchové vzdálenosti
- Odolnost proti zkratu (SCCR): 200 kA
- JMENOVITÁ NAPĚŤOVÁ OCHRANA VPR (L-L): 2500 V
- JMENOVITÁ NAPĚŤOVÁ OCHRANA VPR (L-G): 1500 V
- Jmenovitý výbojový proud: 20 kA
- Maximální trvalé napětí UC (L-Pen): 385 v AC
- Typ UL: Typ 1
- Maximální rázový proud na fázi: 40 kA
- Kategorie produktu
zařízení s přepěťovou ochranou
- Jmenovité napětí
277 V/AC
480 V/AC
- Provedení
Dvoudílný modul nosné lišty
IP20
- Číslo výrobce
1199369
- Rozm.
(š x v x h) 53.4 x 98.7 x 65.7 mm
- Šířka
53.4 mm
- V
98.7 mm
- Hloubka
65.7 mm
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM zařízení s přepěťovou ochranou 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM zařízení s přepěťovou ochranou 1 ks
Popis
3-kanálový přístroj s přepěťovou ochranou s telemetrickým hlásičem, pro 277/480 v AC, 4 žil.
