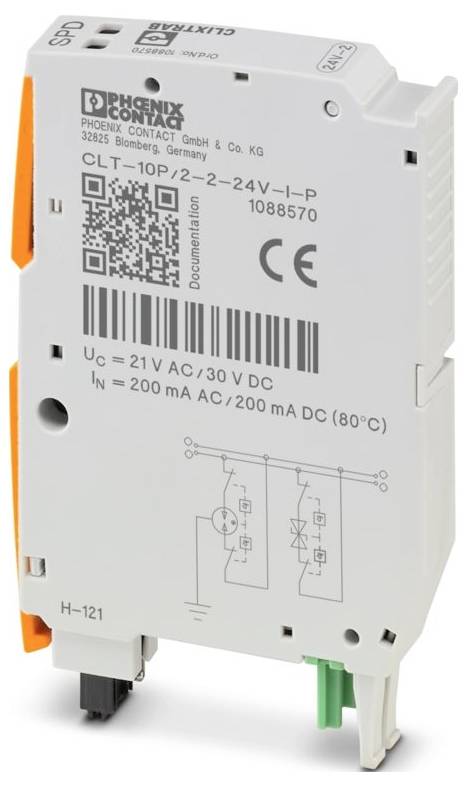

Name: Phoenix Contact 1088570 CLT-10P/2-2-24V-I-P zástrčka s přepěťovou ochranou 10 kA 1 ks
Brand: Phoenix Contact
SKU: 3563573
Availability: BackOrder

Phoenix Contact 1088570 CLT-10P/2-2-24V-I-P zástrčka s přepěťovou ochranou 10 kA 1 ks-0

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 503,31 Kč / kus)

2 503,31 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: CLIXTRAB
IEC ZKUŠEBNÍ TŘÍDA: C1; C2; C3; D1
Provedení: Konektor
Hlášení s přepěťovou ochranou vadná: Optická
JMENOVITÉ NAPĚTÍ UN: 24 V DC
Typ připojení: Zásuvný
Šířka: 10,3 mm
Výška: 53,25 mm
Hloubka: 81,9 mm
Barva: Světle šedá (RAL 7035)
Třída hořlavosti podle UL 94: V-0
Materiál pouzdra: PA 6.6 + GV 20 %
Mechanické údaje: Mechanické údaje
Otevřená boční stěna: Ne
Směr působení: Line-Line & Line-Earth Ground
Maximální trvalé napětí UC: 30 v DC; 21 v AC
Jmenovitý proud 200 mA (80 °C)
Provozní proud IC u UC: ≤ 5 µA
Proud ochranného vodiče IPE: ≤ 1 µA
Celkový svodový proud ITOMs (8/20) µs: 10 kA
Ochranná hladina Up (žíla): ≤ 60 v (C1 - 700 v / 350 a);≤ 95 v (C3 - 100 a)
Ochranná hladina Up (žíla): ≤ 900 v (C1 - 2 kV / 1 kA);≤ 900 v (C2 - 10 kV / 5 kA);≤ 1050 v (C3 - 100 a)
Kapacita (žíla): typ. 45 pF
Potřebné předřazené jištění max.: 200 mA (T)
Odolnost proti nárazu (žíla): C1 - 2 kV / 1 kA; C2 - 10 kV / 5 kA; C3 - 100 a; D1 - 1,25 kA
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 80 °C
Okolní teplota (skladování/transport): -40 °C... 80 °C
Nadmořská výška: ≤ 2000 m (amsl)
Normy/předpisy: EN 61643-21
Poznámka: 2001 + A1:2009 + A2:2013
Způsob montáže: Na základní prvek
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 3
Izolační hmota: PA 6.6 + GV 20 %
Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
Šok (provoz): 5g (poloinus / 11 ms / 3x ±X, ±Y, ±z); 10 g (polosinus / 8 ms / 3x ±X, ±Y, ±z); 5 g (polosinus / 30 ms / 3x ±X, ±Y, ±z)
Vibrace (provoz): 0,58g (5... 150 Hz / 5 h / X, Y, z); 1 g (5... 2000 Hz / 5 h / X, Y, z)
Doba odezvy TA (žíla): ≤ 100 ns
Vstupní útlum AE, asym.: typ. 0,3 dB (≤ 14,5 MHz / 150 Ω)
Doba obnovení impulsu (žíla): ≤ 200 ms
Doba odezvy TA (žíla): ≤ 1 ns
Vstupní útlum AE, symetrický: typ. 0,3 dB (≤ 8,5 MHz/150 Ω)
Mezní frekvence fg (3 dB), sym. V systému 150 Ω: typ. 60 MHz
Odolnost proti nárazu (žíla): C1 - 700 v / 350 a; C3 - 100 A.
Mezní frekvence fg (3 dB), asym. (Hmotnost signálu) v 150 Ω systému: typ. 60 MHz
Kapacita (žíla signálu): typ. 30 pF

Kategorie produktu: zástrčka s přepěťovou ochranou

Únikový proud: 10 kA

Jmenovité napětí: 24 V/DC

Provedení: Zástrčka

: IP20

Číslo výrobce: 1088570

Rozm.: (š x v x h) 10.3 x 53.25 x 81.9 mm

Šířka: 10.3 mm

V: 53.25 mm

Hloubka: 81.9 mm

Obsah: 1 ks

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovité napětí

Phoenix Contact 1088570 CLT-10P/2-2-24V-I-P zástrčka s přepěťovou ochranou 10 kA 1 ks

Objednací číslo:3563573

Doručení: Po 19. 10.

1 KsConrad Electronic

Tento produkt

24 V/DC

Min.: 1

Násobky: 1

2 503,31 Kč^*

Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P zástrčka s přepěťovou ochranou 6 kA Piece 1 ks

Objednací číslo:3563560

Doručení: St 21. 10.

Conrad Electronic

230 V/AC

Min.: 1

Násobky: 1

2 503,31 Kč^*

Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P zástrčka s přepěťovou ochranou 1 ks

Objednací číslo:3563550

Doručení: Po 19. 10.

16 KsConrad Electronic

230 V/AC

Min.: 1

Násobky: 1

5 007,44 Kč^*

Phoenix Contact 1088569 CLT-10P/2-2-12V-I-P zástrčka s přepěťovou ochranou 10 kA 1 ks

Objednací číslo:3563566

Doručení: Po 19. 10.

55 KsConrad Electronic

12 V/DC

Min.: 1

Násobky: 1

2 503,31 Kč^*

Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P zástrčka s přepěťovou ochranou 10 kA 1 ks

Objednací číslo:3563584

Doručení: Po 19. 10.

19 KsConrad Electronic

60 V/DC

Min.: 1

Násobky: 1

2 503,31 Kč^*

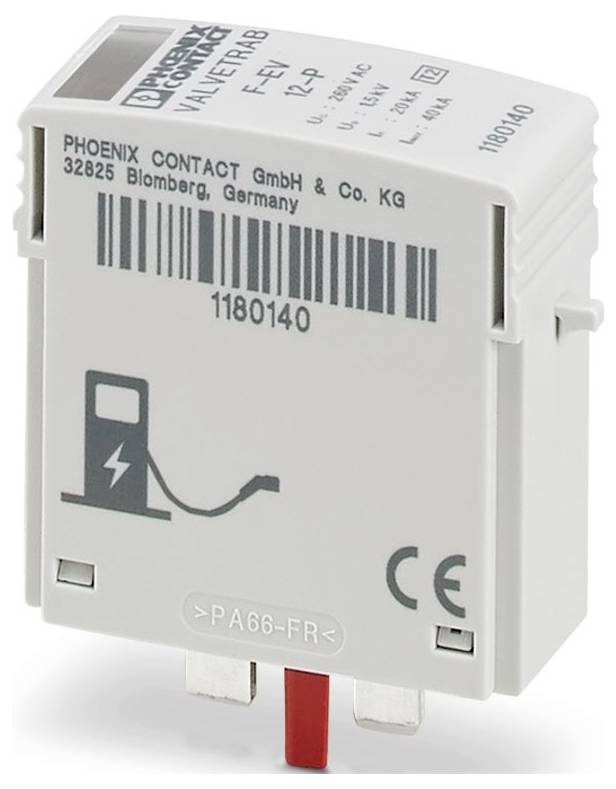

Phoenix Contact 1180140 F-EV 12-P zástrčka s přepěťovou ochranou 20 kA 1 ks

Objednací číslo:3565634

Doručení: Po 9. 11.

Conrad Electronic

Min.: 1

Násobky: 1

1 255,37 Kč^*

Phoenix Contact 1180142 VAL-EV 280-P zástrčka s přepěťovou ochranou 1 ks

Objednací číslo:3565679

Doručení: Po 9. 11.

Conrad Electronic

Min.: 1

Násobky: 1

1 048,76 Kč^*

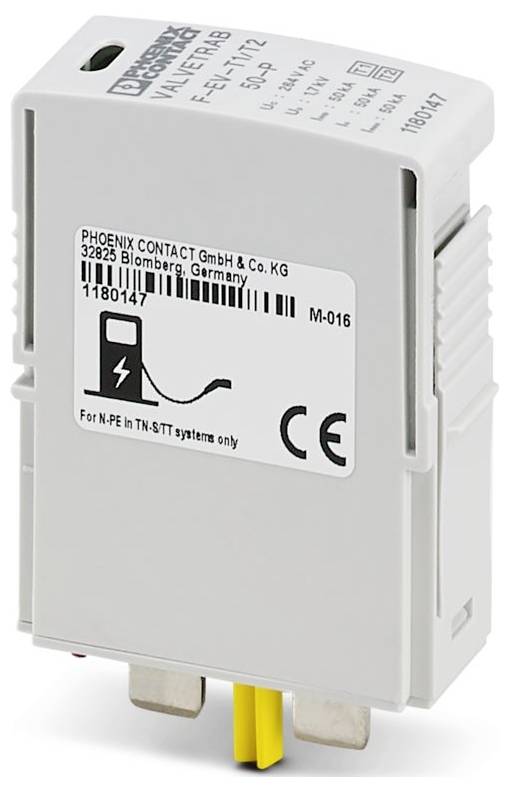

Phoenix Contact 1180147 F-EV-T1/T2 50-P zástrčka s přepěťovou ochranou 50 kA Single 1 ks

Objednací číslo:3565648

Doručení: Po 9. 11.

Conrad Electronic

Min.: 1

Násobky: 1

1 739,67 Kč^*

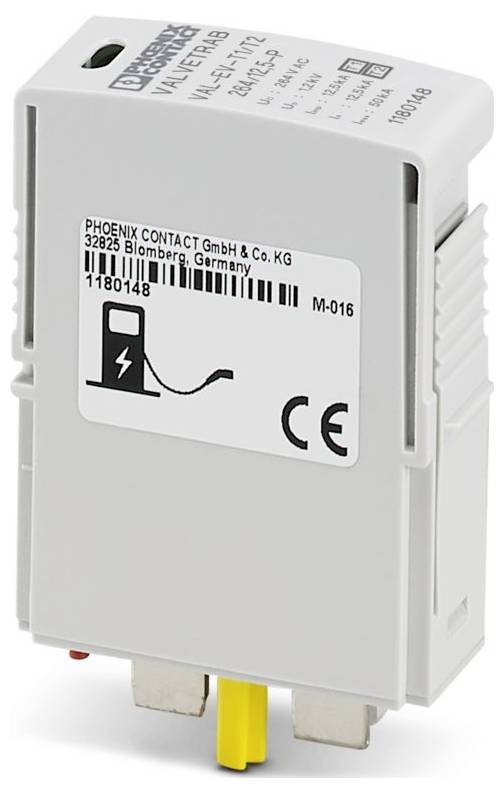

Phoenix Contact 1180148 VAL-EV-T1/T2 264/12.5-P zástrčka s přepěťovou ochranou 12.5 kA 1 ks

Objednací číslo:3565655

Doručení: Po 9. 11.

Conrad Electronic

Min.: 1

Násobky: 1

1 450,41 Kč^*

Phoenix Contact 1019121 VAL-MS 1000DC-PV-ST/4 zástrčka s přepěťovou ochranou Přepětová ochrana pro: fotovoltaické zařízení 40 kA 4 ks

Objednací číslo:3561792

Není k dispozici

Conrad Electronic

1170 V/DC

Min.: 1

Násobky: 1

4 896,69 Kč^*

Ke stažení

List technických údajů

List technických údajů 3563573 Phoenix Contact 1088570 CLT-10P/2-2-24V-I-P zástrčka s přepěťovou ochranou 10 kA 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3563573 Phoenix Contact 1088570 CLT-10P/2-2-24V-I-P zástrčka s přepěťovou ochranou 10 kA 1 ks

Popis

Zástrčková ochrana proti přepětí lze zapojit přímo na 2 řadové svorky s integrovaným ukazatelem stavu na modulu pro 2vodičový beznapěťový řízený obvod. Jmenovité napětí: 24 V/DC
