Name: Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST zástrčka s přepěťovou ochranou Přepětová ochrana pro: fotovoltaické zařízení
Brand: Phoenix Contact
SKU: 3562098
Availability: SoldOut

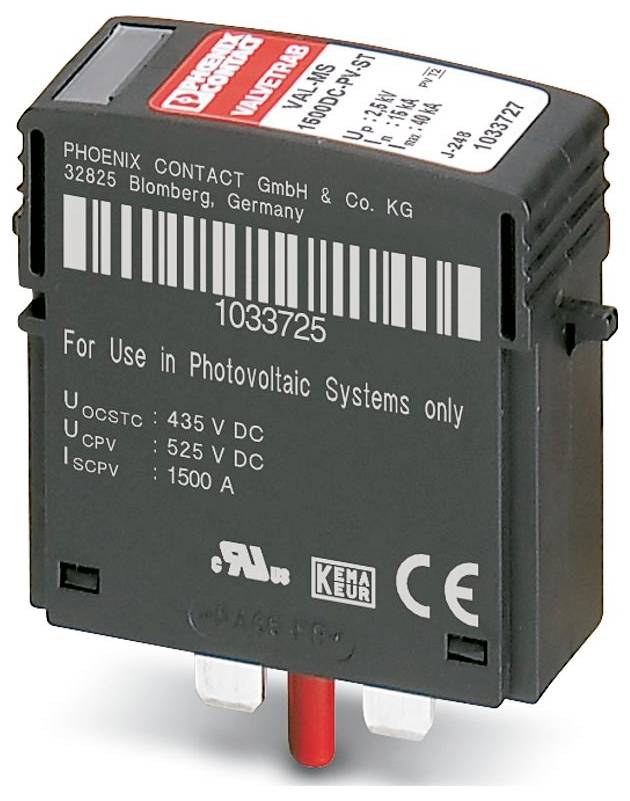

Modul ochrany před přepětím „Phoenix Contact GmbH & Co. KG" pro fotovoltaické systémy se specifikacemi: U_OCSTC 435 V, U_CP 525 V, I_SCPV 1500 A.

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (1 348,48 Kč / kus)

4 045,45 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina výrobků: VALVETRAB MS
ZKUŠEBNÍ TŘÍDA IEC: PV II; PV T2
Provedení: Konektor
Hlášení s přepěťovou ochranou vadná: Optická
Typ připojení: Zásuvný
Šířka: 17,5 mm
Výška: 52,4 mm
Hloubka: 55,3 mm
Jednotka dělení: 1 TE
Barva: černá (RAL 9005)
Třída hořlavosti podle UL 94: V-0
Materiál pouzdra: PA 6.6-FR; PBT-FR
SMĚR PŮSOBENÍ: (L+)-PE & (L-)-PE & (L+)-(L-)
Jmenovitý svodový rázový proud (8/20) µs: 20 kA (4x (5x in | 120 s) | 30 min)
Doba odezvy TA: ≤ 25 ns
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 85 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 3000 m (amsl)
Normy/předpisy: IEC 61643-31
Poznámka: 2018
Způsob montáže: Na základní prvek
EN typ: T2
Napájecí systém IEC: DC
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 2
CTI hodnota materiálu: 600
Z IZOLAČNÍCH MATERIÁLŮ: PA 6.6-FR; PBT-FR
Skupina materiálů: I
OCHRANNÉ CESTY: (DC+) - (DC-); (DC+) - G; (DC-) - G
Příkon v pohotovostním režimu PC: ≤ 250 MVA
Maximální svodový proud Imax (8/20) µs: 40 kA
Ochranná hladina Up: ≤ 2,5 kV
Zbytkové napětí Ures: ≤ 1,9 kV (při 3 kA);≤ 2,1 kV (při 5 kA);≤ 2,2 kV (při 10 kA);≤ 2,5 kV (při 15 kA);≤ 2,7 kV (při 20 kA);≤ 2,9 kV (při 30 kA);≤ 3 kV (při 40 kA)
Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
Odolnost proti nárazům (provoz): 30 g (polosinus / 11 ms / 3x ±X, ±Y, ±z)
Vibrace (provoz): 5g (5-500 Hz / 2,5 h / XYZ)
UL specifikace: UL
Rozvodný systém energie: DC PV
SPD typ: 1 CA
Jmenovité napětí: 1500 V/DC
Obecně: Obecně
Další technické údaje: Další technické údaje
Odolnost proti zkratu (SCCR): 50 kA
Jmenovitý výbojový proud: 10 kA
Maximální trvalé napětí MCOV: 1500 v DC
Jmenovitá napěťová ochrana VPR: 4 kV
Místo montáže: Vnitřní prostor
Umístění oddělovače: Interní
Dostupnost: Přístupná
SPD poruchovost: OCFM (chování při odpojení)
Ochranný obvod na straně stejnosměrného napětí (DC): Ochranná strana stejnosměrného napětí (DC)
Maximální trvalé napětí UCPV: 750 v DC
Odolnost proti zkratu ISCPV: 2000 A.
NAPĚTÍ NAPRÁZDNO UOCSTC: ≤ 625 V DC
Trvalý provozní proud ICPV: < 350 µA
Vzdálenost od aktivních a uzemněných částí: 8 mm

Kategorie produktu: zástrčka s přepěťovou ochranou

Přepětová ochrana pro: fotovoltaické zařízení

Únikový proud: 40 kA

Jmenovité napětí: 1500 V/DC

Provedení: Zástrčka

: IP20

Číslo výrobce: 1033727

Typ: 2

Rozm.: (š x v x h) 17.5 x 52.4 x 55.3 mm

Šířka: 17.5 mm

V: 52.4 mm

Hloubka: 55.3 mm

Obsah: 3 ks

Druh obalu: Package

UKCA: Ano
