PCE Instruments Tester instalace dobíjecího systému pro elektromobily typ 2, Mode 3 , výstupů 5 x, PCE-EVSE 310

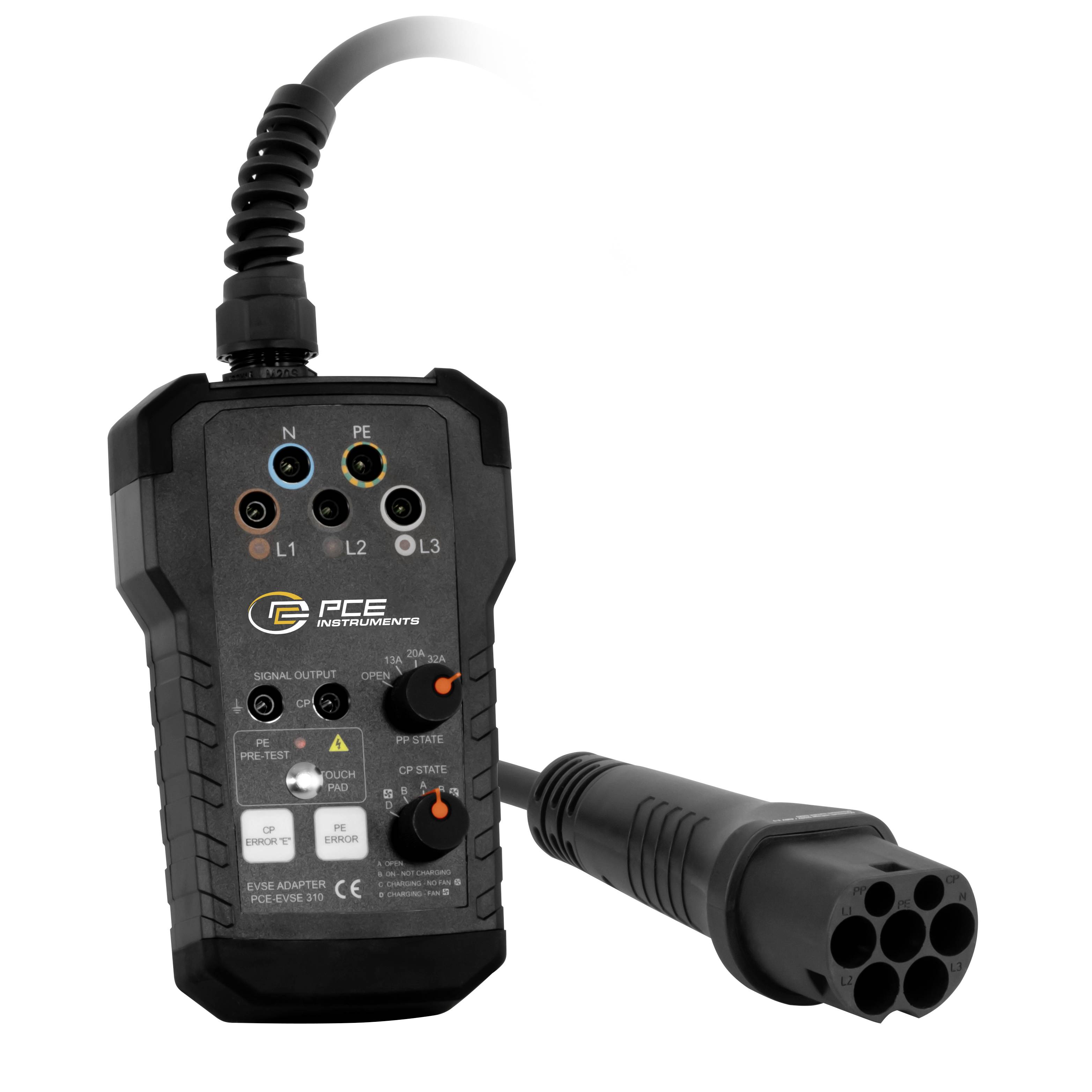

Přenosný testér elektrických zařízení PCE Instruments s označenými zásuvkami N, PE, L1, L2, L3 a připojeným vícepólovým konektorovým kabelem na bílém pozadí

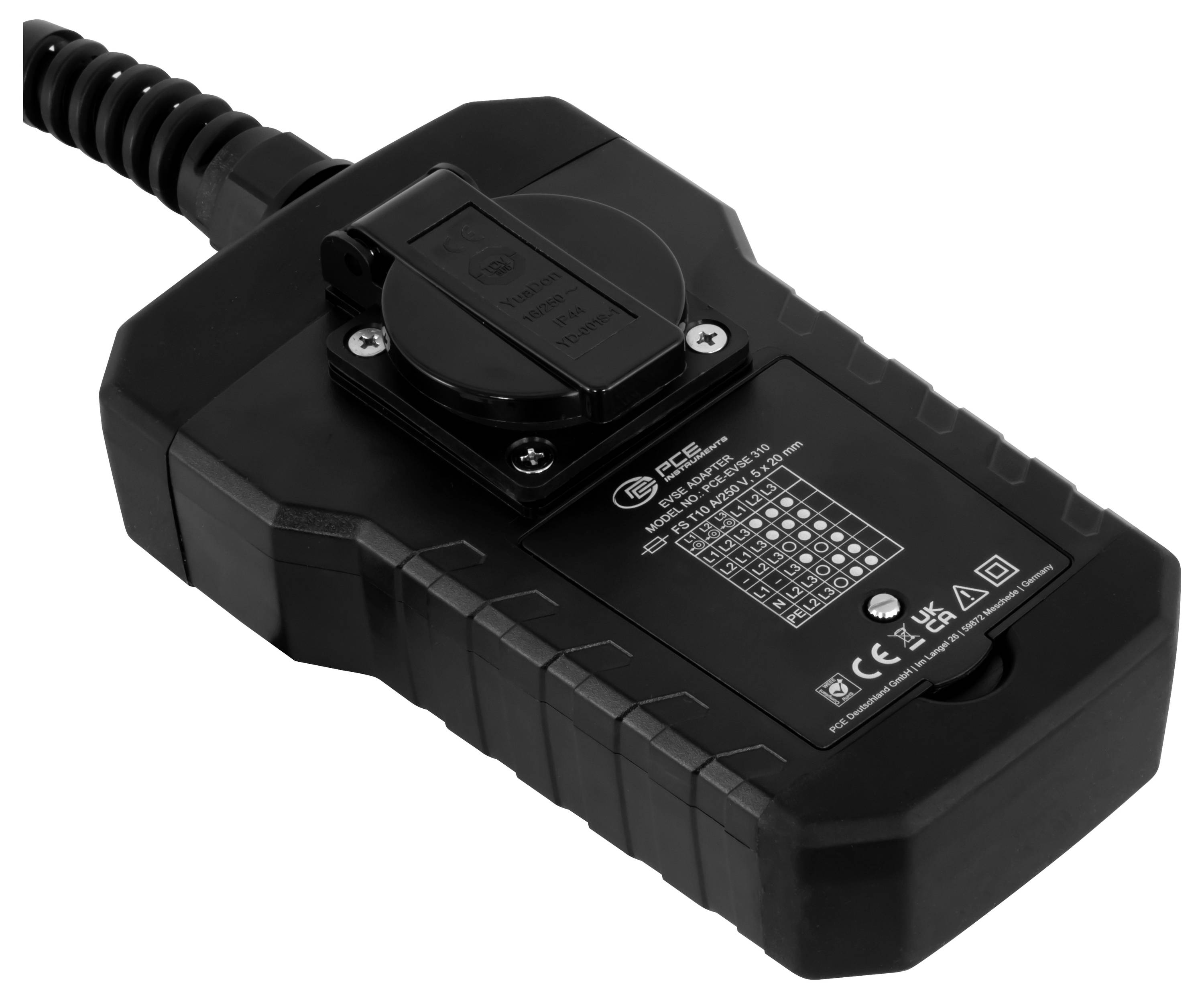

Černé robustní ruční elektrické zařízení se žebrovaným kabelem, pravděpodobně elektrické nářadí nebo ovladač, zobrazené na bílém pozadí.

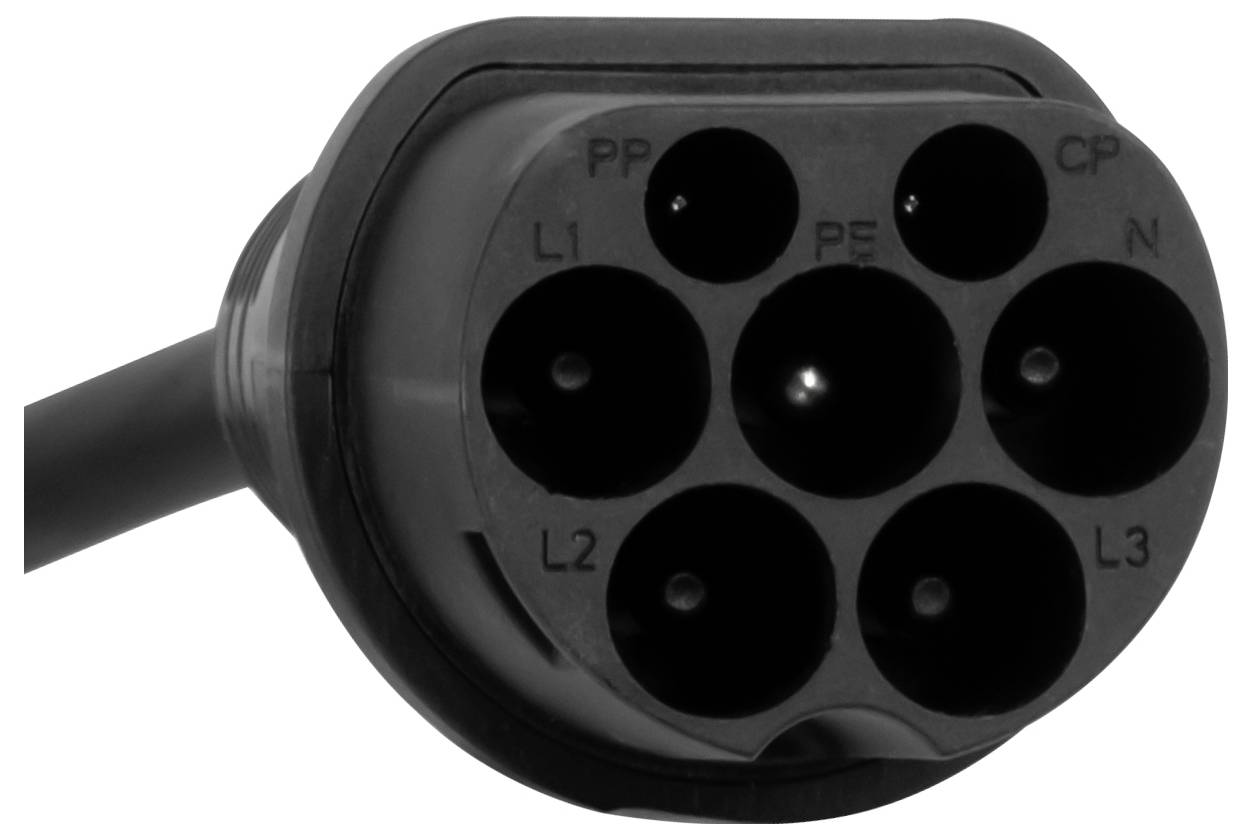

Detailní pohled na černý konektor nabíjecího zařízení elektrického vozidla se sedmi zásuvkami pro kolíky, označené PP, CP, L1, N, L2, PE a L3.

1/3

Datasheety: (PDF)

Doručení: Pá 2. 10.

75 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (7 400,83 Kč / kus)

7 400,83 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ PCE-EVSE 310

Adaptér pro připojení na Wallboxy
Simulace vozidla
Simulace kabelů
Výstup CP a síťová zásuvka pro měřicí účely
Vč. Přepravní tašky
PE předběžná zkouška
Stav Proximity Pilot PP a Control Pilot CP
Simulace chyb CP „E“ a chyb PE
Síťová zásuvka pro měřicí účely
Bezpečnostní měřicí zdířky
Volitelný adaptér pro typ 1
Vč. Konektoru typu 2

Technické parametry

Testovací funkce
Předtest PE, s kapacitní elektrodou
PP simulace otevřená, 13 a, 20 a, 32 a, 63 A.
CP STAV A, B, C, D
CP CHYBA „E“ E.
PE chyba / zemnicí chyba: Ano
Obecné technické údaje
PŘÍPOJKY L1, L2, L3, N, PE
Přípoje pro max. 230 V.
1fázový) / 430V (3fázový) ; 3 / 50 Hz
10 A / 250 V
Typ 2 zástrčka na kabelu (pro typ 1 volitelný adaptér)
Norma(y) IEC62196-2 typ 2 konektor
Délka kabelu: 25 cm
Bezpečnostní standard CAT II / 300V
Síťová zásuvka max. 250 v; 50/60 Hz; 10 A.
Výstupy 2 ks zásuvek 4 mm (výstupní svorky signálu)
Síťová zásuvka T10A/ 250V
Třída ochrany (přístroj) IP40
Hmotnost 643 g
Rozměry (D x Š x v) 600 x 105 x 73 mm
Provozní podmínky 0 … 40 °C , 80 % r.F.
Skladovací podmínky -10... 50 °C , 80 % r.F.
Jazyky v němčině a angličtině

Kategorie produktu: Tester instalace dobíjecího systému pro elektromobily

Nabíjecí zástrčka: typ 2

Režim nabíjení: Mode 3

Počet konektorů: 5 x

Počet fází: 1fázový a 3fázový

Délka kabelu: 25 cm

: IP40

Zkušební značky: Konektor IEC62196-2 typ 2

Barva: černošedá

Délka: 600 mm

Šířka: 105 mm

V: 73 mm

Hmotnost: 643 g

Ke stažení

List technických údajů

List technických údajů 3192918 PCE Instruments Tester instalace dobíjecího systému pro elektromobily typ 2, Mode 3 , výstupů 5 x, PCE-EVSE 310

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3192918 PCE Instruments Tester instalace dobíjecího systému pro elektromobily typ 2, Mode 3 , výstupů 5 x, PCE-EVSE 310

Popis

Adaptér pro připojení Wallboxy je pro tester VDE 0100 ke kontrole nabíjecích stanic (režim nabíjení 3) pro elektrovozidla. Tento adaptér lze použít s instalačním testerem PCE-ITE-ITE 55B nebo s většinou běžných testerů VDE 0100. LED pro indikaci napětí na 3 fázích umožňuje rychle zjistit chybu při instalaci.

Pomocí PP State otočného spínače lze simulovat proudová zatížitelnost nabíjecího kabelu. Proudová zatížitelnost je simulována různými odpory v adaptéru pro propojky Wallboxy, které jsou připojeny mezi PP a PE vodiči. Pomocí otočného spínače CP State lze simulovat různé stavy vozidel. Stavy vozidel jsou simulovány různými odpory mezi vodiči CP a PE.

Do zásuvky lze připojit externí zátěž. Tento výstup je určen pouze pro účely měření a umožňuje kontrolu funkce elektroměru. Kromě toho lze pomocí adaptéru pro připojení na Wallboxy simulovat také PE chybu (uzemnění). Adaptér pro připojení Wallboxy je dodáván v tašce na přístroje. Volitelně je pro wallboxy s připojením typu 1 k dispozici ještě jeden adaptér.

Tento text byl přeložen strojově.

Obsah balení

1x adaptér pro připojení na Wallboxy PCE-EVSE 310
.
1x přepravní pouzdro
1x zástrčka typu 2

Doplňující informace

Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.
