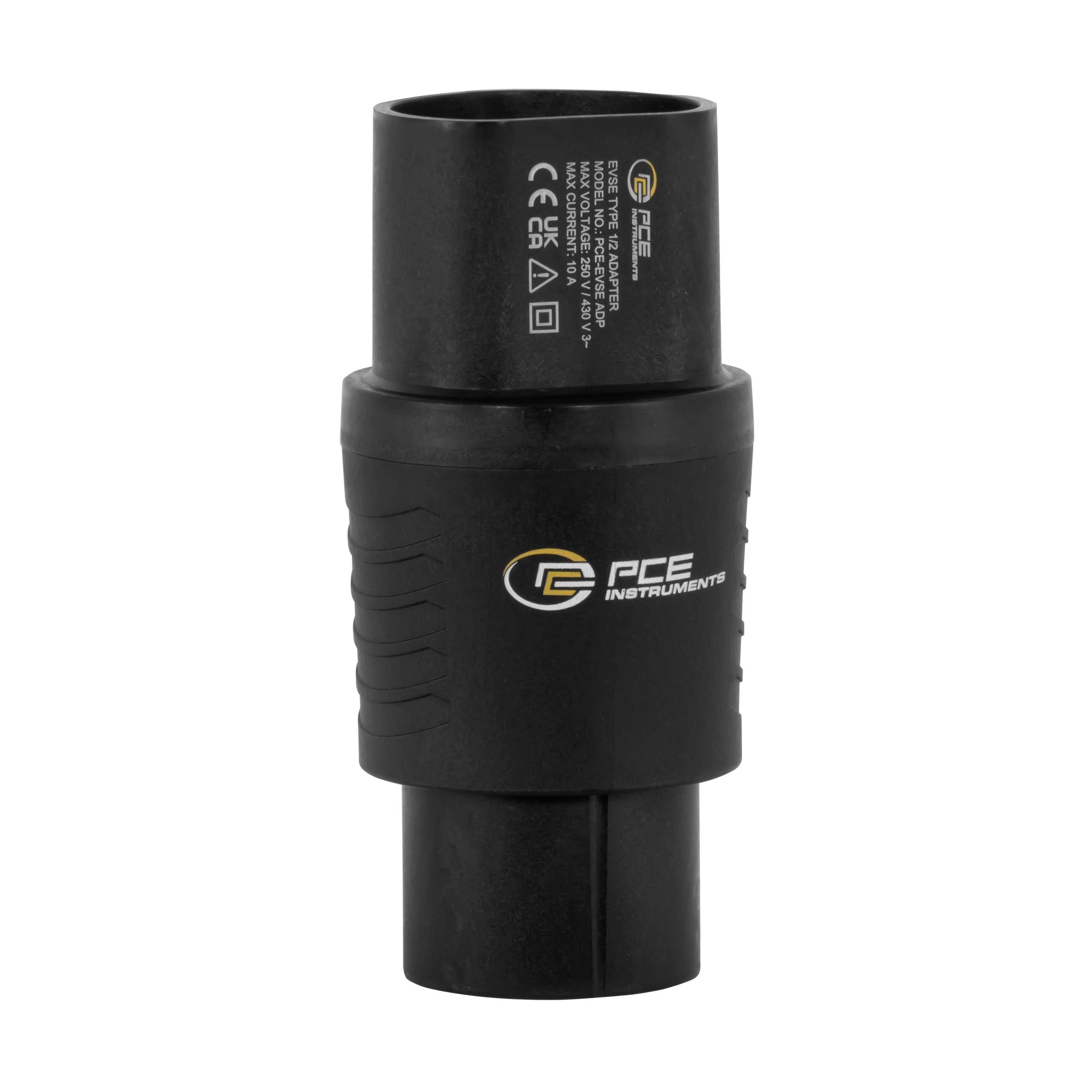

PCE Instruments PCE-EVSE ADP příslušenství pro emobility typ 2, výstupů 1 x, PCE-EVSE ADP
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Technické parametry
- Testovací funkce
- Předtest PE: Ano, s kapacitní elektrodou
- PP simulace: Otevřená, 13 a, 20 a, 32 a, 63 A.
- CP STAV: A, B, C, D
- CP CHYBA: „E“ E.
- PE chyba / zemnicí chyba: Ano
- Obecné technické údaje
- PŘÍPOJENÍ: L1, L2, L3, N, PE
- Připojení dalších informací:
- Max. 230 v (1fázový) / 430V (3fázový); 3 / 50 Hz
- 10 A / 250 V
- Typ 2, zástrčka na kabelu
- (Pro typ 1 je zapotřebí volitelný adaptér)
- Norma(y): Zástrčka IEC62196-2 typ 2
- Délka kabelu: 25 cm
- Bezpečnostní standard CAT Cat II / 300 V.
- Síťová zásuvka: Max. 250 v; 50/60 Hz; 10 A.
- Výstupy: 2 ks 4mm zásuvek (výstupní svorky signálu)
- Pojistka: Síťová zásuvka T10A/ 250V
- Kategorie produktu
příslušenství pro emobility
- Nabíjecí zástrčka
typ 2
- Počet konektorů
1 x
- Délka kabelu
25 cm
IP40
- Barva
černošedá
- Délka
150 mm
- Šířka
70 mm
- V
70 mm
- Hmotnost
308
- Max. teplota
40 °C
- Min. teplota
0 °C
Ke stažení
List technických údajů
List technických údajů 3192920 PCE Instruments PCE-EVSE ADP příslušenství pro emobility typ 2, výstupů 1 x, PCE-EVSE ADP
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3192920 PCE Instruments PCE-EVSE ADP příslušenství pro emobility typ 2, výstupů 1 x, PCE-EVSE ADP
Popis
Adaptér pro připojení na měřicí kabely pro Wallboxy / simulace vozidel / simulace kabelů / CP výstup a síťová zásuvka pro měřicí účely / vč. Přepravní tašky
Adaptér pro připojení Wallboxy je pro tester VDE 0100 ke kontrole nabíjecích stanic (režim nabíjení 3) pro elektrovozidla. Tento adaptér lze 0100 použít s instalačním PCE LED pro indikaci napětí na 3 fázích umožňuje rychle zjistit chybu při instalaci.
Pomocí PP State otočného spínače lze simulovat proudová zatížitelnost nabíjecího kabelu. Proudová zatížitelnost je simulována různými odpory v adaptéru pro propojky Wallboxy, které jsou připojeny mezi PP a PE vodiči. Pomocí otočného spínače CP State lze simulovat různé stavy vozidel. Stavy vozidel jsou simulovány různými odpory mezi vodiči CP a PE.
Do zásuvky lze připojit externí zátěž. Tento výstup je určen pouze pro účely měření a umožňuje kontrolu funkce elektroměru. Kromě toho lze pomocí adaptéru pro připojení na Wallboxy simulovat také PE chybu (uzemnění). Adaptér pro připojení Wallboxy je dodáván v tašce na přístroje. Volitelně je pro wallboxy s připojením typu 1 k dispozici ještě jeden adaptér.
Tento text byl přeložen strojově.
Adaptér pro připojení Wallboxy je pro tester VDE 0100 ke kontrole nabíjecích stanic (režim nabíjení 3) pro elektrovozidla. Tento adaptér lze 0100 použít s instalačním PCE LED pro indikaci napětí na 3 fázích umožňuje rychle zjistit chybu při instalaci.
Pomocí PP State otočného spínače lze simulovat proudová zatížitelnost nabíjecího kabelu. Proudová zatížitelnost je simulována různými odpory v adaptéru pro propojky Wallboxy, které jsou připojeny mezi PP a PE vodiči. Pomocí otočného spínače CP State lze simulovat různé stavy vozidel. Stavy vozidel jsou simulovány různými odpory mezi vodiči CP a PE.
Do zásuvky lze připojit externí zátěž. Tento výstup je určen pouze pro účely měření a umožňuje kontrolu funkce elektroměru. Kromě toho lze pomocí adaptéru pro připojení na Wallboxy simulovat také PE chybu (uzemnění). Adaptér pro připojení Wallboxy je dodáván v tašce na přístroje. Volitelně je pro wallboxy s připojením typu 1 k dispozici ještě jeden adaptér.
Tento text byl přeložen strojově.
Provedení
- PE předběžná zkouška
- Stav Proximity Pilot PP a Control Pilot CP
- Simulace chyb CP „E“ a chyb PE
- Síťová zásuvka pro měřicí účely
- Bezpečnostní měřicí zdířky

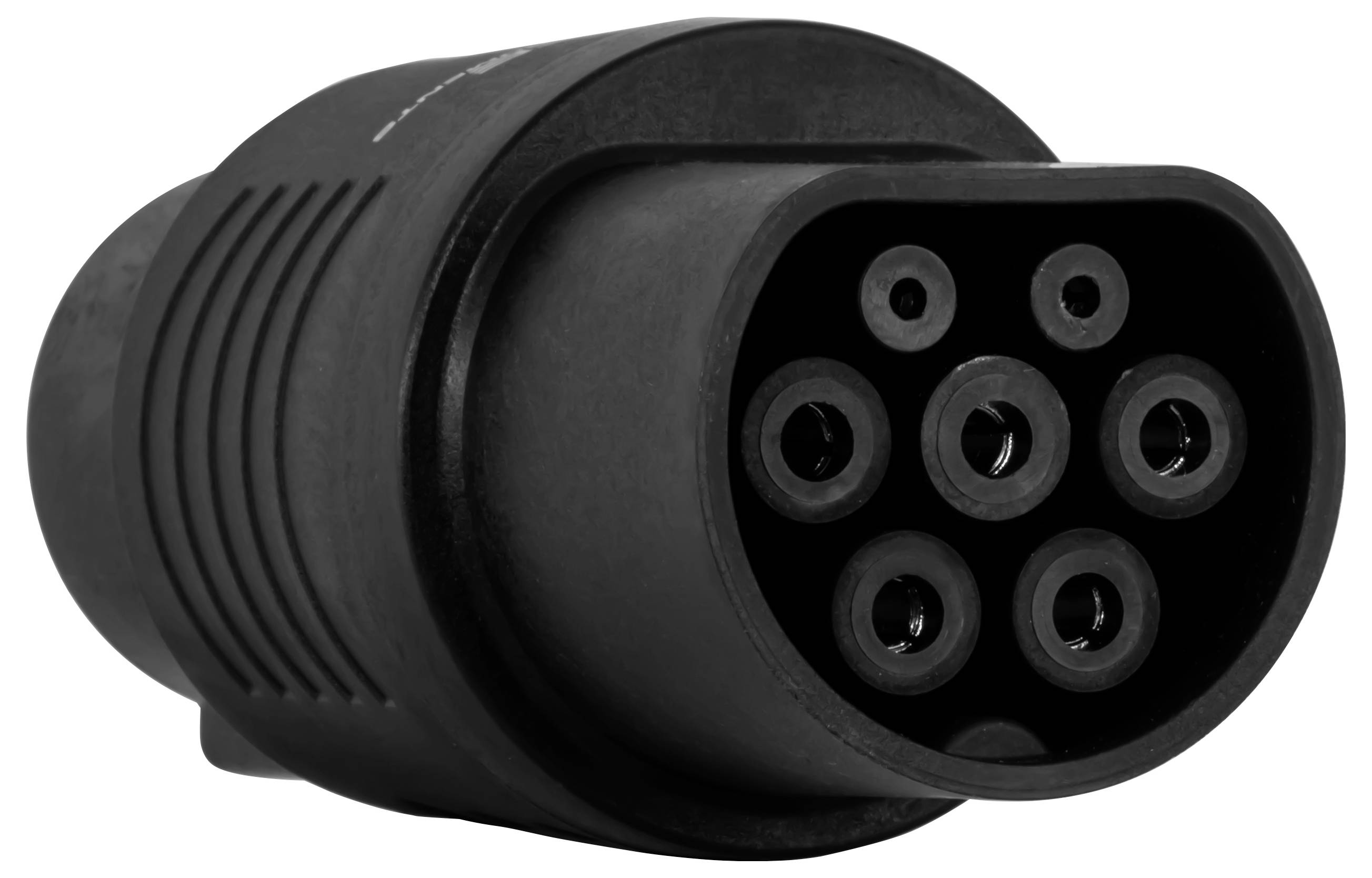

- Vč. Konektoru typu 2

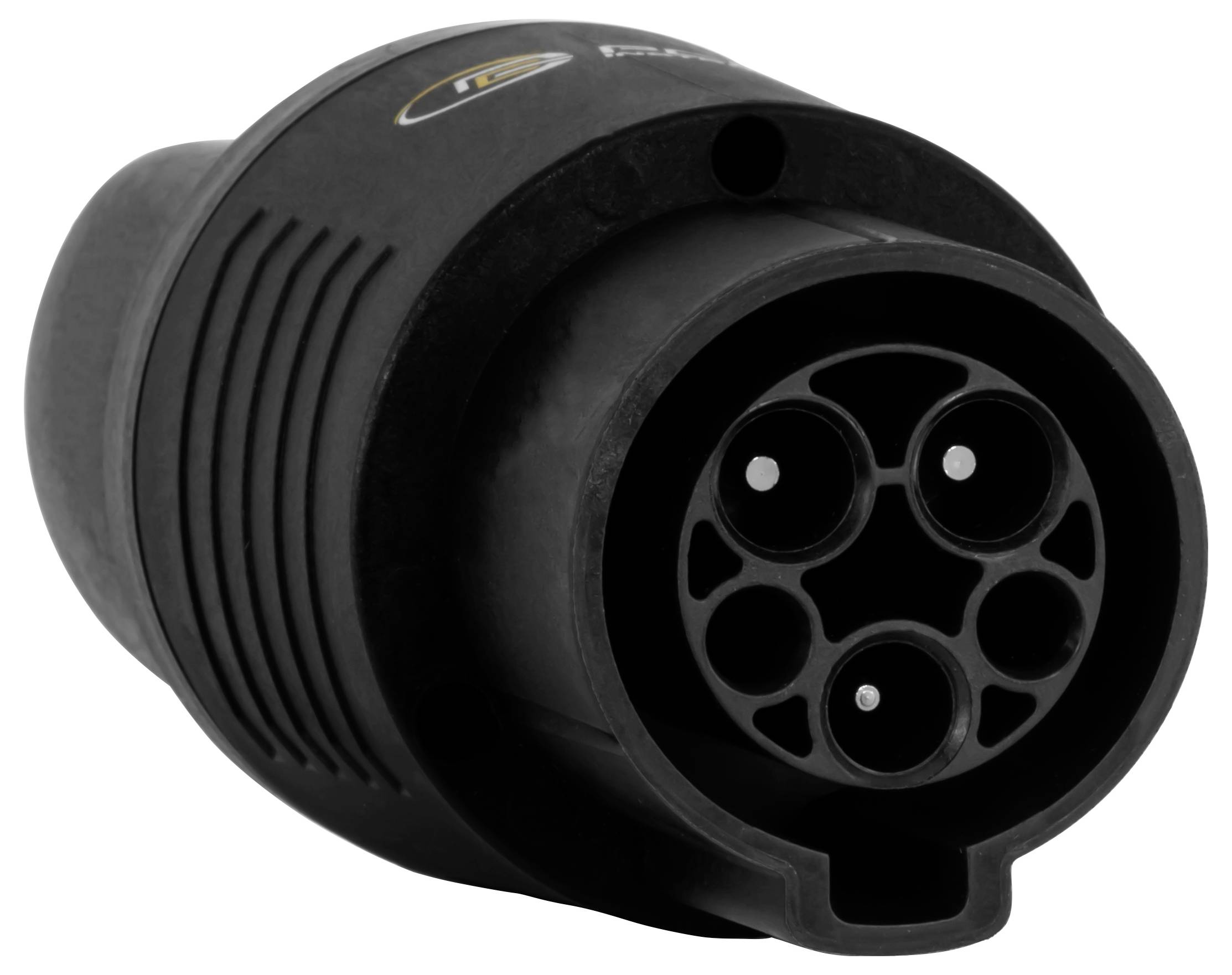

- Vč. Adaptéru na typ 1
Obsah balení
- 1x adaptér pro připojení měření vlhkosti pro Wallboxy PCE-EVSE 310+
- .
- 1x přepravní pouzdro
- 1x zástrčka typu 2
- 1x adaptér na typ 1 (PCE-EVSE ADP)
Doplňující informace
- Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
