PCE Instruments Tester instalace dobíjecího systému pro elektromobily typ 2, Mode 3 , výstupů 5 x, PCE-EVSE 310+

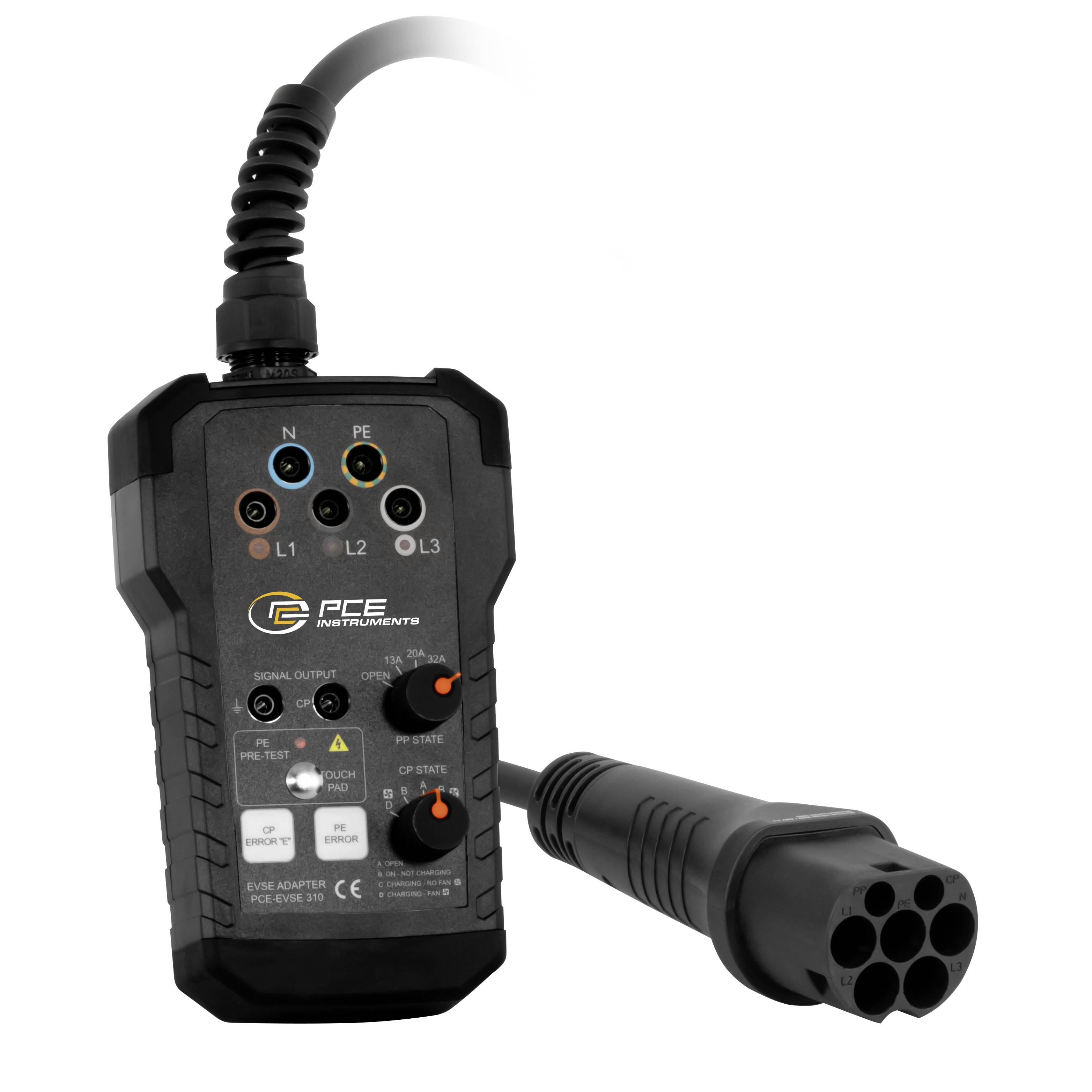

Přenosný tester elektrických adaptérů PCE Instruments s kabely a kulatým vícespinkovým konektorem, zobrazující vstupní zásuvky označené N, PE, L1, L2 a L3.

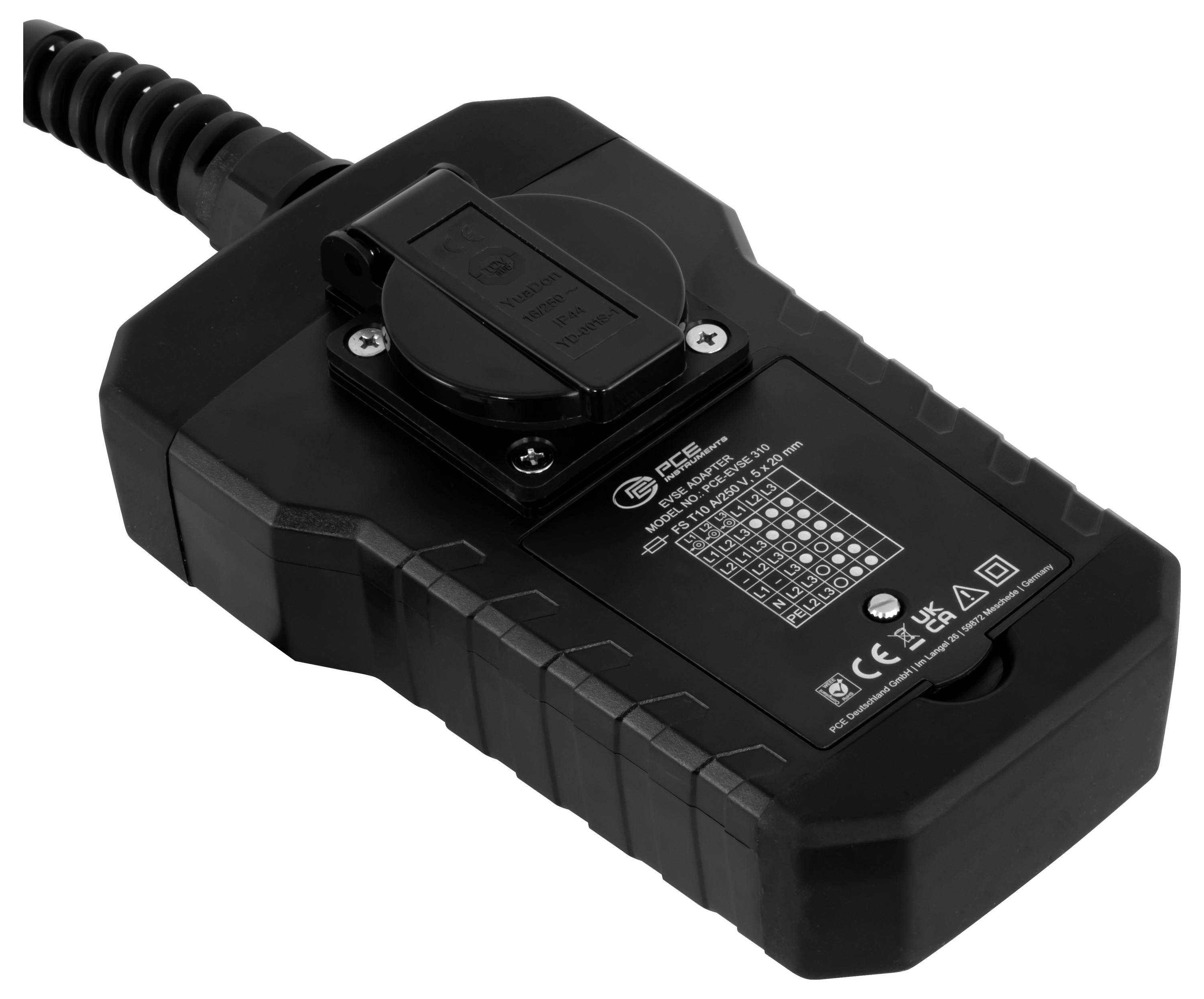

Černé drátěné elektrické zařízení se žebrovaným kabelem a montážní konzolou, na zadní straně je viditelný štítek a bezpečnostní značky.

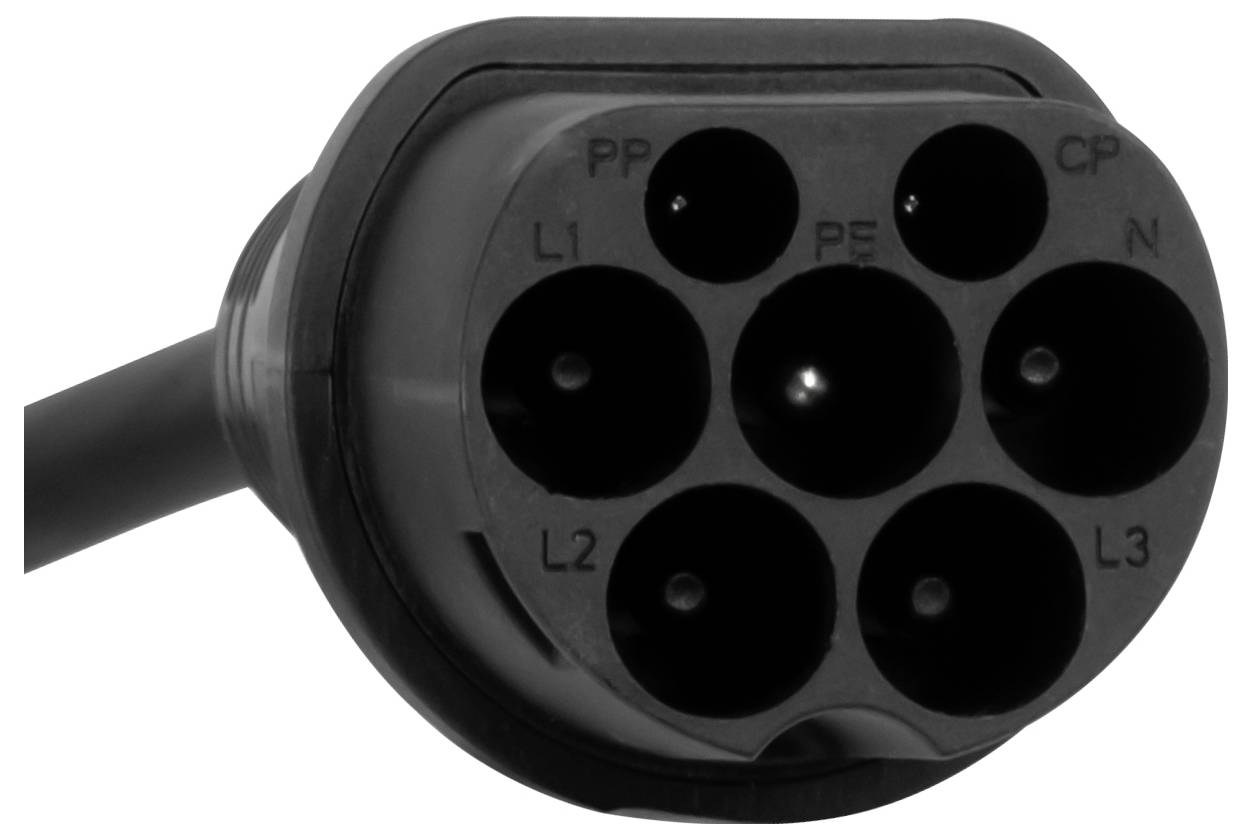

Detailní pohled na černý konektor pro nabíjení elektrického vozidla se sedmi kulatými kolíky a označenými kontakty, zobrazený na bílém pozadí.

1/3

Datasheety: (PDF)

Doručení: Čt 8. 10.

3 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (8 913,22 Kč / kus)

10 106,61 Kč

-12 %

8 913,22 Kč

Bez DPH.

Doprava zdarma

Už jen 3 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ PCE-EVSE 310+

Adaptér pro připojení na Wallboxy
Simulace vozidla
Simulace kabelů
Výstup CP a síťová zásuvka pro měřicí účely
Vč. Přepravní tašky
PE předběžná zkouška
Stav Proximity Pilot PP a Control Pilot CP
Simulace chyb CP „E“ a chyb PE
Síťová zásuvka pro měřicí účely
Bezpečnostní měřicí zdířky
Vč. Konektoru typu 2
Vč. Adaptéru na typ 1

Technické parametry

Testovací funkce
Předtest PE, s kapacitní elektrodou
PP simulace otevřená, 13 a, 20 a, 32 a, 63 A.
CP STAV A, B, C, D
CP CHYBA „E“ E.
PE chyba / zemnicí chyba: Ano
Obecné technické údaje
PŘÍPOJKY L1, L2, L3, N, PE
Připojení: Max. 230 v (1fázový) / 430V (3fázový); 3 / 50 Hz, 10 a / 250 v typ 2 zástrčka na kabelu (pro typ 1 volitelný adaptér)
Norma(y) IEC62196-2 typ 2 konektor
Délka kabelu: 25 cm
Bezpečnostní standard CAT II / 300V
Síťová zásuvka max. 250 v; 50/60 Hz; 10 A.
Výstupy 2 ks zásuvek 4 mm (výstupní svorky signálu)
Síťová zásuvka T10A/ 250V
Třída ochrany (přístroj) IP40
Hmotnost 643 g
Rozměry (D x Š x v) 600 x 105 x 73 mm
Provozní podmínky 0 … 40 °C , 80 % r.F.
Skladovací podmínky -10... 50 °C , 80 % r.F.
Jazyky v němčině a angličtině

Kategorie produktu: Tester instalace dobíjecího systému pro elektromobily

Nabíjecí zástrčka: typ 2

Režim nabíjení: Mode 3

Počet konektorů: 5 x

Počet fází: 1fázový a 3fázový

Délka kabelu: 25 cm

: IP40

Zkušební značky: Konektor IEC62196-2 typ 2

Barva: černošedá

Délka: 600 mm

Šířka: 105 mm

V: 73 mm

Hmotnost: 643 g

Ke stažení

List technických údajů

List technických údajů 3192919 PCE Instruments Tester instalace dobíjecího systému pro elektromobily typ 2, Mode 3 , výstupů 5 x, PCE-EVSE 310+

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3192919 PCE Instruments Tester instalace dobíjecího systému pro elektromobily typ 2, Mode 3 , výstupů 5 x, PCE-EVSE 310+

Popis

Tester EVSE pro wallboxy je určen pro tester VDE 0100 s cílem kontrolovat nabíjecí stanice (typ nabíjení 3) pro E-auta. Tento adaptér lze použít s instalačním testerem PCE-ITE-ITE 55B nebo s většinou běžných testerů VDE 0100. LED pro indikaci napětí na 3 fázích umožňuje rychle zjistit chybu při instalaci.

Pomocí PP State otočného spínače lze simulovat proudová zatížitelnost nabíjecího kabelu. Proudová zatížitelnost je simulována různými odpory v EVSE testeru pro Wallboxy, které jsou připojeny mezi vodiči PP a PE. Pomocí otočného spínače CP State lze simulovat různé stavy vozidel. Stavy vozidel jsou simulovány různými odpory mezi vodiči CP a PE.

Do zásuvky lze připojit externí zátěž. Tento výstup je určen pouze pro účely měření a umožňuje kontrolu funkce elektroměru. Kromě toho lze pomocí EVSE testeru pro wallboxy simulovat také chybu PE (uzemnění). EVSE tester pro wallboxy je dodáván v tašce na přístroje. Volitelně je pro wallboxy s připojením typu 1 k dispozici ještě jeden adaptér.

Tento text byl přeložen strojově.

Obsah balení

1x adaptér pro připojení na Wallboxy PCE-EVSE 310+
.
1x přepravní pouzdro
1x zástrčka typu 2
1x adaptér na typ 1 (PCE-EVSE ADP)

Doplňující informace

Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.
