Name: PCE Instruments Power Analyzer síťový analyzátor 3fázové, 1fázové Měření spotřeby energie, Grafický displej
Brand: PCE Instruments
SKU: 3192934
Availability: InStock

Měřič výkonu Black PCE Instruments zobrazující napěťové údaje pro fáze A, B a C a spotřebu energie v kWh.

Zadní pohled na měřák výkonu PCE se zeleným šroubovacím svorkami pro řídící a napájecí připojení.

Černé elektronické zařízení s průsvitným otočným krytem otevřeným, na kterém je viditelný digitální displej a ovládací tlačítka na přední straně.

Měřák výkonu PCE Instruments s prázdným displejem, čirým ochranným krytem a příslušenstvím kabelové sondy zobrazené na bílém pozadí.

1/4

Datasheety: (PDF)

Doručení: St 14. 10.

2 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 949,00 Kč / kus)

3 949,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 2 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Síťový analyzátor

Střídavé napětí: 30... 264 V
Střídavý proud přímo: 0,025 mA... 5 A
Elektroměr
Rozhraní RS485 Modbus
Třída přesnosti: 0,5
Černobílý LCD displej s vysokým rozlišením

Technické parametry

Střídavé napětí AC
Rozsah měření 30 v... 264 V
Rozlišení: 0,1 V
Přesnost 0,5 %
Přetížení 1500 VAC nepřetržitě, 2500 VAC, 50... 60 Hz za minutu
Střídavý proud AC
Rozsah měření 0,025 a... 5 A
Rozlišení 0,01 A
Přesnost 0,5 %
Přetížení 10-násobné RMS pro 1s.
Činný výkon
Rozsah měření 0,75 W 1320 W
Rozlišení 0,01 W
Přesnost 0,5 %
Faktor výkonu
Rozsah měření: -1 ... 1
Rozlišení 0,001
Přesnost 0,5 %
Měření frekvence
Rozsah měření 45 Hz... 65 Hz
Rozlišení 0,01 Hz
Přesnost 0,5 %
Měření harmonických vln (harmonické)
Rozsah měření 1 (pořadové číslo) … 50 (pořadové číslo)
Rozsah proudu 20... 100 %
Rozsah napětí 0.1... 100 %
Obecné technické údaje
Typ LCD displeje s osvětlením
Velikost displeje 3,4"
Rozhraní RS485
Norma IEC 62053-22, GB/T18215.322-2008, IEC61010-1
Fázový posun 0... 359.9 °
Výřez do panelu 96x96 mm
Jazyk menu: Angličtina
Stupeň krytí (přístroj) IP20
Napájení 100... 260 v AC, cca 5 W.
Hmotnost 474 g
Hloubka 110 mm
Provozní podmínky –20 60 °C, 0 ... 95 % rV
Skladovací podmínky -20... 65 °C , 30... < 80 % RV.
Akumulátor / baterie 1x 3 v CR1225, lithiový
Kapacita 50 mAh

Zástrčka: Chráněná vidlice

Kategorie produktu: síťový analyzátor

Zobrazení: 3,4" LCD displej

Fázová detekce: Ano

Detekce ochranného vodiče: Ne

: bez certifikátu

Napájení: 100 … 260 V/AC

Rozm.: (d x š x v) 96 x 96 x 120 mm

Hmotnost: 474 g

Druh měření: 3fázové
1fázové

Vlastnosti: Měření spotřeby energie
Grafický displej

Šířka: 96 mm

V: 120 mm

Délka: 96 mm

Rozhraní: RS-485

Varianty(Veškeré ceny jsou vč. DPH)

Kalibrováno dle

Kategorie produktu

PCE Instruments Power Analyzer síťový analyzátor 3fázové, 1fázové Měření spotřeby energie, Grafický displej

Objednací číslo:3192934

Doručení: St 14. 10.

2 KsConrad Electronic

Tento produkt

bez certifikátu

síťový analyzátor

Min.: 1

Násobky: 1

3 949,00 Kč^*

PCE Instruments PCE-PA 8300-1 síťová zkoušečka, síť, PCE-PA 8300-1

Objednací číslo:2813621

Doručení: Út 20. 10.

1 KsConrad Electronic

bez certifikátu

síťová zkoušečka

Min.: 1

Násobky: 1

78 909,00 Kč^*

PCE Instruments PCE-PA 8300-2 digitální proudové kleště, datalogger, grafický displej, CAT III 600 V

Objednací číslo:2813622

Doručení: Út 1. 12.

Conrad Electronic

bez certifikátu

proudové kleště

Min.: 1

Násobky: 1

81 885,00 Kč^*

PCE Instruments Power Analyzer síťový analyzátor 1fázové Měření spotřeby energie

Objednací číslo:3324694

Doručení: Út 20. 10.

2 KsConrad Electronic

bez certifikátu

síťový analyzátor

Min.: 1

Násobky: 1

30 545,00 Kč^*

PCE Instruments Power Analyzer síťový analyzátor 3fázové, 1fázové s funkcí záznamníku, vč. proudových kleští, Měření spotřeby energie, Hledání poruch

Objednací číslo:3324693

Doručení: Út 20. 10.

7 KsConrad Electronic

bez certifikátu

síťový analyzátor

Min.: 1

Násobky: 1

17 275,00 Kč^*

PCE Instruments Power Analyzer síťový analyzátor 3fázové, 1fázové s funkcí záznamníku, vč. proudových kleští, Měření spotřeby energie, Hledání poruch, Grafický displej

Objednací číslo:3192935

Doručení: Út 20. 10.

4 KsConrad Electronic

bez certifikátu

síťový analyzátor

Min.: 1

Násobky: 1

86 465,00 Kč^*

PCE Instruments Power Analyzer síťový analyzátor 3fázové, 1fázové s funkcí záznamníku, vč. proudových kleští, Měření spotřeby energie, Hledání poruch, Grafický displej

Objednací číslo:3324695

Doručení: Út 20. 10.

3 KsConrad Electronic

bez certifikátu

síťový analyzátor

Min.: 1

Násobky: 1

86 465,00 Kč^*

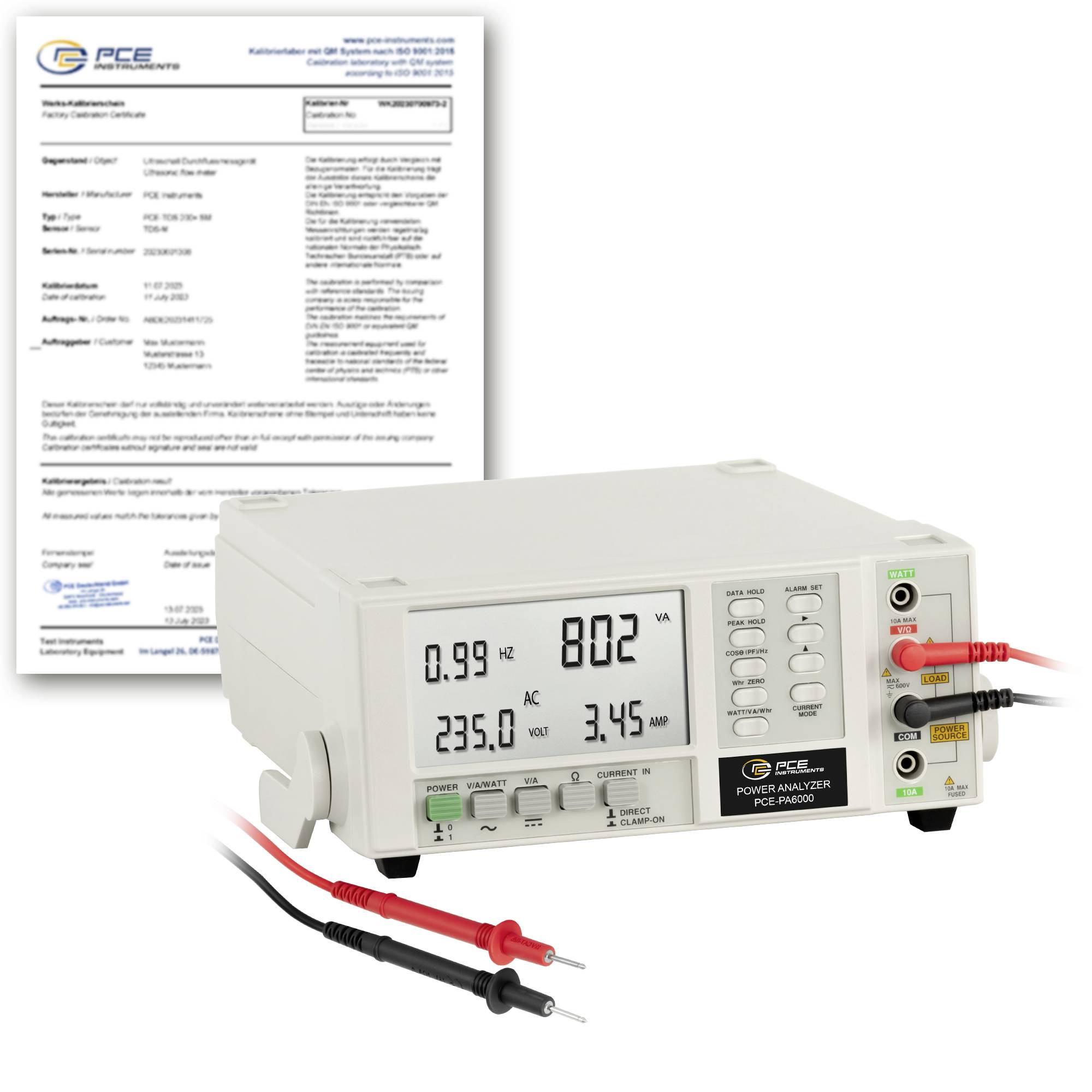

PCE Instruments Power Analyzer síťový analyzátor Kalibrováno dle (ISO)

Objednací číslo:3813000

Doručení: St 16. 12. 2026

Conrad Electronic

ISO

síťový analyzátor

Min.: 1

Násobky: 1

26 955,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 3192934 PCE Instruments Power Analyzer síťový analyzátor 3fázové, 1fázové Měření spotřeby energie, Grafický displej

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3192934 PCE Instruments Power Analyzer síťový analyzátor 3fázové, 1fázové Měření spotřeby energie, Grafický displej

Popis

Měřič výkonu je kompaktní nástroj pro měření a zobrazení různých parametrů sítě v třífázových sítích. Tento měřič výkonu může měřit energetickou hodnotu jednotlivých spotřebičů nebo elektrických odboček. Vedle napětí a proudů se měří zdánlivý, jalový a činný výkon, činná a jalová energie a zobrazuje se na displeji o velikosti 68 x 55 mm. Dále je v tomto měřiče výkonu integrováno rozhraní RS485, přes které lze integrovat do stávajících zařízení. Komunikace rozhraní RS485 se provádí pomocí protokolu Modbus RTU. Díky tomu je možné číst naměřené hodnoty z měřiče výkonu nebo přečíst a změnit nastavení přístroje.

Měřič výkonu je vhodný pro montáž na spínací pole s výřezem 96 x 96 mm. Součástí dodávky jsou průhledné dveře, které lze upevnit na čelní panel, a tím chrání přístroj před prachem a vlhkostí. Kromě mnoha funkcí měření nabízí měřič výkonu funkce alarmu. Stabilní napájení je pro každého provozovatele soustavy nejvyšší prioritou. Aby se zabránilo kolísání kvality proudu a rušení, je třeba nastavit a optimalizovat monitorování sítě, řízení a automatizaci.

Tento text byl přeložen strojově.
