PCE Instruments Power Analyzer digitální proudové kleště, grafický displej

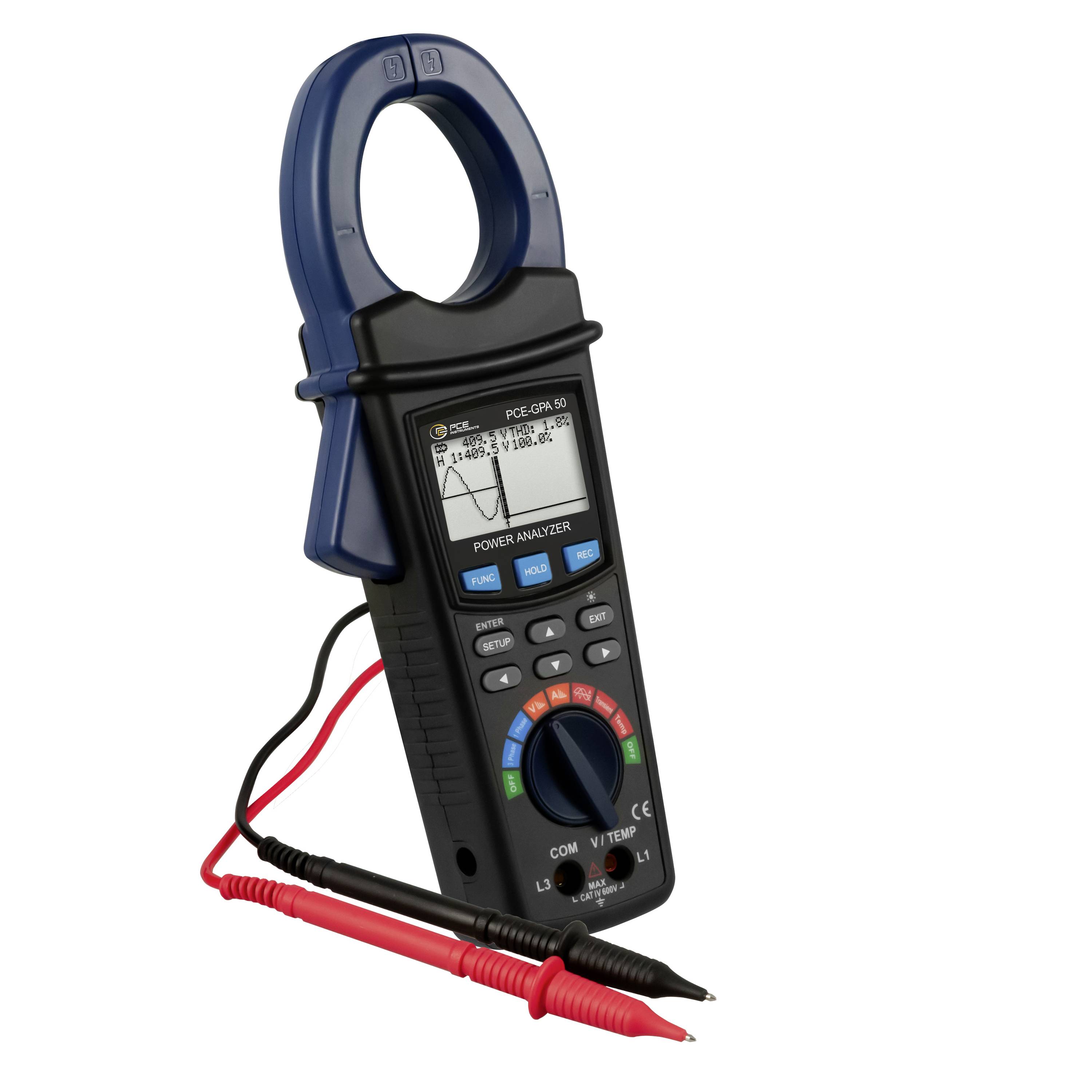

Zásuvný ampérmetr s analyzátorem výkonu s displejem, otočným voličem a červenými/černými měřicími vodiči na bílém pozadí.

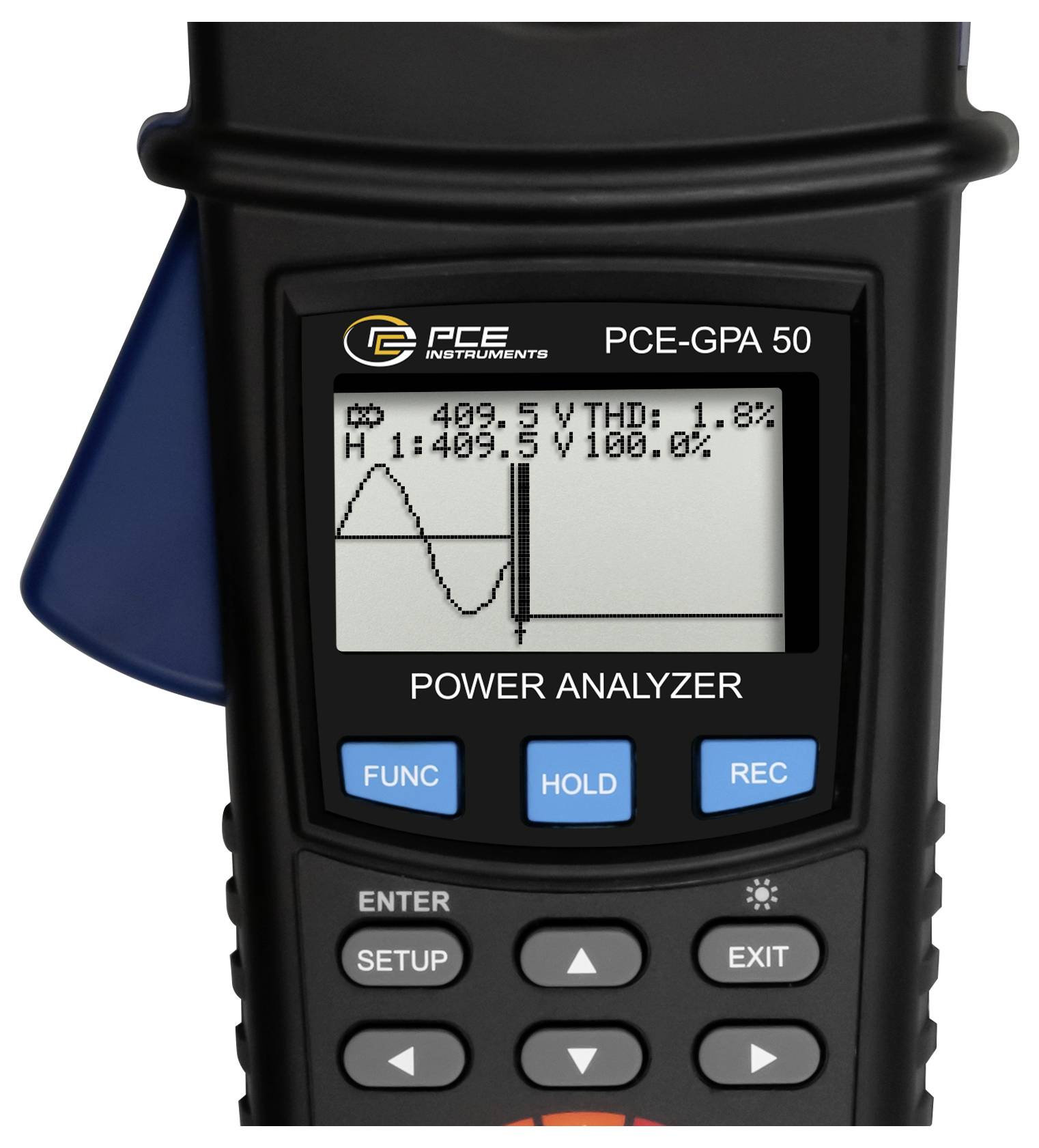

Přenosný analyzátor výkonu PCE-GPA 50 zobrazující vlnový průběh s 409,5 V a THD 1,8%

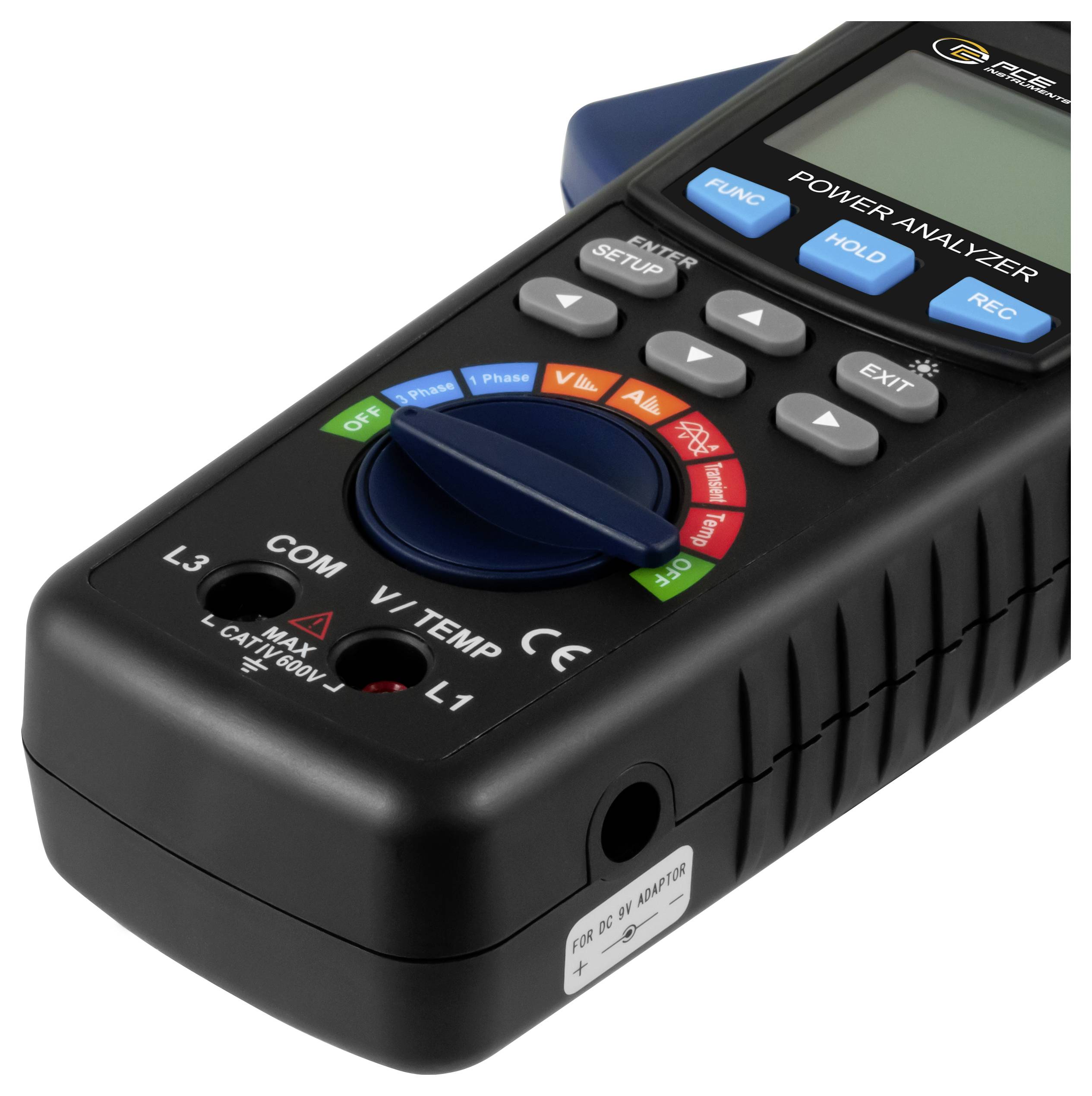

Přenosný analyzátor výkonu s displejem, tlačítky ovládání a otočným voličem pro měření napětí, proudu a výkonu.

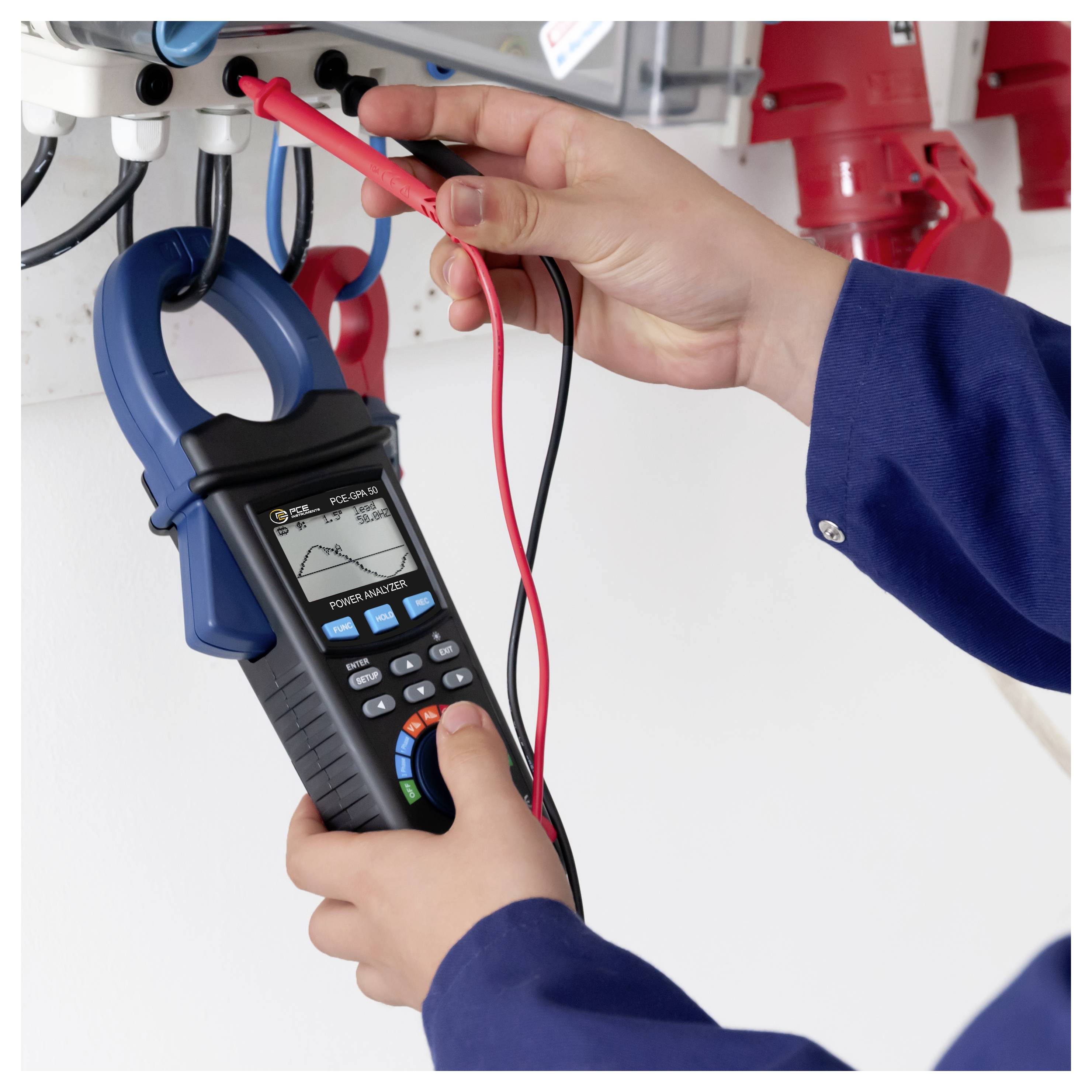

Technik používající kleště s měřícím přístroj k testování elektrického ovládacího panelu, zkoumající vodiče červeným a černým vodiči.

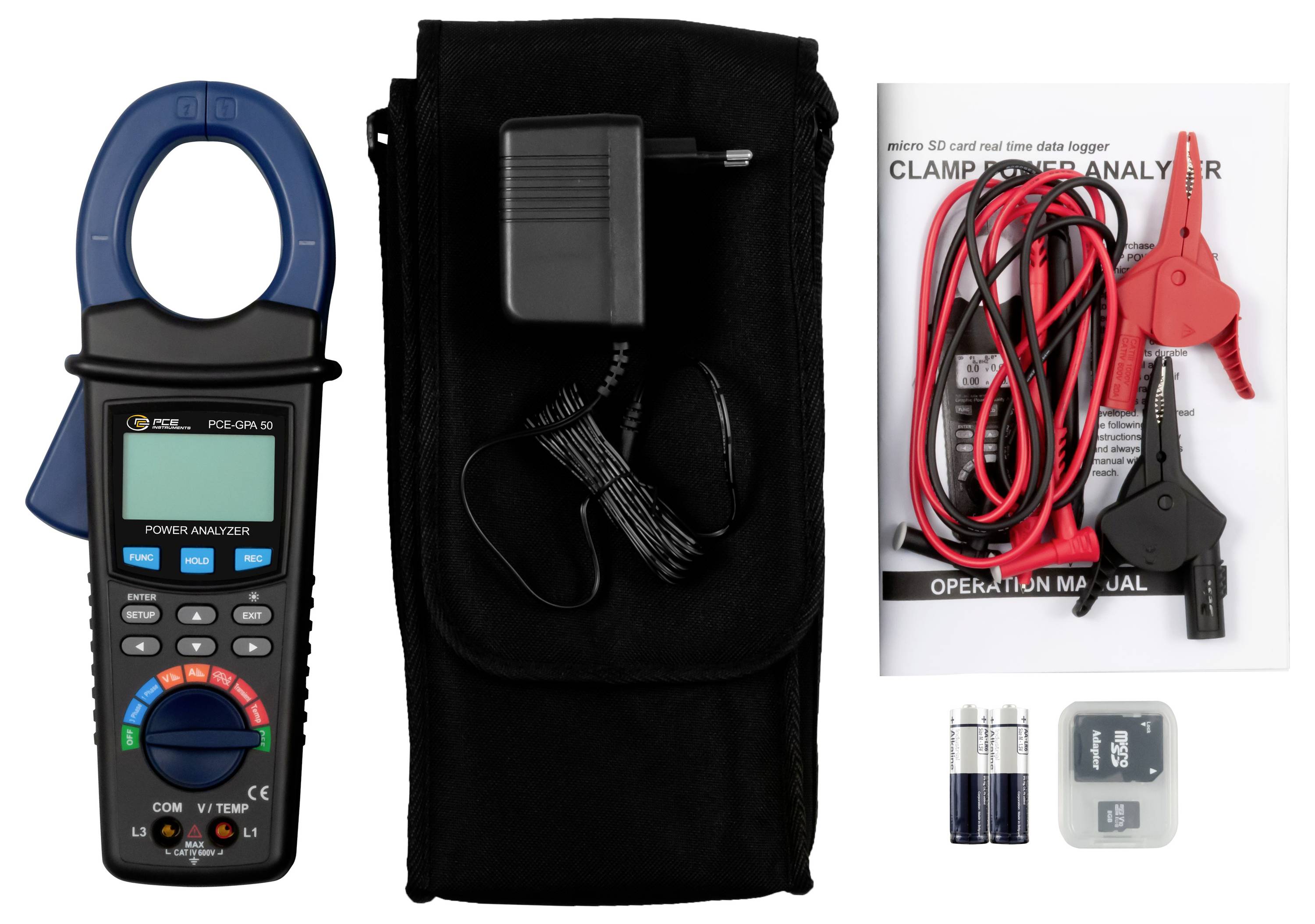

Sada analyzátor výkonu s kleštinama s přenosným měřidlem, přepravním pouzdrem, měřicími vodiči, kleštinami, bateriemi a návodem.

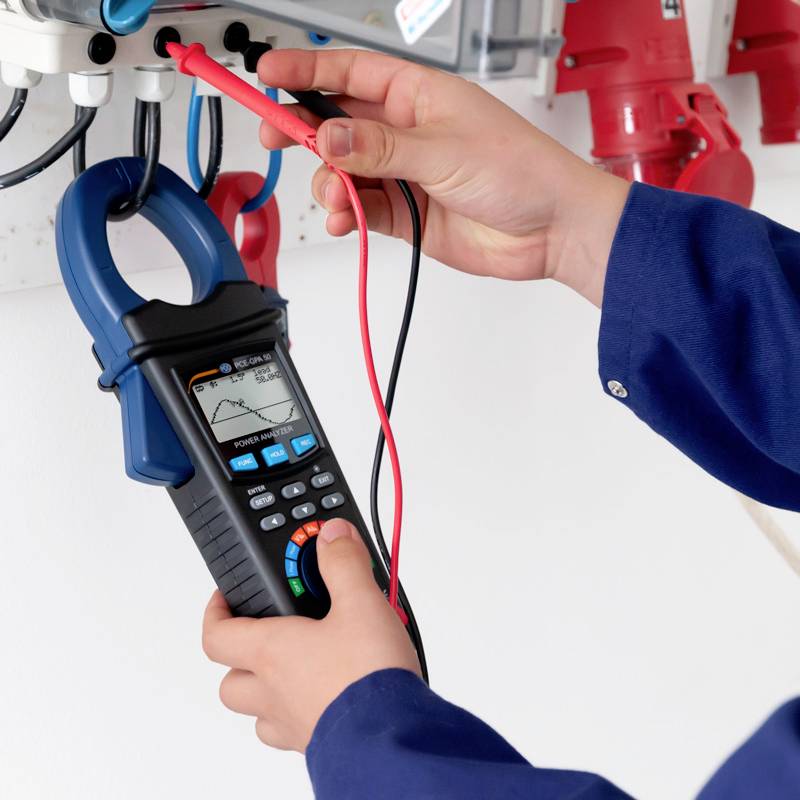

Osoba měří elektrické napětí v rozvaděči pomocí digitálního měřicího přístroje za účelem provedení bezpečnostní kontroly.

1/6

Doručení: Pá 2. 10.

21 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (16 756,20 Kč / kus)

16 756,20 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Power Analyzer

Grafický displej
Datalogger na micro SD kartu
Měření pro 1 a 3 fáze
Měření teploty pomocí termočlánku
Měření napětí 10 v... 600 V AC RMS
Měření proudu 5... 2000 A AC RMS
Rozpětí proudových kleští: 50 mm
Harmonické zkreslení až do 50. Pořádek

Technické parametry

Měření střídavého napětí AC V. Přesnost měření 10 … 600 V 0,1 ± (0,5 %... 3 digitů) Špička 0,1 v ± (5 %... 30 digitů) Střídavý proud AC a 5... 2000 A< 100 A: 0,01 A< 200 A: ± (1 % + 0,5 A) < 1000 A: 0,1 A > 200 A: ± (1 % + 5 A) Špička > 1000 a: 1 a ± (5 % + 30 digit) Účiník (PF) 0... 1 0,001 ± 0,04 Fázový úhel -180 ° ... 180° 0,1° ± 1° x PF Frekvence 45... 65 Hz 0,1 ± 0,2 Hz Činná, jalová a 0... 9,999 M 0,1... 0,001 M ± (1,5 % + 20 DIGIT) ZDÁNLIVÝ VÝKON (W/VA/VAR) (W/VA/VAR) Harmonické AC v 1... 20. Pořádek 0,1 v ± (2 % + 5 digit) 21... 50 Pořádek 0,1 v ± (4 % + 5 digit) Harmonické AC a 1... 20. Řád < 100 a: 0,01 a ± (2 % + 5 digit) Střídavý proud < 1000 a: 0,1 a 21 … 50 Řád > 1000 a: 1 a ± (4 % + 5 digit) Harmonické AC v % 1... 20. Pořádek 0,1 % ± (2 % + 10 digit) 21... 50 Pořádek 0,1 % ± (4 % + 20 digit) Absolutní harmonické 0... 20 % 0,1 ± (2 % + 5 digit) Zkreslení 20,1... 100 % 0,1 ± (6 % + 10 digit) Teplota typu k -100... 199,9 °C 0,1 °C ± (1 % + 1 °C) Termočlánek 200... 1300 °C 1 °C ± (1 % + 2 °C) Grafický LCD displej AC v Vstupní impedance 10 MOhm Frekvenční rozsah 40 Hz... 1 kHz Proudové kleště Kalibrovaná frekvence 45... 65 Hz Proudové kleště Ochrana proti přetížení AC v: 720 v RMS AC a: Datová paměť 2100 a Micro SD karta Rychlost aktualizace 1 sekunda Displej Rychlost ukládání 2... 7200 s. Ukládání dat Formát paměti XLS Sériové rozhraní pro živé zobrazení na PC (potřeba SOFT LUT USB) Napájení: 2x baterie AA 1,5 v 9 v / síťový zdroj 800 mA Odběr proudu 60 mA DC Rozevření čelistí kleští 50 mm Provozní podmínky 0 … 50 °C / max. 80 % r.v. Hmotnost: cca 595 g Rozměry 280 x 106 x 47 mm

Kategorie produktu: proudové kleště

Min. měřená hodnota V/AC: 10 V

Max. měřená hodnota V/AC: 600 V

Min. měřená hodnota A/AC: 5 A

Max. měřená hodnota A/AC: 2000 A

Vnitřní odpor AC: 10 MΩ

Základní přesnost (±): 0.5 %

Typ měření: True RMS

V: 280 mm

Šířka: 47 mm

Délka: 106 mm

Hmotnost: 595 g

: bez certifikátu

Měření proudu: AC

Typ: Power Analyzer

Displej: digitální

Rozm.: (d x š x v) 106 x 47 x 280 mm

Max. teplotní rozsah: 1300 °C

Min. teplotní rozsah: -100 °C

Vlastnosti: grafický displej

Rozhraní: zástrčka DC 3,5 mm
RS-232
RS-232C
USB 1.1 zástrčka A
microSD slot
síťová zástrčka
SD slot
RS232 zásuvka 3pólová
SD karta
USB
sériový
hostitelský port USB
3žilové
zástrčka USB 2.0 A
sériové rozhraní
zásuvka DC 3,5 mm
miniSD slot
interní USB 2.0 zástrčka 4pólová
1 x USB 2.0 Device
1 x USB 2.0 Host
svorkovnice, 3pólová
Zobrazit více

Rozsah rozevření pro proudové kleště: 50 mm

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452448 PCE Instruments Power Analyzer digitální proudové kleště, grafický displej

Popis

Ampérmetr až 2000 a / TRMS měření / měření výkonu / harmonická analýza / grafický displej s osvětlením / datová paměť / síťový provoz a provoz na baterie se používá k měření proudu 1fázových nebo 3-fázových spotřebičů. Tento ampérmetr se vyznačuje obzvláště rozsahem měření až 2000 A. Za zmínku stojí i grafický displej ampérmetru. Zde lze kromě číselných naměřených hodnot zobrazit i průběh fáze ampérmetru. Pro měření napětí lze použít ampérmetr. Díky tomu je ampérmetr schopen vypočítat činný, zdánlivý a jalový výkon pomocí fázového úhlu. Kromě toho může ampérmetr měřit i další síťové parametry, jako je energie, faktor výkonu a harmonické měření. Kromě rozsáhlých funkcí měření zaznamenává ampérmetr svou funkci datového záznamníku. Všechny naměřené hodnoty lze z ampérmetru uložit přímo na microSD kartu. Ampérmetr je napájen 2 bateriemi AA 1,5 V. Pro dlouhodobá měření je ale také možné používat ampérmetr se síťovým zdrojem.

Tento text byl přeložen strojově.
