Name: PCE Instruments PCE-IT414-ICA tester izolací Kalibrováno dle (ISO), 1000 V, 2500 V, 5000 V, 10000 V, 600 MΩ
Brand: PCE Instruments
SKU: 3812599
Availability: BackOrder

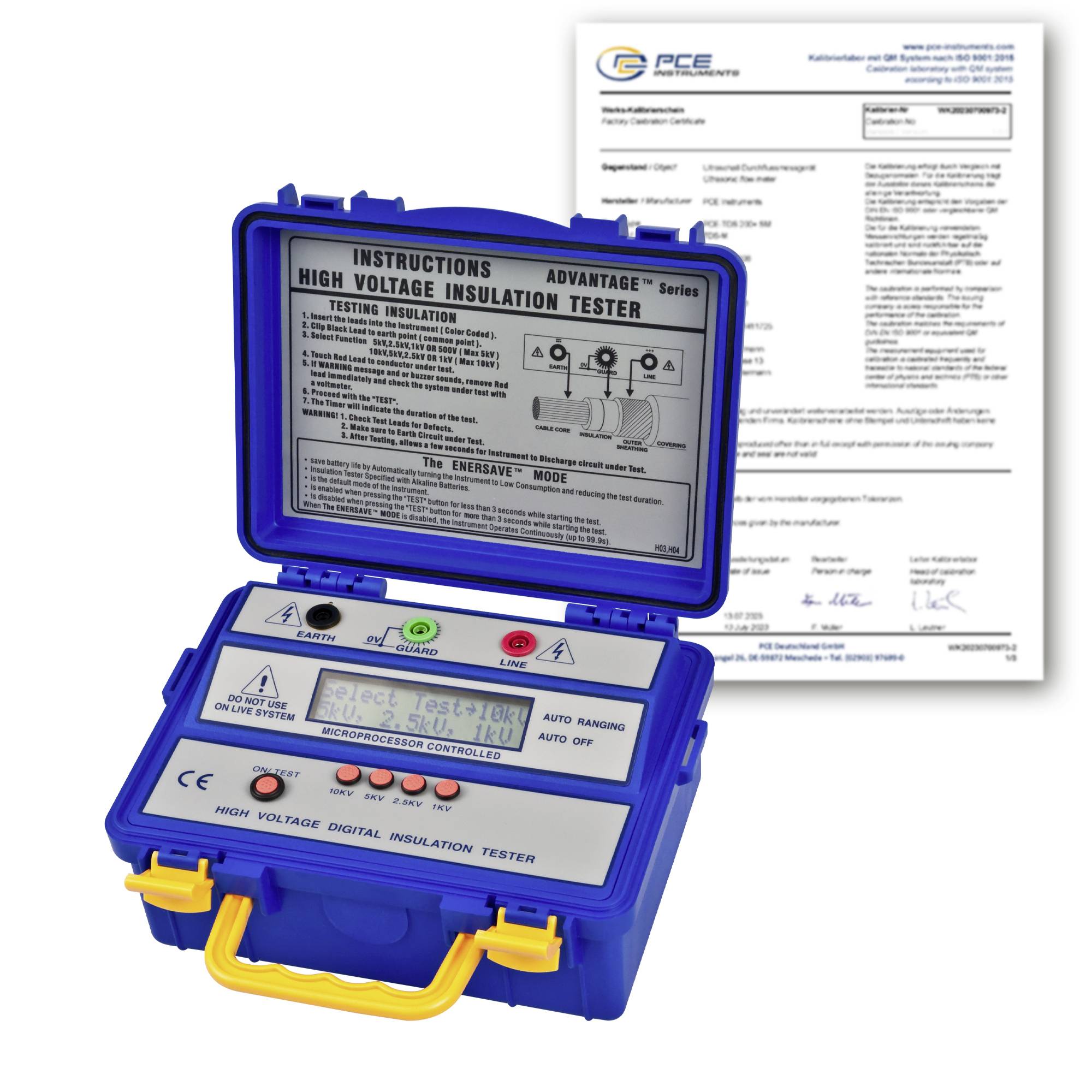

Modrý kufr digitálního testeru izolace vysokého napětí s pokyny, který je umístěn před certifikačním dokumentem.

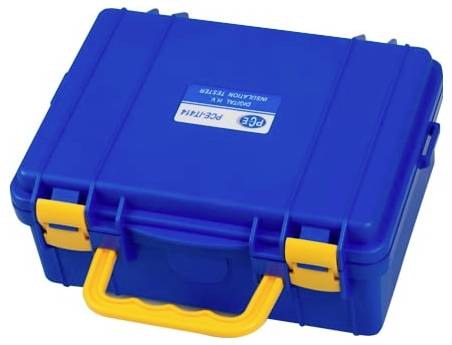

Modrý pevný přepravní kufr se žlutou rukojetí a zámky, zobrazený zavřený na bílém pozadí.

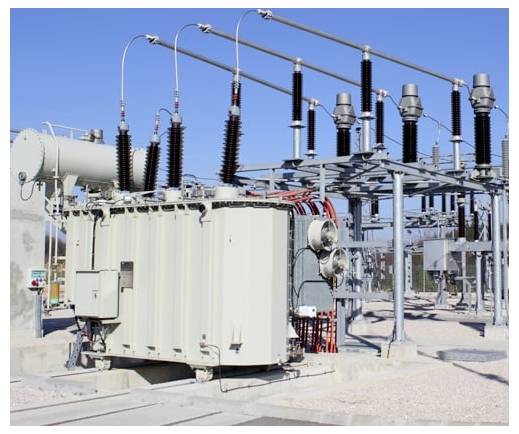

Velký elektrický transformátor a zařízení vysokonapěťové rozvodny s izolátory a nadzemními elektrickými vedením proti čistě modré obloze.

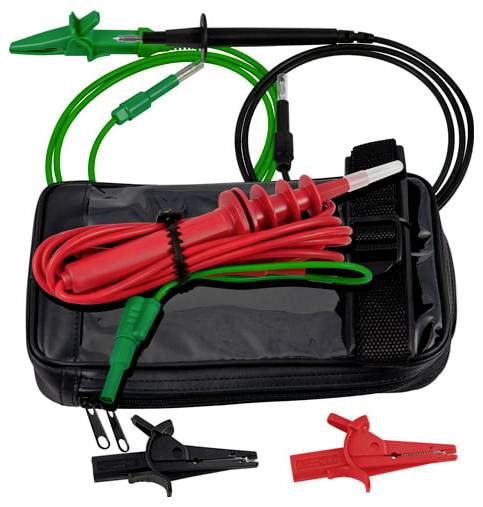

Sada kabelů multimetru s červenou, černou a zelenou sondou v přepravním pouzdře, plus dva krokosvorky níže.

1/4

Dodatečné informace:

Datasheety: (PDF)

Doručení: St 23. 12. 2026

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (32 880,17 Kč / kus)

32 880,17 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

PCE Instruments tester izolací PCE-IT414-ICA

6-místný LCD ukazatel
Měření podle VDE 0413 část 1
Zkušební napětí až do 10 000 V
EMV: EN 500811, EN 500821
Bezpečnost IEC-1010-1; Cat III IEC10101 / EN 610101
Vč. kalibračního certifikátu ISO

Technické parametry

Izolační odpor
Zkušební napětí DC 500 V.
Rozsah měření: 0 až 30 GΩ
Rozlišení 0,1 GΩ
Přesnost: ±5 %
Izolační odpor
Zkušební napětí DC 1000 V.
Rozsah měření: 0 až 60 GΩ
Rozlišení 0,1 GΩ
Přesnost ±5 % MΩ
Izolační odpor
Zkušební napětí DC 2500 V.
Rozsah měření: 0 až 150 GΩ
Rozlišení 0,1 GΩ
Přesnost: ±5 %
Izolační odpor
Zkušební napětí DC 5000 V.
Rozsah měření: 0 až 300 GΩ
Rozlišení 0,1 GΩ
Přesnost: ±5 %
Obecné technické údaje
Výkon 1 W
Jazyk menu: Angličtina (US), angličtina (GB)
Stupeň krytí (přístroj) IP20
8 baterií AA 1,5 v , alkalicko-manganové
Kapacita 3000 mAh
Provozní podmínky 0 … 40 °C, 0 ... 80 % relativní vlhkost
Podmínky skladování 0... 40 °C, 0 ... 80 % relativní vlhkost
Rozměry ( d x š x v) 250 x 110 x 190 mm
Hmotnost 1500 g

Kategorie produktu: tester izolací

Zkušební napětí: 1000 V
2500 V
5000 V
10000 V

Měřicí funkce: izolační odpor

: ISO

Rozsah měření odporu: 0 MΩ

: IP20

Napájení: 12 V/DC

Rozm.: (d x š x v) 250 x 110 x 190 mm

Hmotnost: 1500 g

Displej: digitální (LCD)

Izolační odpor (max.): 600 MΩ

Možnost kalibrace: Vč. kalibračního certifikátu ISO

Rozsah měření napětí (min.): 1000 V

Šířka: 110 mm

V: 190 mm

Délka: 250 mm

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3812599 PCE Instruments PCE-IT414-ICA tester izolací Kalibrováno dle (ISO), 1000 V, 2500 V, 5000 V, 10000 V, 600 MΩ

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3812599 PCE Instruments PCE-IT414-ICA tester izolací Kalibrováno dle (ISO), 1000 V, 2500 V, 5000 V, 10000 V, 600 MΩ

Popis

Tester izolace pochází ze série velmi přesných a odolných testovacích přístrojů s 6-místným ukazatelem. Tento měřič izolačního napětí je speciálně navržen pro použití v terénu a pro provoz v náročných podmínkách měření. Integrovaný ochranný obvod zabraňuje chybám při měření svodovými proudy. Přístroj pro měření izolace je vybaven mikroprocesorem CMOS a je vybaven akustickým a optickým výstražným signálem.

Díky tomuto měřidlo izolace můžete pracovat se zkušebním napětím 10 kV. Jsou tedy také schopny provádět efektivní měření izolace ve vysokonapěťových zařízeních. Neomezená přesnost kalibrace z testeru izolace je zaručena, protože z výroby byla kalibrována na velmi přesná digitální měření (v EEPROM). Zkušební napětí 10 kV nabízí velmi málo měřičů izolace za výrazně vyšší ceny.

Definice izolačního odporu: Je odpor u elektrických zařízení v ohmech. Má proto nejvyšší důležitost pro ochranu osob proti úrazu elektrickým proudem a pro prevenci nebo zabránění poškození majetku nekontrolovanými poruchovými proudy. Prostřednictvím měření izolace se kontroluje a hodnotí stav izolace.
