PCE Instruments PCE-ITE 50 tester izolací

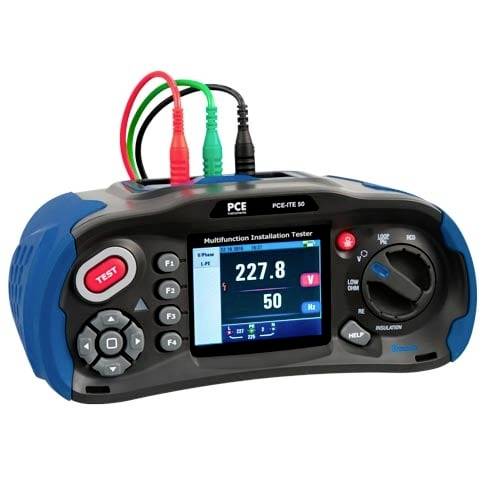

Přenosný multifunkční instalační tester s displejem zobrazujícím 227,8 a 50, červeným tlačítkem TEST, ciferníkem a připojenými testovacími vodiči.

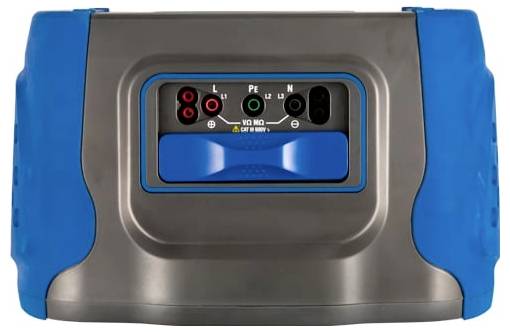

Modrý a šedý přední panel elektrického zařízení se třemi označenými napájecími konektory: L, PE a N, plus centrální rukojeť nebo štěrbina.

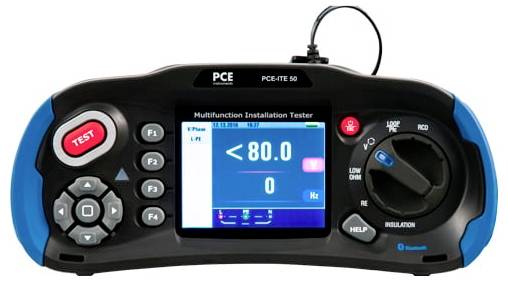

PCE Instruments PCE-ITE 50 tester izolací-2

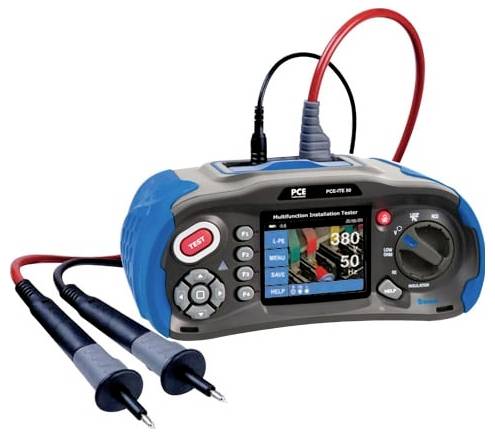

Přenosný tester izolace se dvěma sondovacími vodiči, digitálním displejem, tlačítkem testu a rotačním výběrovým kolečkem na modrém a šedém přenosném zařízení.

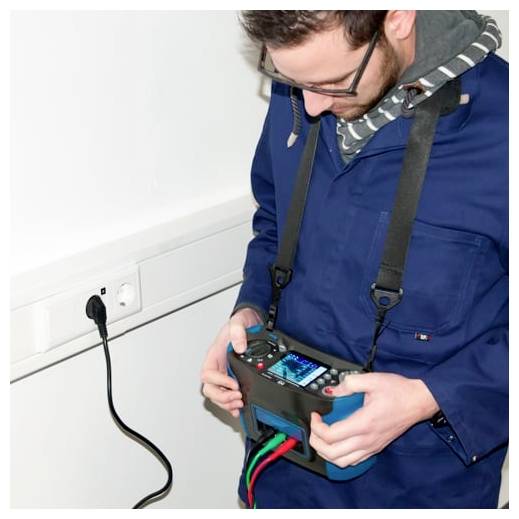

Technik kontrolující elektrické zařízení, přičemž drží testovací přístroj na kabel v blízkosti zásuvky v zdi s připojeným kabelem.

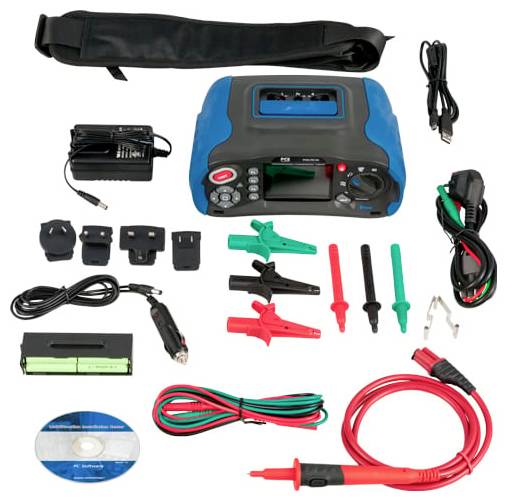

Sada na testování elektroniky s modrým přenosným zařízením, adaptérem napájení, kabely, svorkami, sondami, přepravní taškou a CD rozloženými na bílém pozadí.

1/6

Datasheety: (PDF)

Doručení: Út 6. 10.

13 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (25 023,97 Kč / kus)

25 023,97 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Měřič izolačního odporu

3,5 barevný TFT LCD displej
ODPOR SMYČKY L-N, L-PE A N-PE
Nastavitelný testovací proud FI
SD karta a Bluetooth
Dual
Test dobře/špatně FI
Měření Low Ohm
Napětí na svorkách až 1000 V.

Technické parametry

Test izolace Svorkové napětí 125 v (0... 10 %) Přesnost měření 0,125 … 4 MΩ 0,001 MΩ ± (2 % + 10 číslic) Rozsah měření testovacího proudu: Zkratový proud 1 mA při zatížení 125 kΩ < = 1 mA Přesnost měření 4,001 … 40 MΩ 0,01 MΩ ± (2 % + 10 číslic) 40,01... 400 MΩ 0,1 MΩ ± (4 % + 5 číslic) 400,1... 1000 MΩ 1 MΩ ± (5 % + 5 číslic) Svorkové napětí 250 v (0... 10 %) Přesnost měření 0,125 … 4 MΩ 0,001 MΩ ± (2 % + 10 číslic) Rozsah měření testovacího proudu: Zkratový proud 1 mA při zatížení 250 kΩ < = 1 mA Přesnost měření 4,001 … 40 MΩ 0,01 MΩ ± (2 % + 10 číslic) 40,01... 400 MΩ 0,1 MΩ ± (3 % + 2 digity) 400,1... 1000 MΩ 1 MΩ ± (3 % + 2 digity) Svorkové napětí 500 v (0... 10 %) Přesnost měření 0,125 … 4 MΩ 0,125... 4 MΩ 0,001 MΩ Rozsah měření testovacího proudu, zkratový proud 1 mA při zatížení 500 kΩ < = 1 mA Přesnost měření 4,001 … 40 MΩ 0,01 MΩ ± (2 % + 10 číslic) 40,01... 400 MΩ 0,1 MΩ ± (3 % + 2 digity) 400,1... 1000 MΩ 1 MΩ ± (4 % + 5 číslic) Svorkové napětí 1000 v (0... 10 %) Přesnost měření 0,125 … 4 MΩ 0,001 MΩ ± (3 % + 10 číslic) Rozsah měření testovacího proudu: Zkratový proud 1 mA při zatížení 1 MΩ< = 1 mA Přesnost měření 4,001 … 40 MΩ 0,01 MΩ ± (2 % + 10 číslic) 40,01... 400 MΩ 0,1 MΩ ± (3 % + 2 digity) 400,1... 1000 MΩ 1 MΩ ± (4 % + 5 číslic) Měření nízkého odporu Přesnost měření 2,000 Ω 0,001 Ω ± (1,5 % + 30 číslic) 20,00 Ω ± (1,5 % + 3 číslic) 200,0 Ω ± (1,5 % + 3 číslic) 0,1 2000 Ω ± (1,5 % + 0,01 číslic) 1 Ω ± (% + 5 číslic) Max. Napětí naprázdno 90 AŽ 5,8 V Ochrana proti přetížení 250 Vrms Tester průchodnosti Rozsah měření rozlišení 2000 Ω 0,01 Ω Max. Napětí naprázdno: 5,8 V. Ochrana proti přetížení 250 Vrms Zkratový proud > = 200 mA Odpor smyčky L-PE (Hi-AMP): Testovací proud 4,0 A. Přesnost měření 0,23 … 9,99 Ω 0,01 Ω ± (5 % + 6 číslic) 10,0... 99,9 Ω 0,1 Ω ± (5 % + 6 číslic) 100... 999 Ω 1 Ω ± (5 % + 6 číslic) L-PE (bez spuštění): Zkušební proud 15 mA, rozsah měření přesnost 0,23... 9,99 Ω 0,01 Ω ± (5 % + 6 číslic) 10,0... 99,9 Ω 0,1 Ω ± (5 % + 6 číslic) 100... 999 Ω 1 Ω ± (5 % + 6 číslic) L-N: Zkušební proud 4,0 a, rozsah měření: Přesnost 0,23... 9,99 Ω 0,01 Ω ± (4 % + 4 číslic) 10,0... 99,9 Ω 0,1 Ω ± (4 % + 4 číslic) 100... 999 Ω 1 Ω ± (4 % + 4 číslic) Test RCD RCD (in) 10 mA, 30 mA, 100 mA, 300 mA, 650 mA, 1 A Faktory x 1/2, x1, x2, x5 Přesnost doby vybavení ± (1 % + 1 ms) Tvar signálu testovacího proudu sinus (AC), puls (DC) Vypínací charakteristika G a S. Referenční bod 0 ° nebo 180 ° Rozsah napětí 194 - 260 v/AC (50/60 Hz) Přesnost měření proudu ± (5 % + 2 číslice) Měření napětí Přesnost měření 80 - 500 V AC/DC 1 V ± (2 % + 2 ČÍSLICE) Měření frekvence Přesnost měření 45 - 65 Hz, 1 Hz, ±2 Hz Měření uzemnění Přesnost měření 0,00 - 99,99 Ω / 0,01 Ω ± (2 % + 30 číslic) 100,0 - 999,9 Ω / 0,1 Ω ± (2 % + 6 číslic) 1000 - 2000 Ω / 1 Ω ± (2 % + 6 číslic) Obecné specifikace Napájení 8 x 1,2... 1,5 v AA Provozní doba baterií cca 15 h. Měřicí kategorie: CAT III 600 V Stupeň krytí IP65 Displej 3,5" TFT (320 x 240 pixelů) Provozní prostředí 0 až 45 °C, 0 až 95 % RH, nekondenzující Rozměry: 24,2 cm x 10,5 cm x 14,5 cm Hmotnost 1,56 kg

Kategorie produktu: tester izolací

: bez certifikátu

Rozhraní: 1x paralelní
1x ST Duplex
1x USB

: IP65 / 67 (podle IEC 60529, EN 60529)
Ovládací prvek chráněný před stříkající vodou
IP65
IP65 (v uzavřeném stavu)
IP65 / IP67 / IP69K
IP65 (pouzdro)
IP65 (podle DIN 40050)
IP65 / IP68 / IP69K
IP65 / 67 (podle IEC 60529, EN 60529)

Rozm.: (d x š x v) 14.5 x 24.2 x 10.5 mm

Hmotnost: 1.56 kg

Displej: digitální (LCD)

Kategorie měření: CAT III
CAT III 600 V

Šířka: 24.2 mm

V: 10.5 mm

Délka: 14.5 mm

Napájení VDE: na baterie
napájeno akumulátorem
napájení z el. sítě
230 V AC
USB

Paměť (VDE): ano

Průběh zkoušky: automatický

Vlastnosti: RCD/FI test
vč. softwaru

Přesnost: 2 %

Norma VDE: 0100
0100-600

Ke stažení

List technických údajů

List technických údajů 2452485 PCE Instruments PCE-ITE 50 tester izolací

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452485 PCE Instruments PCE-ITE 50 tester izolací

Popis

Odolný instalační tester / izolační odpor / zemní odpor / impedance smyčky / měření napětí / měření nízkého odporu / test RCD je odolný instalační tester s velkým 3,5" TFT barevným LCD displejem. S instalačním testerem můžete zajistit, aby stacionární instalace byly bezpečně a správně instalovány. Díky Dual displeji, intuitivním symbol Díky měření nízkého odporu u testery instalací můžete kontrolovat zemnicí vodiče, kolejnice pro vyrovnání potenciálu a ochranný vodič při nízkoohmové průchodce. Rozsah měření pro měření nízkého odporu je u instalačního testeru v rozsahu 0 - 2000 Ω s rozlišením 0,001 - 1 Ω. Pravděpodobně nejdůležitější měření testery instalací je měření izolačního odporu. Elektrické kabely se při měření izolace vloží pod napětí pro vedení poruchového proudu, který generuje zdrojové přistěhovalectví nebo teplo. Ve většině případů jsou tyto proudy tak minimální, aby je ochranná zařízení nerozpoznala a v nejhorším případě mohly způsobit požár. Tester instalací může provádět měření s testovacím napětím 125 v, 250 v, 500 v nebo 1000 V. Zkušební proud je vždy 1 mA. Měření uzemnění instalačního testeru je nezávislé na napájení ze sítě. Aby se všechny systémy a elektrické obvody napájecího zařízení mohly zapojit do společného potenciálu (referenční nebo referenční potenciál) a aby se zajistila ochrana před zkratovými proudy a přepětím, měl by být odpor uzemnění pokud možno co nejnižší. S rozsahem měření 0 - 2000 Ω v rozlišení 0,01 - 1 Ω nabízí tester instalací všechny předpoklady pro smysluplné měření zemního odporu.

Tento text byl přeložen strojově.
