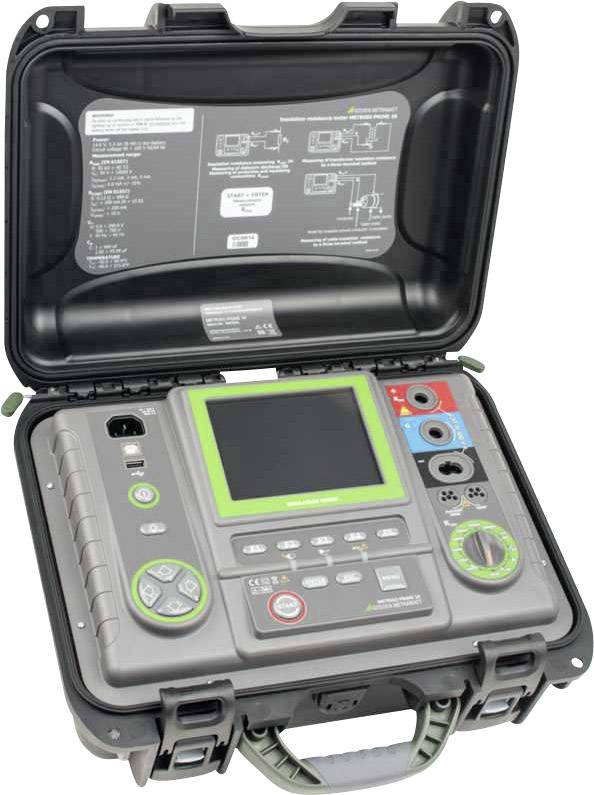

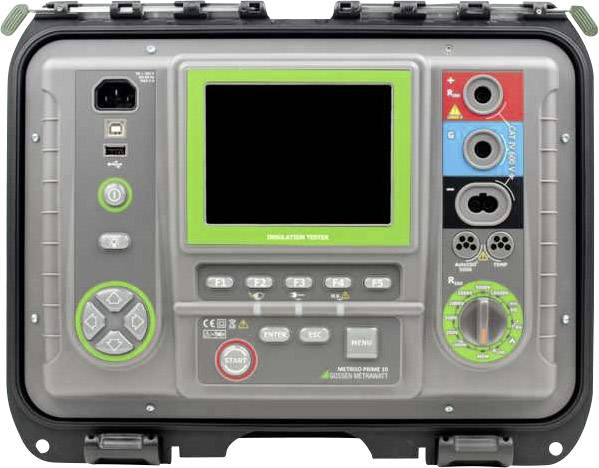

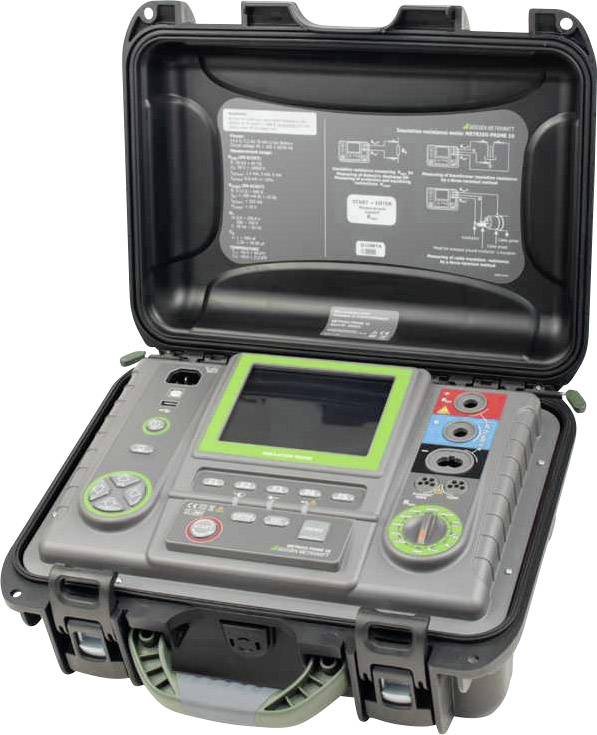

Gossen Metrawatt METRISO PRIME 10 tester izolací 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 40 TΩ
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (132 008,75 Kč / kus)
132 008,75 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Ks skladem!
Hlavní benefity
Měřič izolačního odporu
- Velmi přesný izolační, odpor a měřič napětí až do 40 TΩ s 10 kV zkušební napětí
- Vysoce přesný měřič izolačního napětí Metriso PRIME 10 byl vyvinut pro kontrola poškození izolací a k ochraně proti úrazu elektrickým proudem v Versorgungsnetzten. Slouží pro měření izolačního odporu až 40 TOhm při volně nastavitelné zkušební napětí mezi 50 - 10 000 V. Další výhody jsou automatické přepínání měřicího rozsahu / kapacita výboj; měření kapacity a teploty, odpor a měření napětí AC/DC 0 - 750 V. kategorie CAT IV 600 V
Technické parametry
- Kategorie produktu
tester izolací
- Zkušební napětí
50 V
100 V
250 V
500 V
1000 V
2500 V
5000 V
10000 V
- Měřicí funkce
izolační odpor
bez certifikátu
- Rozsah měření odporu
0,00 - 999 Ω
IP40
- Napájení
90 až 260 V/AC
- Rozm.
(d x š x v) 31 x 39 x 18 cm
- Hmotnost
7 kg
- Displej
digitální
- Izolační odpor (max.)
40 TΩ
- Rozsah měření napětí (max.)
750 V
- Rozsah měření napětí (min.)
0 V
- Kategorie měření
CAT III 1000 V
CAT IV 600 V
- Šířka
39 cm
- V
18 cm
- Délka
31 cm
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 1625569 Gossen Metrawatt METRISO PRIME 10 tester izolací 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 40 TΩ
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1625569 Gossen Metrawatt METRISO PRIME 10 tester izolací 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 40 TΩ
Popis
Měření izolace podle EN 61557-2/VDE 0413-2
Zkušební napětí v pevné stupních: 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10 000 V
Měření s proměnlivou rostoucí napětí
Rozsah měření až do 40 TΩ při zkušebním napětí 10 kV podle IEC 61557-2
Měření indexu polarizace PI a absorpce DAR
Ochrana proti napěťové objekty
Variabilní nastavení mezních hodnot
Digitální filtr pro stabilizaci naměřených hodnot
Vytváření R/I nebo R/U diagramech
Ukládání výsledků testů
Rozsah měření malých odporů podle EN 61557-4/VDE 0413-4
Výhody
Úspora nákladů - přístroj pro mnoho měřících úkolů.
Úspora času - díky grafické znázornění Messverlaufe.
Snadná manipulace - díky intuitivní menu, grafický displej a funkce nápovědy
Rychlé REPRODUKOVATELNOST - díky moderní správa dat
Měřicí kufřík odolný díky - použití v nepříznivých podmínkách a lehký transport.
Použití
Vysoce přesný měřič izolačního napětí Metriso PRIME 10 byl vyvinut pro kontrola poškození izolací a k ochraně proti úrazu elektrickým proudem v Versorgungsnetzten. Podle EN 61557-2 měří odpory do 40 TΩ při 10kV zkušebním napětí. I při vysokofrekvenčním rušení dosahuje absolutně přesných výsledků. Chyba místa lze díky lokalizace s nové "umístění poruchy rychle a jednoduše lokalizovat. Měření izolace jako PI, DAR, DD, měření kapacity, vystupovací test (SV), měření teploty a měření průchodnosti ochranného vodiče jsou.
Vlastnosti
Měření izolace podle EN 61557-2/VDE 0413-2
Zkušební napětí v pevné stupních: 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10 000 V
Měření s proměnlivou rostoucí napětí
Rozsah měření až do 40 TΩ při zkušebním napětí 10 kV podle IEC 61557-2
Měření indexu polarizace PI a absorpce DAR
Měření s odstíněný měřicí kabel - GUARD
Ochrana proti napěťové objekty
Variabilní nastavení mezních hodnot
Digitální filtr pro stabilizaci naměřených hodnot
Vytváření R/I nebo R/U diagramech
Ukládání výsledků testů
Rozsah měření malých odporů podle EN 61557-4/VDE 0413- 4
Zkouška průchodnosti ochranných vodičů a vyrovnání potenciálu spojení zkušebním proudem ≥ 200 mA
Vhodné příslušenství pro každou aplikaci
Tento text byl přeložen strojově.
Zkušební napětí v pevné stupních: 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10 000 V
Měření s proměnlivou rostoucí napětí
Rozsah měření až do 40 TΩ při zkušebním napětí 10 kV podle IEC 61557-2
Měření indexu polarizace PI a absorpce DAR
Ochrana proti napěťové objekty
Variabilní nastavení mezních hodnot
Digitální filtr pro stabilizaci naměřených hodnot
Vytváření R/I nebo R/U diagramech
Ukládání výsledků testů
Rozsah měření malých odporů podle EN 61557-4/VDE 0413-4
Výhody
Úspora nákladů - přístroj pro mnoho měřících úkolů.
Úspora času - díky grafické znázornění Messverlaufe.
Snadná manipulace - díky intuitivní menu, grafický displej a funkce nápovědy
Rychlé REPRODUKOVATELNOST - díky moderní správa dat
Měřicí kufřík odolný díky - použití v nepříznivých podmínkách a lehký transport.
Použití
Vysoce přesný měřič izolačního napětí Metriso PRIME 10 byl vyvinut pro kontrola poškození izolací a k ochraně proti úrazu elektrickým proudem v Versorgungsnetzten. Podle EN 61557-2 měří odpory do 40 TΩ při 10kV zkušebním napětí. I při vysokofrekvenčním rušení dosahuje absolutně přesných výsledků. Chyba místa lze díky lokalizace s nové "umístění poruchy rychle a jednoduše lokalizovat. Měření izolace jako PI, DAR, DD, měření kapacity, vystupovací test (SV), měření teploty a měření průchodnosti ochranného vodiče jsou.
Vlastnosti
Měření izolace podle EN 61557-2/VDE 0413-2
Zkušební napětí v pevné stupních: 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10 000 V
Měření s proměnlivou rostoucí napětí
Rozsah měření až do 40 TΩ při zkušebním napětí 10 kV podle IEC 61557-2
Měření indexu polarizace PI a absorpce DAR
Měření s odstíněný měřicí kabel - GUARD
Ochrana proti napěťové objekty
Variabilní nastavení mezních hodnot
Digitální filtr pro stabilizaci naměřených hodnot
Vytváření R/I nebo R/U diagramech
Ukládání výsledků testů
Rozsah měření malých odporů podle EN 61557-4/VDE 0413- 4
Zkouška průchodnosti ochranných vodičů a vyrovnání potenciálu spojení zkušebním proudem ≥ 200 mA
Vhodné příslušenství pro každou aplikaci
Tento text byl přeložen strojově.
Obsah balení
- 1 x METRISO PRIME 10
- Zásuvky pro banánky, červená - 11 kV kabel, 3 m, stíněný, (CAT IV 1000 V) s banánkovou zásuvkou, černá - "E" kabel 10 kV, 3 m, (CAT IV 1000 V) s banánkovou zásuvkou, modrá 3 x krokosvorka 5,5 kV, 32 A (CAT IV 1000 V), černá, červená a modrá 2 x měřicí hroty 5,5 kV, 32 A s banánkovou zásuvkou, červená a černá 1 x teplotní sonda (Z55 5J) 1 x USB kabel 1 x síťový kabel 230 V 1 x kapsa na příslušenství 1x návod k obsluze 1 x certifikát o kalibraci 1 x ovládání dokument pro lithium-iontové baterie 1 x Sicherheitsbeiblatt měřicí příslušenství
