Name: PCE Instruments PCE-HFG 10K-ICA Hydraulický prstencový tlakový snímač 0 - 10000 N ISO
Brand: PCE Instruments
SKU: 3812859
Availability: BackOrder

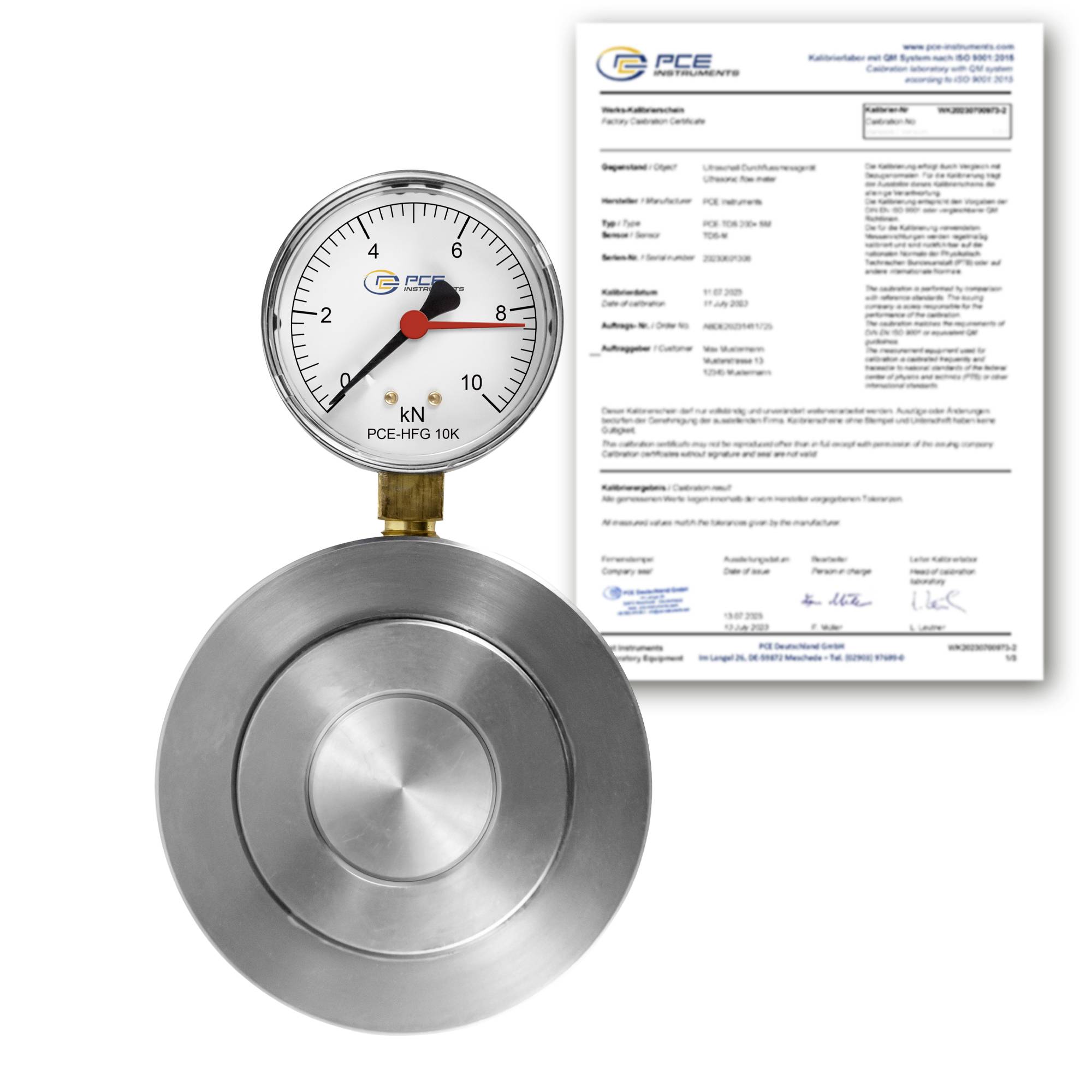

Kruhový kovový silomer s číselníkovou stupnicí a certifikačním dokumentem za ním, označený PCE-HFG 10K a kN.

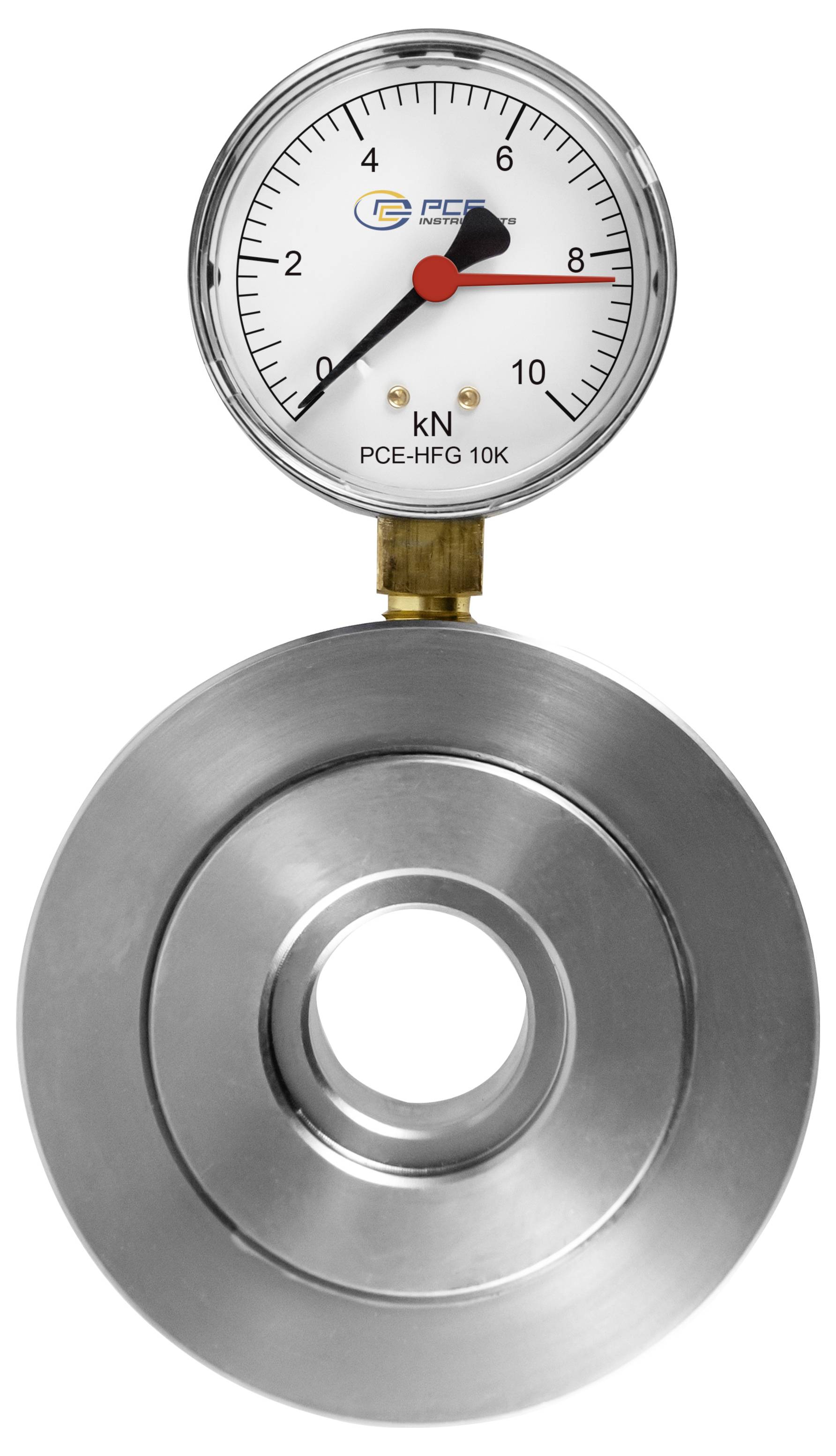

Ciferníkový silomer připojený k kovové prstencovému snímači zatížení, zobrazující měření v kilonewtonech na stupnici 0–10.

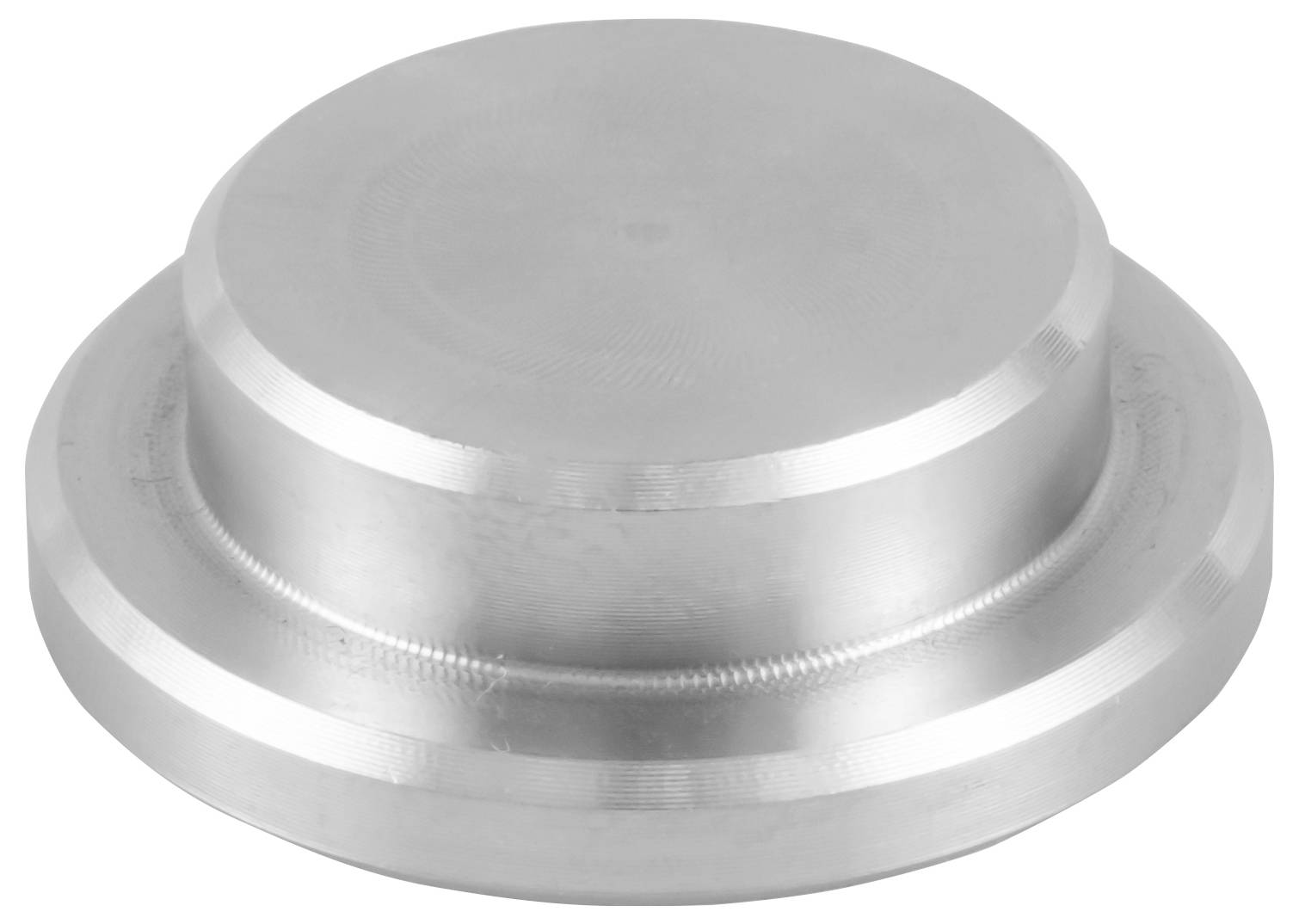

Kovový kulatý obrácený uzávěr nebo záslepka se stupňovitou válcovou základnou, zobrazené na bílém pozadí.

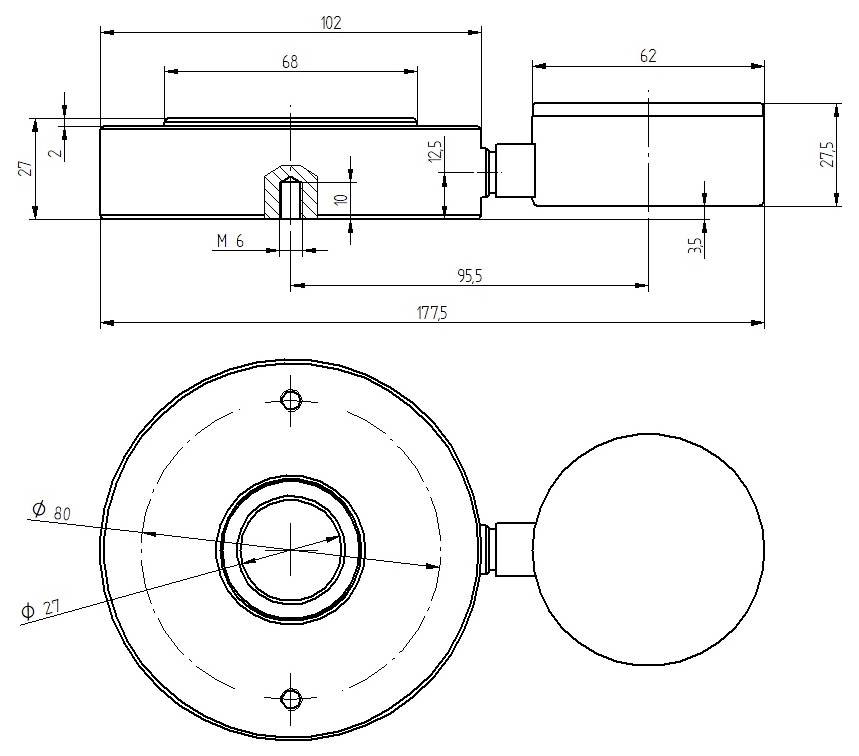

Technický výkres kruhové mechanické součásti s bočně připojenou válcovou sekcí, zobrazující přední a boční pohled s rozměry a závitovanou dírou M6.

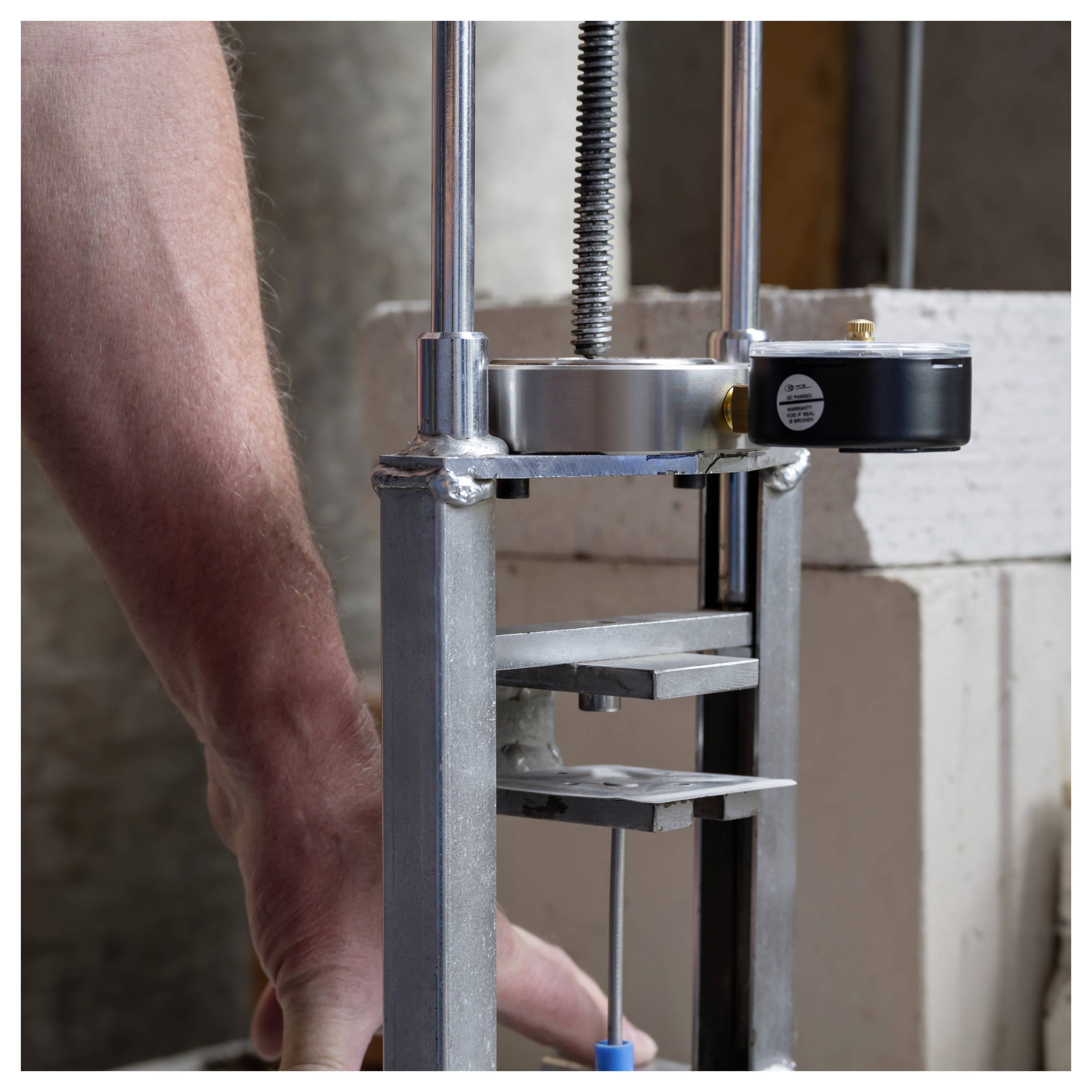

Detailní pohled na stroj pro zkoušku stlačování s rukou osoby upravující vzorek pod lisem.

1/5

Dodatečné informace:

Datasheety: (PDF)

Doručení: Čt 10. 12. 2026

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (17 971,07 Kč / kus)

17 971,07 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ PCE-HFG 10K-ICA

Hydraulický kapalný snímač z nerezové oceli
Měření statických tlaků
Snímače síly a tlakové razítko
Upínání šroubů pro axiální montáž
Integrovaný ukazatel tahu
Ukazatel síly tlaku v kilonewtonech [KN]
Vč. kalibračního certifikátu ISO

Technické parametry

Síla
Rozsah měření: 0 až 10000 N
Rozlišení 200 N.
Přesnost ±1,95 % jednotky
Obecné technické údaje
Jednotky (jednotky) KN
Typ displeje bez displeje
Senzor hydraulického snímače síly
Upevnění otvory 2x M6
Rozměry displeje: Ø 55 mm, délka hydraulické hadice: 100 cm
Stupeň krytí IP52
Provozní podmínky 0 … 50 °C , 20... 90 % relativní vlhkost
Skladovací podmínky -10... 60 °C , 20... 90 % relativní vlhkost
Rozměry ( d x š x v x D) 175 x 100 x 28 x 55 mm
Hmotnost 1600 g

Kategorie produktu: Hydraulický prstencový tlakový snímač

Displej: analogový

Rozsah měření síly (max.): 10000 N

: ISO

Rozm.: (d x š x v) 175 x 100 x 28 mm

Hmotnost: 1.6 kg

Rozlišení (síla): 200 N

Základní přesnost (±): 1.85 %

Rozsah měření síly: 0 - 10000 N

Rozsah měření síly (min.): 0 N

Šířka: 100 mm

V: 28 mm

Délka: 175 mm

Ke stažení

List technických údajů

List technických údajů 3812859 PCE Instruments PCE-HFG 10K-ICA Hydraulický prstencový tlakový snímač 0 - 10000 N ISO

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3812859 PCE Instruments PCE-HFG 10K-ICA Hydraulický prstencový tlakový snímač 0 - 10000 N ISO

Popis

Hydraulický snímač síly je založen na principu, že síla, která působí na tlakovém razítku, se měří hydraulicky. Vygenerovaný hydraulický tlak zobrazuje hydraulický snímač zatížení na stupnici v kilonewtonech. Díky integraci ukazatele může náš hydraulický snímač síly zobrazit maximální naměřenou hodnotu.

Další zvláštností hydraulického snímače síly je kruhový otvor o velikosti 27 mm. Pomocí tohoto kruhového otvoru lze pomocí hydraulického snímače síly měřit například vodící kolejnice, hřídele a čepy např. hydraulického lisu. S použitelným razítkovým adaptérem lze hydraulický snímač síly během několika sekund přestavět z měřiče síly s kruhovým pohonem na měřič síly s tlakovým razítkem. Hydraulické snímače síly jsou flexibilně použitelné.

Použije se hydraulický snímač zatížení všude tam, kde působí síly, které mají být změřeny. Hydraulické snímače síly lze optimálně použít při měření údržby a nastavování například průmyslových strojů.
