Name: PCE Instruments PCE-ET 5000 tester uzemnění
Brand: PCE Instruments
SKU: 2452429
Availability: BackOrder

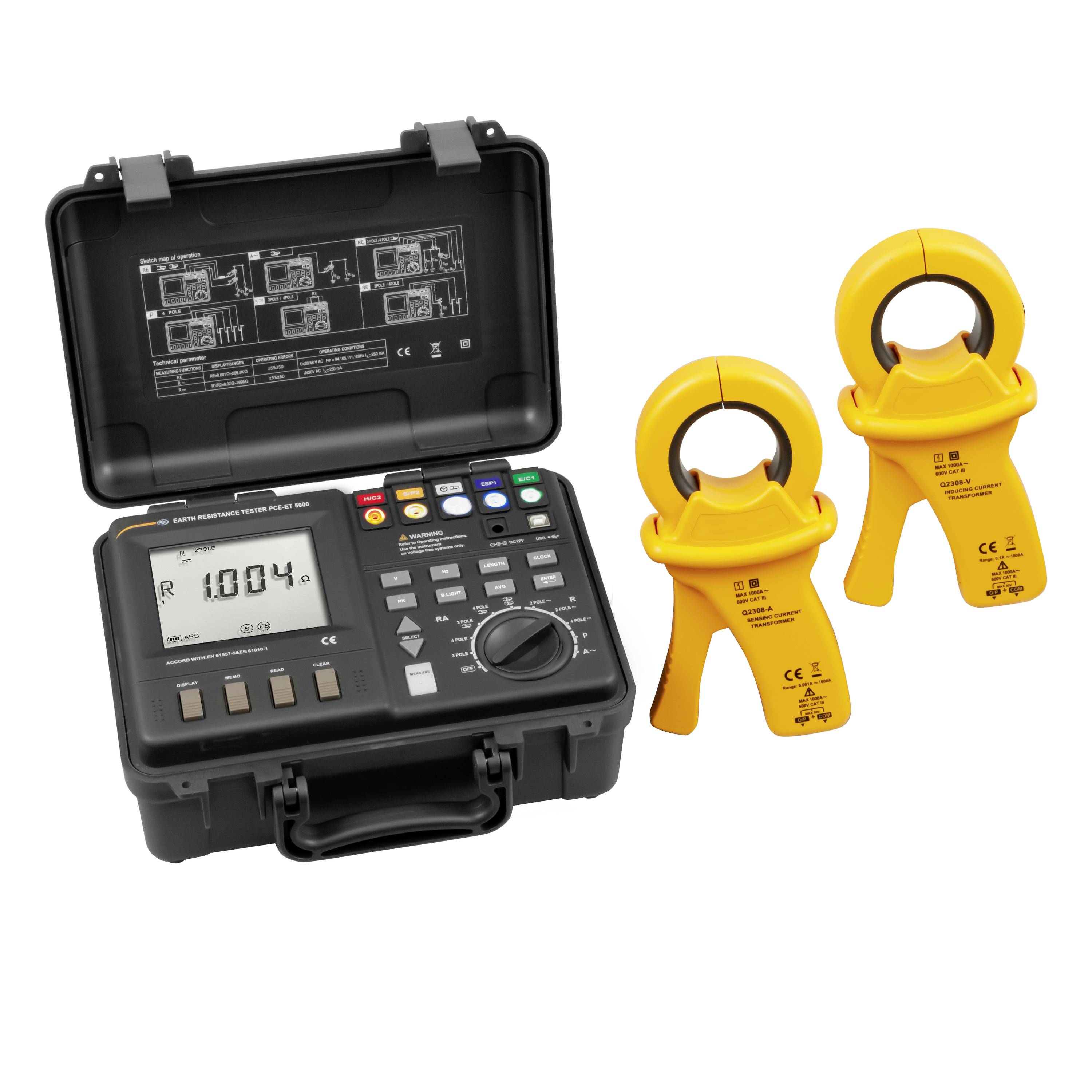

Přenosný elektrický tester v pevném pouzdře se dvěma žlutými čidly se svorkami vedle něj

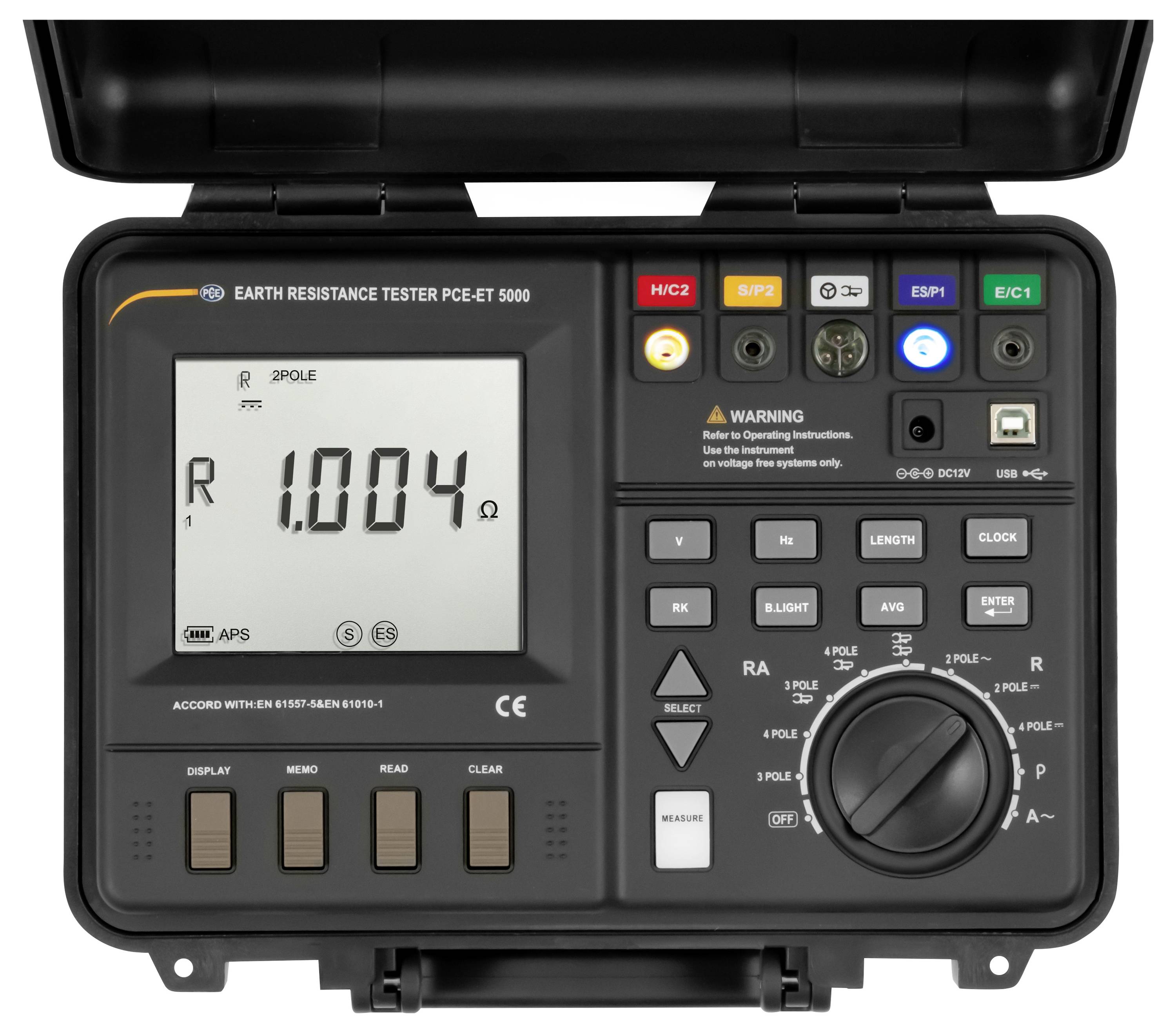

Přenosný měřič zemního odporu s digitálním displejem zobrazujícím 1,004 ohmů, ovládacími tlačítky a rotačním výběračem v ochranném pouzdru.

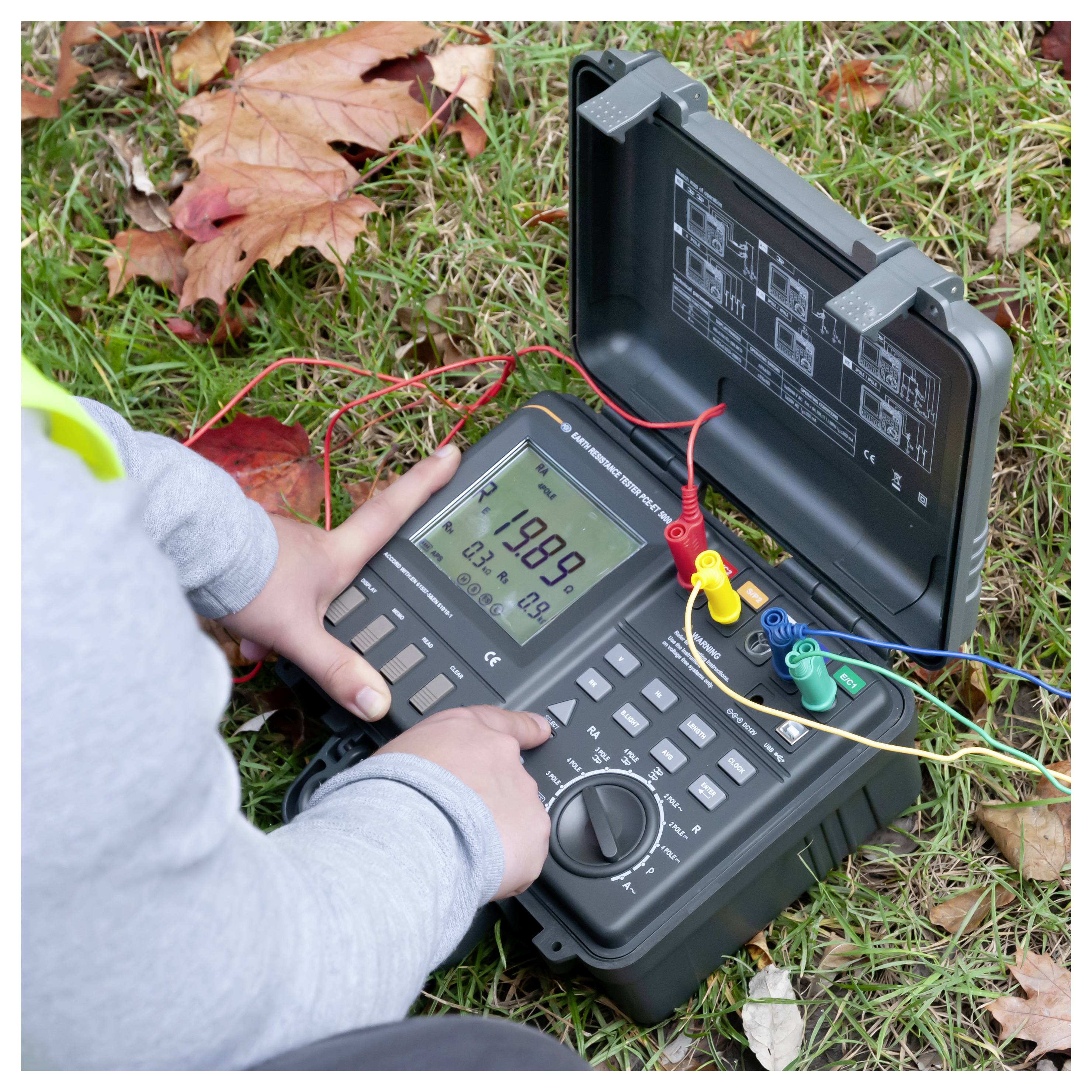

Osoba používající přenosný elektrický testovací přístroj venku na trávě s sondami připojenými k vodičům a víko pouzdra zobrazující schémata zapojení.

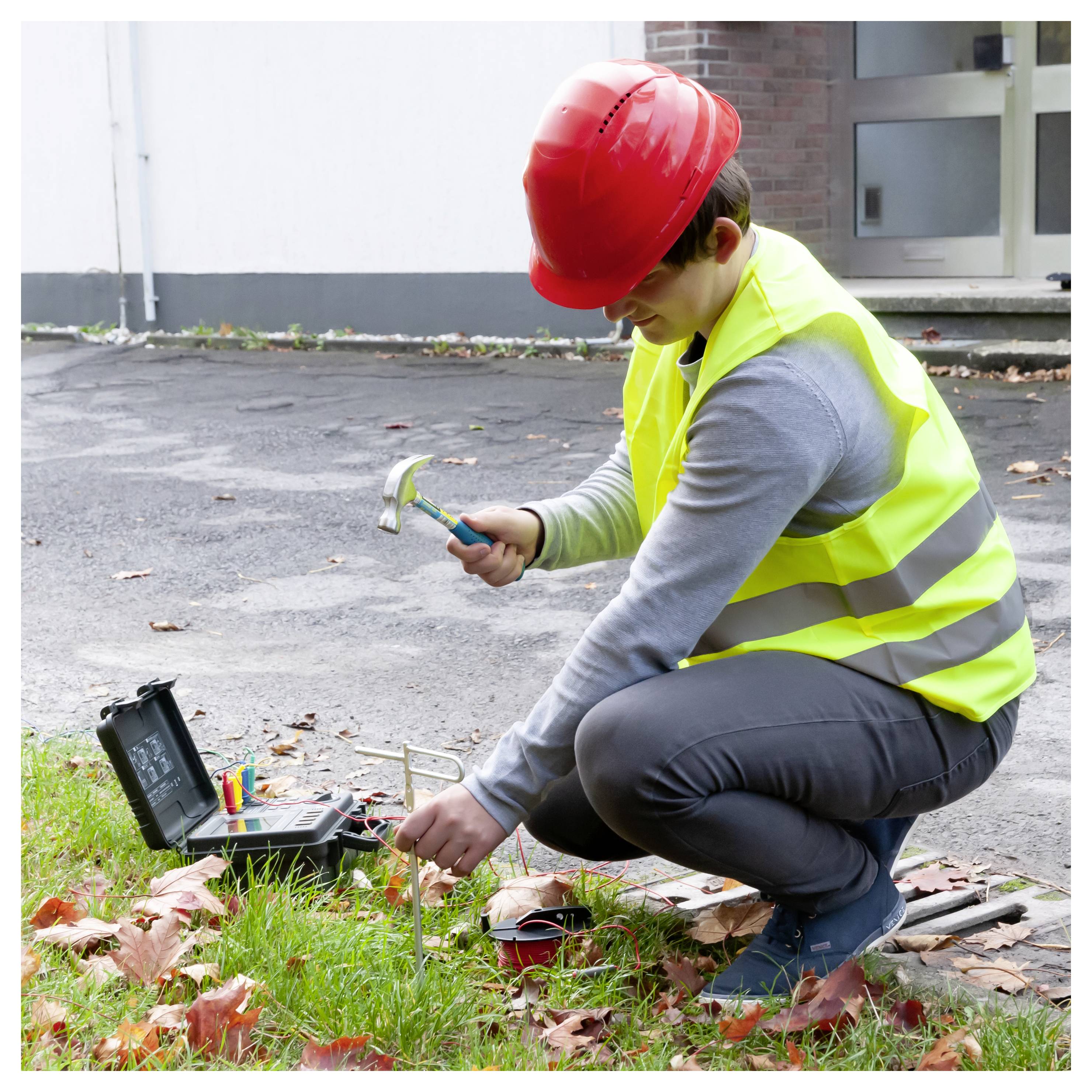

Pracovník v červené přilbě a reflexní veste klečí venku a používá nářadí k inspekci nebo opravě kabeláže v zemi.

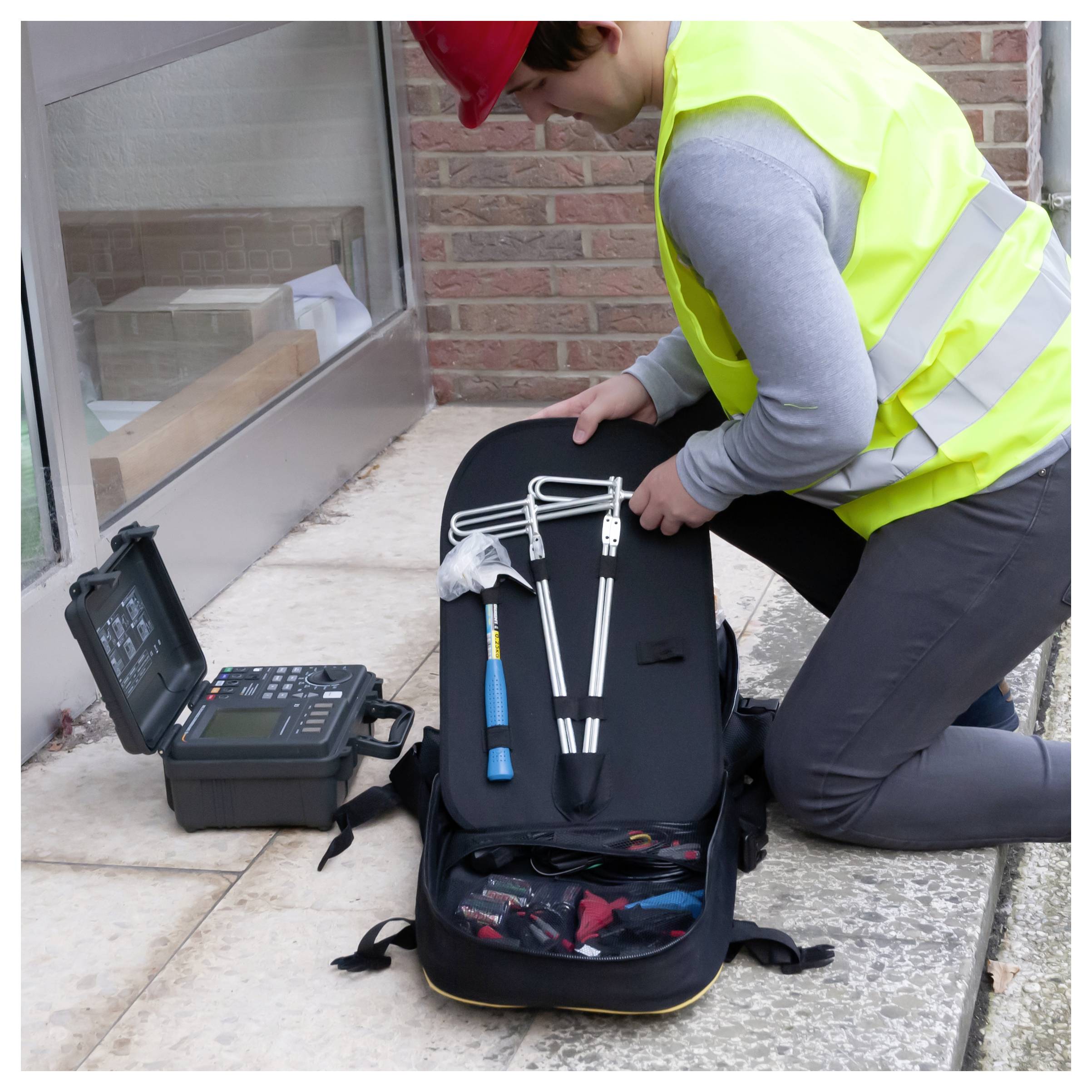

Technik klečící s otevřenou brašnou nářadí a inspekčním vybavením vedle budovy okna, připravující se na práci.

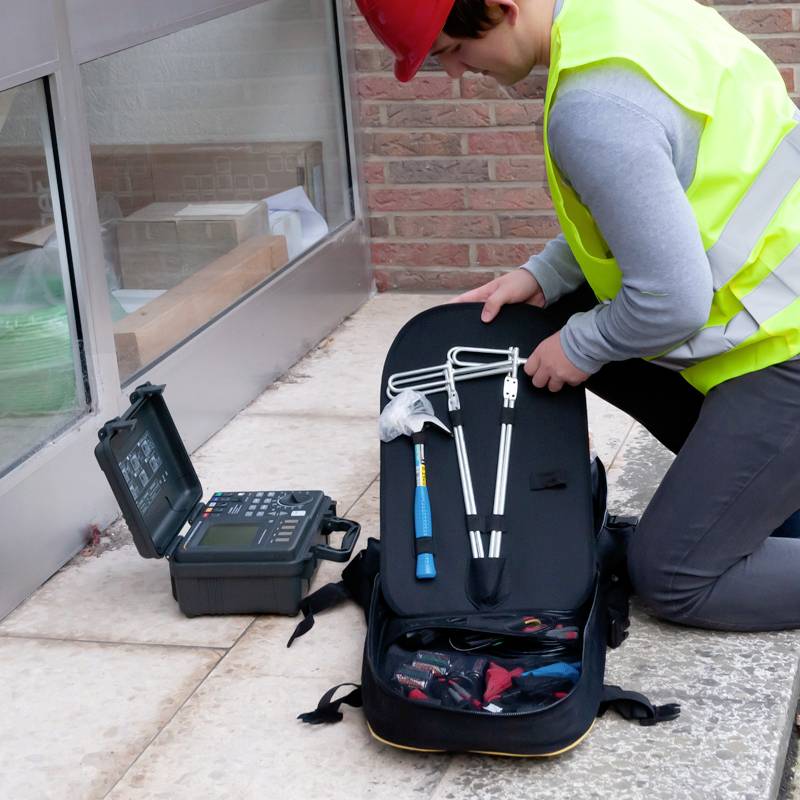

Dělník ve výstražné vestě a helmě obsluhuje měřicí přístroj před budovou. Poblíž má nástroje a otevřené zařízení.

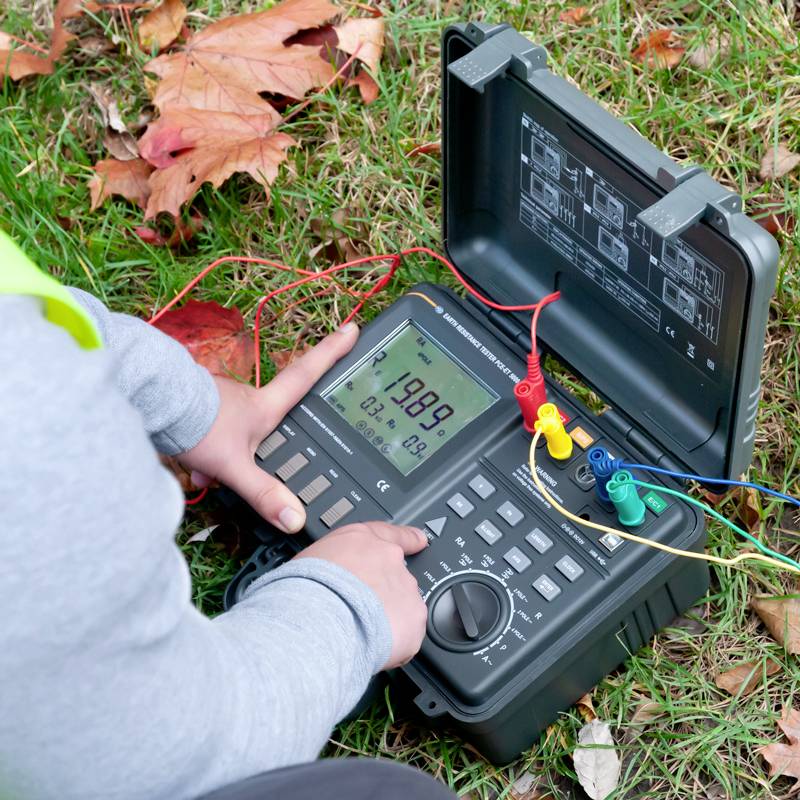

Osoba používá digitální multimetr venku na trávě s podzimními listy. Přístroj ukazuje napětí 19,98 V.

1/7

Datasheety: (PDF)

Doručení: Po 30. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (83 065,79 Kč / kus)

83 065,79 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Přístroj pro měření uzemnění PCE-ET 5000

Mobilní použití díky akumulátoru a bateriím
Datová paměť pro pozdější analýzu na PC
Vizuální přípojka pro snadné ovládání
Alarm při nesprávném připojení měřicího kabelu
Přímé a nepřímé měření odporu
Rušivé proudy, rušivé napětí, rušivé frekvence

Technické parametry

3pólový zemní odpor Testovací napětí 20, 48 v AC Zkušební frekvence 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Zkratový proud 250 mA Doba testování: 26 sekund Odpor sondy Rs< 100 kΩ Pomocný odpor Rh< 100 kΩ Rozlišení 0,001 Ω Rozsah měření re 0,02 Ω... 300 kΩ Přesnost ± (5 % + 10 číslic) USV< 24 V. FST 16... 400 Hz Přesnost se stává v okolí 0... 28 °C,< 80 % RV (nekondenzující). Doba odezvy <15 sekund (potřebný čas k dosažení uvedené přesnosti, po začátku měření při vypnuté průměrné funkci) 4-pólový zemnící odpor Testovací napětí 20, 48 v AC Testovací frekvence 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Zkratový proud 250 mA Doba testování: 30 sekund Odpor sondy Rs< 100 kΩ Pomocný odpor Rh< 100 kΩ Rozlišení 0,001 Ω Rozsah měření re 0,02 Ω... 300 kΩ Přesnost ± (5 % + 10 číslic) USV< 24 V. FST 16... 400 Hz Přesnost se stává v okolí 0... 28 °C,< 80 % RV (nekondenzující). Doba odezvy < 25 sekund (potřebný čas k dosažení uvedené přesnosti, po začátku měření při vypnuté průměrné funkci) 3-pólový zemnící odpor s proudovými kleštěmi Testovací napětí 20, 48 v AC Testovací frekvence 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Zkratový proud 250 mA Doba testování: 26 sekund Odpor sondy Rs <100 kΩ Pomocný odpor Rh <100 kΩ Rozlišení 0,001 Ω Rozsah měření re 0,02 Ω... 20 kΩ/ Přesnost ± (5 % + 10 číslic) USV< 24 V. FST 16... 400 Hz Přesnost se stává v okolí 0... 28 °C,< 80 % RV (nekondenzující). Doba odezvy <25 sekund (potřebný čas k dosažení uvedené přesnosti, po začátku měření při vypnuté průměrné funkci) Pokud je proud na proudových kleštích příliš nízký, měření lze přerušit. 4-pólový uzemňovací odpor s proudovými kleštěmi, testovací napětí 20, 48 v AC testovací frekvence 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Zkratový proud 250 mA Doba testování: 26 sekund Odpor sondy Rs <100 kΩ Pomocný odpor Rh <100 kΩ Rozlišení 0,001 Ω Rozsah měření re 0,02 Ω... 20 kΩ/ Přesnost ± (5 % + 10 číslic) UST< 24 v FST 16... 400 Hz Přesnost se stává v okolí 0... 28 °C,< 80 % RV (nekondenzující). Doba odezvy <25 sekund (potřebný čas k dosažení uvedené přesnosti, po začátku měření při vypnuté průměrné funkci) Pokud je proud na proudových kleštích příliš nízký, měření lze přerušit. Odpor uzemnění pouze pomocí proudových kleští Zkušební napětí 48 v AC Testovací frekvence 94 Hz, 105 Hz, 111 Hz, 128 Hz, zkratový proud AFC 250 mA doba testování 26 sekund rozsah měření re 0,02 Ω ... 150 Ω Rozlišení 0,001 Ω Přesnost ± (5 % + 10 číslic) UST< 24 v FST 16... 400 Hz Přesnost se stává v okolí 0... 28 °C,< 80 % RV (nekondenzující). Doba odezvy <25 sekund (potřebný čas k dosažení uvedené přesnosti, po začátku měření při vypnuté průměrné funkci) Pokud je proud na proudových kleštích příliš nízký, měření lze přerušit. Zemní odpor (odpor vzdálenosti) Testovací napětí 20, 48 v AC testovací frekvence 94 Hz, 105 Hz, 111 Hz, 128 Hz, zkratový proud AFC 250 mA testovací doba 26 sekund rozlišení 0,001 Ω * m rozsah měření re 0,02 Ω ... 1000 kΩ * m Přesnost ± (5 % + 10 číslic) 2pólové měření odporu (AC) Zkušební napětí 20 v AC Zkušební frekvence 94 Hz, 105 Hz, 111 Hz, 128 Hz, zkratový proud AFC 250 mA Doba testování: 26 sekund Rozsah měření re 0,02 Ω... 300 kΩ Rozlišení 0,001 Ω Přesnost ± (5 % + 10 číslic) UST< 24 v FST 16... 400 Hz 2pólové měření odporu (DC) testovací napětí 20 v DC Zkratový proud 250 mA doba testování 26 sekund rozsah měření Re 0,02... 3 kΩ Rozlišení 0,001 Ω Přesnost ± (5 % + 10 číslic) UST< 3 v FST 16... 400 Hz 4-pólové měření odporu (DC) Testovací napětí 20 v DC Zkratový proud 250 mA Doba testování: 26 sekund Rozsah měření re 0,02 Ω... 3 kΩ Rozlišení 0,001 Ω Přesnost ± (5 % + 10 číslic) UST< 3 v FST 16... 400 Hz Kompenzace vedení Testovací napětí 20, 48 v AC Zkušební frekvence 94 Hz, 105 Hz 111 Hz, 128 Hz, zkratový proud AFC 250 mA Doba testování: 26 sekund Rozlišení 0,001 Ω Rozsah měření re 0,02 Ω... 30 Ω Přesnost ± (3 % + 10 číslic) UST< 24 v FST 16... 400 Hz Rušivé napětí Rozsah měření ± 50 v DC 1... 50 V/AC Rozlišení: 0,1 V Přesnost ± (5 % + 5 číslic) Rozsah měření rušivého proudu 20 mA... 2 A Rozlišení 1 mA Přesnost ± (5 % + 5 číslic) Rušivá frekvence Rozsah měření 16... 400 Hz Rozlišení 1 Hz Přesnost ± (1 % + 10 číslic) Další specifikace úložiště dat 100 Naměřené provozní podmínky 0 … 40 °C,< 80 % RV (nekondenzující) Podmínky okolního prostředí pro akumulátor 10... 40 °C,< 80 % RV (Nekondenzující) skladovací podmínky -10... 50 °C,< 90 % RV (Nekondenzující) skladovací podmínky pro akumulátor -20... 30 °C,< 80 % RV (Nekondenzující) výška ložiska< 12.000 m. Provozní výška <2.000 m. Průměr svorek 51 mm Podsvícený LCD displej, 9999 číslic rozsah měření překročení > hodnoty LIMIT hodnoty měření nedosažení hodnoty měření - měřicí frekvence měření uzemňovacího odporu / svodového proudu 1 Hz (pokud je aktivována funkce průměrné hodnoty: Jedna hodnota za každé 4 sekundy) Měřicí frekvence měření napětí 2 Hz měřicí frekvence rušivé napětí 4 Hz měřicí frekvence interferenční frekvence 1 Hz měřicí frekvence interferenční proud 1 Hz rozhraní měřicí konektor: E, ES, s, H, klešťové připojení USB-B, Nabíjecí připojení napájení baterií 6 x 1,5 v D LR14 napájení akumulátoru 1 x 7,2 v nikl-metalhydridový zdroj napájení primární: 100... 240 V, 50... 60 Hz sekundární: 12 v, 3 a max. Příkon se síťovým zdrojem 15 VA max. Příkon s baterií nebo akumulátorem 6 VA doba provozu při provozu na akumulátor cca 5 hodin provozu v akumulátoru cca 9 hodin (bez podsvícení) maximální vstupní napětí vztaženo na uzemnění 300 v rms (Cat III) maximální izolační napětí 6880 v AC: Ochrana proti přepětí 15 sekund 250 v AC mezi přípojkami, rozměry 260 x 125 x 280 mm. Hmotnost cca 2,5 kg. Bezpečnost: EN61010-1:2001, EN61010-031:2002 stupeň znečištění 2, Cat III 300 v, EMC: EN61000-3-2:2000, IEC61326-1:1997 a

Kategorie produktu: tester uzemnění

Rozhraní: USB

: bez certifikátu

Rozm.: (d x š x v) 260 x 125 x 280 mm

Hmotnost: 2.5 kg

Displej: LCD

Údaje o hmotnosti: cca

Obsah: 1 ks

Kategorie měření: CAT III

Metoda měření: bodec

Šířka: 125 mm

V: 280 mm

Délka: 260 mm

Typ: PCE-ET 5000

Ke stažení

List technických údajů

List technických údajů 2452429 PCE Instruments PCE-ET 5000 tester uzemnění

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452429 PCE Instruments PCE-ET 5000 tester uzemnění

Popis

Zemnící nůž s pamětí / mobilní použití díky akumulátoru možný / měření odporu / test ochranných vodičů / vizuální pomoc připojení / test vodiče před bleskem / zkouška podsvícení pozadí měření rušivých napětí, frekvencí a proudů uzemňovacího měřiče je mnohostranně použitelný měřič odporu. S tímto měřičem uzemnění lze provádět nejrůznější měření odporu. Měřič uzemnění umožňuje provádět normální měření odporu 2pólových nebo 4-pólových aplikací. Se zemnícím nožem je také možné měřit odpor země. Pro měření odporu uzemnění jsou součástí dodávky odpovídající zemnící hroty. Tyto zemnící hroty lze snadno připojit pomocí dodaného samostatného kabelu o délce 20 m k měřičem uzemnění. Další důležitou měřicí funkcí je měření odporu např. na vodičích blesku. Toto měření slouží ke kontrole svodiče blesku například ve školách nebo univerzitních budovách a je nezbytné pro odvádění možného útoku blesku do země. Pomocí tohoto měřiče uzemnění lze zjistit, zda je svodič blesku správně připojen k zemi a zda má správnou hodnotu odporu, aby byl do země odbočen blesk. Pro zajištění bezchybného měření má měřič uzemnění funkci rozpoznání měřicí přípojky. Poté, co uživatel seřídí měřič uzemnění na požadovanou měřicí funkci, osvětlují potřebné přípojky. Pokud uživatel zvolil nesprávné připojení, měřič uzemnění zvukově i vizuálně signalizuje obsluhu. Zároveň je měření pomocí měřiče uzemnění odmítnuto, dokud není měřicí přístroj správně připojen. Díky tomu jsou chybná měření silně omezena inteligentním měřičem uzemnění. Měřič uzemnění má také paměť. Díky tomu lze po jednom měření přenést a vyhodnotit naměřená data z měřiče uzemnění do počítače.
