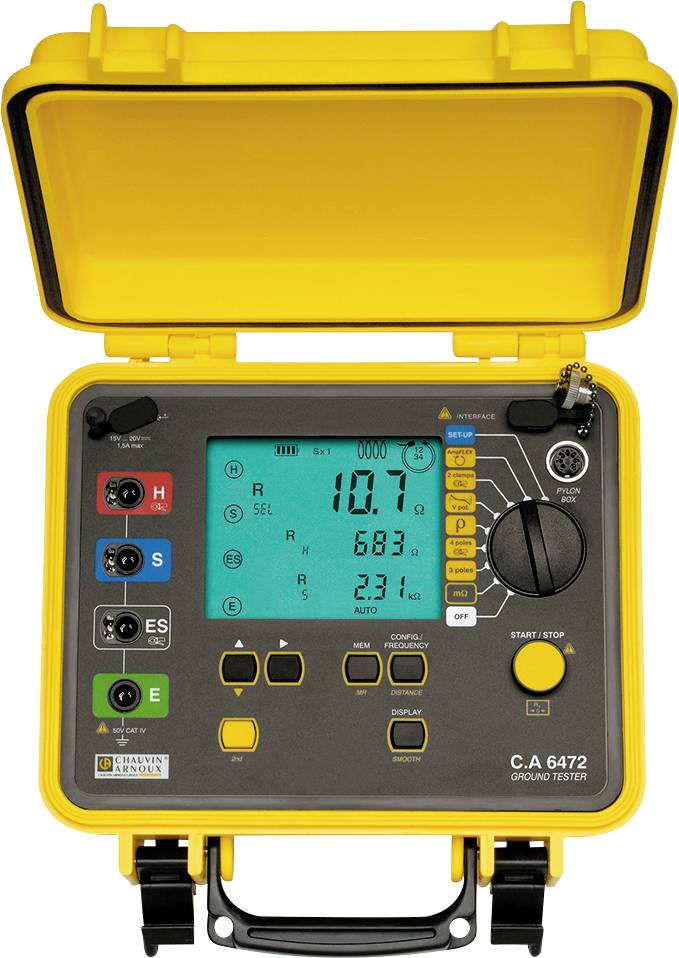

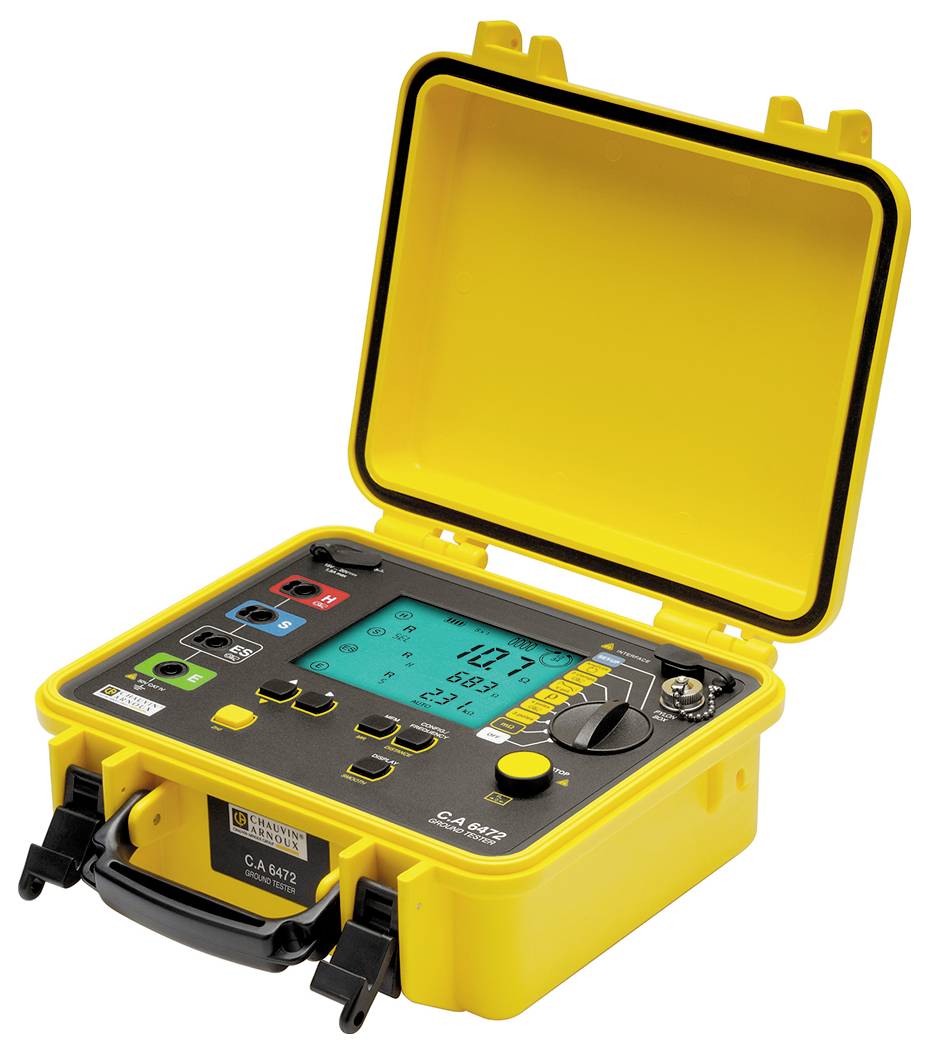

Chauvin Arnoux C.A 6472 tester uzemnění

Přístroj C.A 6472 je vybaven testerem odporu uzemnění a země, díky kterému je možné provádět kompletní a rychlé testování uzemnění všeho druhu, protože kombinuje všechny funkce pro měření uzemnění. Ve spojení s Pylon Box C.A 6474 je možné dokonce i měření uzemnění na vysokonapěťových stožárů, v provozu, jednoduše, komplexně a zcela bezpečně.

Pro praktické použití jsou možné 2 provozní režimy:
Automatický režim: Pouze s několika málo pohyby je zaručeno optimální měření: Volba měřicí funkce na velkém otočném spínači, snadný tisk na tlačítko STOP, odečítání výsledku. Přístroj volí standardní zkušební frekvenci 128 Hz nebo vhodnou jinou frekvenci, pokud jsou signály rušivého signálu.
V režimu odborníků může uživatel zobrazit všechny parametry měření: Frekvenci a napětí testovacího signálu, frekvenční průtok (režim Sweep) atd. a pro hlubší analýzu lze zobrazit další výsledky měření, jako je hladina signálu a frekvence rušivého signálu atd.

Měřič zemního odporu a zemního odporu C.A 6472 umožňuje také následující měření:

Třípólové měření uzemnění s pomocným serem a sondou, přičemž pomocí C.A 6472 lze měřit také odpory sond RS a pomocného serveru Rh a také případná rušivá napětí, takže výsledky měření jsou přesně vyměřitelné.

4pólové a selektivní měření uzemnění s kleštěmi: U více paralelních zemnicích okruhů lze pomocí klešťového transformátorů měřit jednotlivě v každém obvodu. Obzvláště vhodné pro velmi malé uzemňovací odpory.

Měření zemních smyček se 2 kleštěmi: Každá zemní smyčka bez přerušení individuálně měří.

Měření uzemnění: Pomocí tří měření uzemnění vypočítá C.A 6472 automaticky vazební odpor.

Měření specifického zemního odporu: Automaticky vypočítat metodou rozebření nebo rozmačkávání.

Měření zemského potenciálu: Určení změn zemského potenciálu při rostoucí vzdálenosti od příslušného zemského bodu.
