PCE Instruments PCE-BPD-U-46D digitální panelový měřič

Obrázek aplikace

PCE Instruments PCE-BPD-U-46D digitální panelový měřič-1

1/2

Obrázek aplikace

Doručení: Čt 15. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (17 747,93 Kč / kus)

17 747,93 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

VESTAVNÉ ZOBRAZENÍ PCE-BPD-U-46D

Technické parametry

Funkce převodu analogového signálu na použitelnou hodnotuVstupní signál 4... 20 mA, ±20 mA DC, 0... 10 V DC, ±10 V DCMaximální vstupní signál 100 mA nebo 100 v DCVstupní impedance (měření proudu) 11 ΩVstupní impedance (měření napětí) 932 kΩPočet číslic 4Výška číslic: 60 mmMaximální odstup při čtení 25 m.Přesnost 0,05 % v. MB.Měřicí frekvence: 15 HzDoba odezvy při změně hodnoty z 0 na 99 % signálu 120 msRozsah zobrazení: -1999 ... 9999Počet výstupů 2Příkon 3 W (bez volitelného příslušenství) Příkon 5 W (s volitelným příslušenstvím)Napájení senzoru 20, 15, 10, 5 v DCPřesnost napájení senzoru ±5 %Maximální napájení senzoru 35 mA (s ochranou proti zkratu)Napájení 11... 36 V/DCHmotnost 2200 gDalší specifikacePrůřez kabelu

Kategorie produktu: digitální panelový měřič

Měřicí funkce: proud

Rozsah měření (min.): 4 mA

Typ: PCE-BPD-U-46D

Rozsah měření (max.): 100 mA

Technologie displeje: LED

: IP65

Displej (counts): 999999

Provozní napětí: 265 V/AC

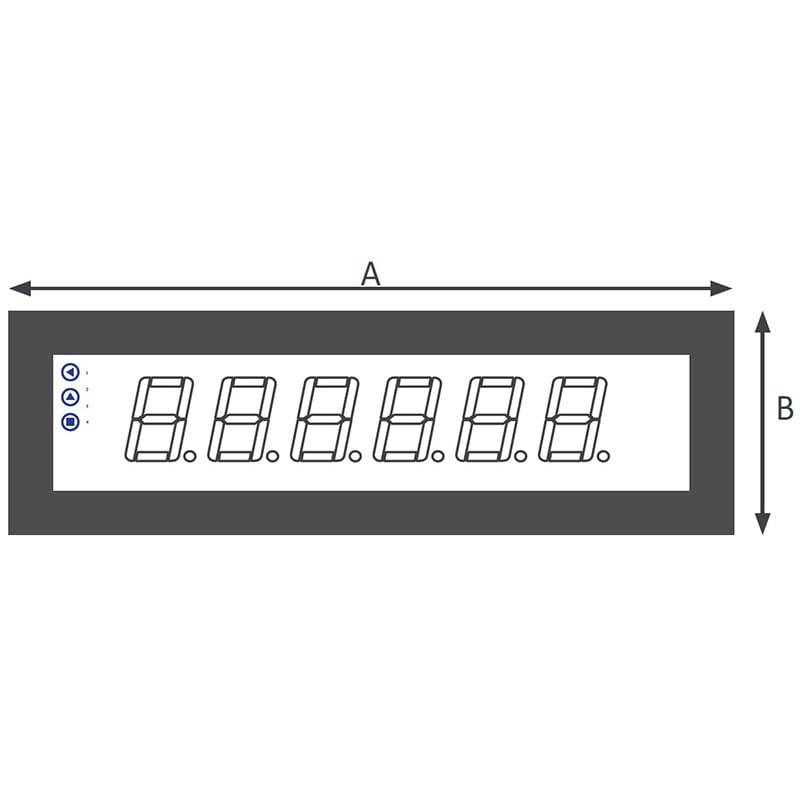

Rozm.: (d x š x v) 542 x 55 x 166 mm

Hmotnost: 3500 g

Provozní napětí max.: 265 V/AC

Min. provozní napětí: 85 V/AC

Osvětlení displeje: červené

Vlastnosti: konfigurovatelné jednotky

Šířka: 55 mm

V: 166 mm

Délka: 542 mm

Výška číslic: 100 mm

: bez certifikátu

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2813564 PCE Instruments PCE-BPD-U-46D digitální panelový měřič

Popis

Displej je navržen tak, aby bylo možné z velké vzdálenosti odečítat naměřené hodnoty. Při výšce číslic 60 mm nebo 100 mm je vzdálenost pro displej 25 m nebo 50 m. Červené LED na displeji umožňují odečítání naměřených hodnot i při velmi Heller. Pouzdro zobrazení je z kovu a IP65 je chráněno před stříkající vodou. Díky tomu lze ukazatel použít v nepříznivých podmínkách. Jako vstupní signál je k dispozici mnoho různých variant zobrazení. Mimo jiné podporuje zobrazení 4 … 20 mA a impulzy. Nakonfiguruje zobrazení přímo na klávesnici. Volitelně jsou k dispozici při zobrazení výstupních rozhraní. Díky tomu lze na displeji zobrazit procesní signály a impulzy, např. při dosažení mezní hodnoty. Pro optimální nasměrování při montáži na stěnu může být displej vertikálně nasměrován. Kromě montáže na stěnu lze displej namontovat na skříňové rozvaděče. Izolace na krytu displeje zajišťuje, že se do rozvodné skříně nevstupuje žádná voda.

Tento text byl přeložen strojově.

Provedení

Ukazatel s kovovým krytem Montáž na stěnu a do rozvaděče IP65Jasný červený LED ukazatel individuálně parametrizovanéVýška číslic až 100 mmRůzné výstupní signályDisplej je čitelný z velké vzdálenosti
