PCE Instruments PCE-BPD-U-41D digitální panelový měřič
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (25 070,25 Kč / kus)
25 070,25 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
VESTAVNÉ ZOBRAZENÍ PCE-BPD-U-41D
Technické parametry
- Funkce převodu analogového signálu na použitelnou hodnotuVstupní signál 4... 20 mA, ±20 mA DC, 0... 10 V DC, ±10 V DCMaximální vstupní signál 100 mA nebo 100 v DCVstupní impedance (měření proudu) 11 ΩVstupní impedance (měření napětí) 932 kΩPočet číslic 4Velikost číslic 100 mmMaximální odstup při čtení 50 m.Přesnost 0,05 % v. MB.Měřicí frekvence: 15 HzDoba odezvy při změně hodnoty z 0 na 99 % signálu 120 msRozsah zobrazení -1999... 9999Počet výstupů 2Příkon 5,25 W(Bez volitelného příslušenství) Příkon 6,75 W (s volitelným příslušenstvím)Napájení senzoru 20, 15, 10, 5 v DCPřesnost napájení senzoru ±5 %Maximální napájení senzoru 35 mA (s ochranou proti zkratu)Napájení 11... 36 V/DCHmotnost 2500 gDalší specifikacePrůřez kabelu
- Kategorie produktu
digitální panelový měřič
- Měřicí funkce
proud
- Rozsah měření (min.)
4 mA
- Typ
PCE-BPD-U-41D
- Rozsah měření (max.)
20 mA
- Technologie displeje
LED
IP65
- Montážní šířka
542 mm
- Displej (counts)
999999
- Montážní výška
166 mm
- Provozní napětí
265 V/AC

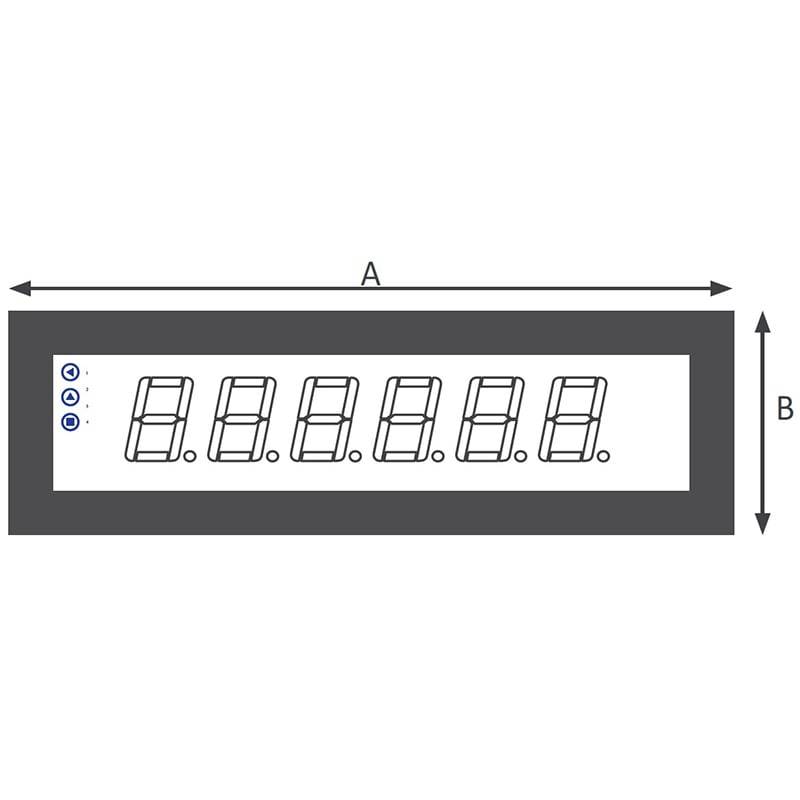

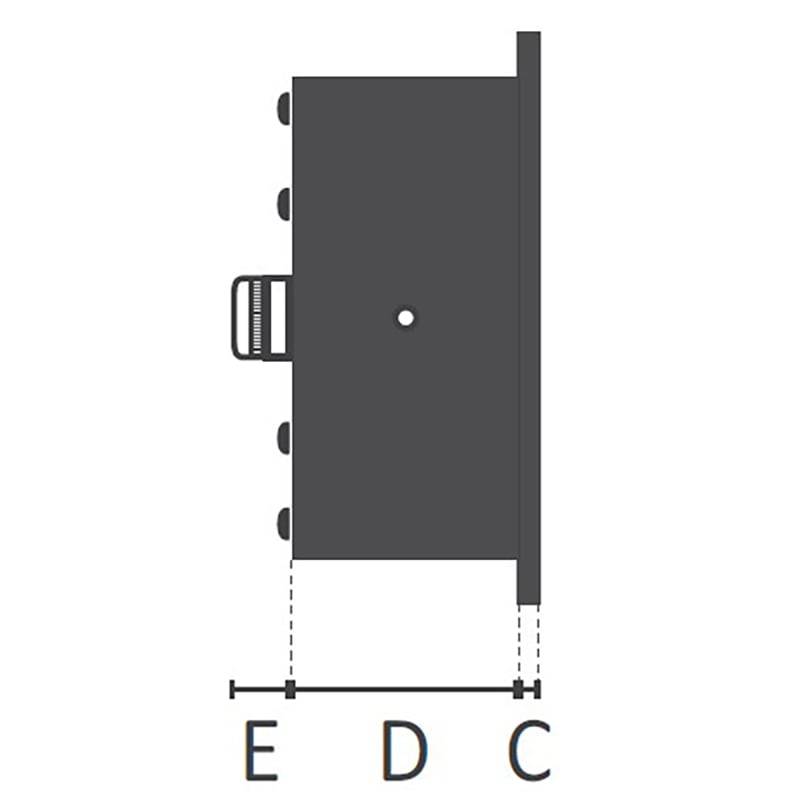

- Rozm.
(d x š x v) 542 x 55 x 166 mm
- Hmotnost
3500 g
- Provozní napětí max.
265 V/AC
- Min. provozní napětí
85 V/AC
- Osvětlení displeje
červené
- Vlastnosti
konfigurovatelné jednotky
- Montážní hloubka
55 mm
- Šířka
55 mm
- V
166 mm
- Délka
542 mm
- Výška číslic
100 mm
bez certifikátu
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2813562 PCE Instruments PCE-BPD-U-41D digitální panelový měřič
Popis
Displej je navržen tak, aby bylo možné z velké vzdálenosti odečítat naměřené hodnoty. Při výšce číslic 60 mm nebo 100 mm je vzdálenost pro displej 25 m nebo 50 m. Červené LED na displeji umožňují odečítání naměřených hodnot i při velmi Heller. Pouzdro zobrazení je z kovu a IP65 je chráněno před stříkající vodou. Díky tomu lze ukazatel použít v nepříznivých podmínkách. Jako vstupní signál je k dispozici mnoho různých variant zobrazení. Mimo jiné podporuje zobrazení 4 … 20 mA a impulzy. Nakonfiguruje zobrazení přímo na klávesnici. Volitelně jsou k dispozici při zobrazení výstupních rozhraní. Díky tomu lze na displeji zobrazit procesní signály a impulzy, např. při dosažení mezní hodnoty. Pro optimální nasměrování při montáži na stěnu může být displej vertikálně nasměrován. Kromě montáže na stěnu lze displej namontovat na skříňové rozvaděče. Izolace na krytu displeje zajišťuje, že se do rozvodné skříně nevstupuje žádná voda.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Ukazatel s kovovým krytem Montáž na stěnu a do rozvaděče IP65Jasný červený LED ukazatelindividuálně parametrizovanéVýška číslic až 100 mmRůzné výstupní signályDisplej je čitelný z velké vzdálenosti
Obsah balení
- 1x displej PCE-BPD-u-41D.
