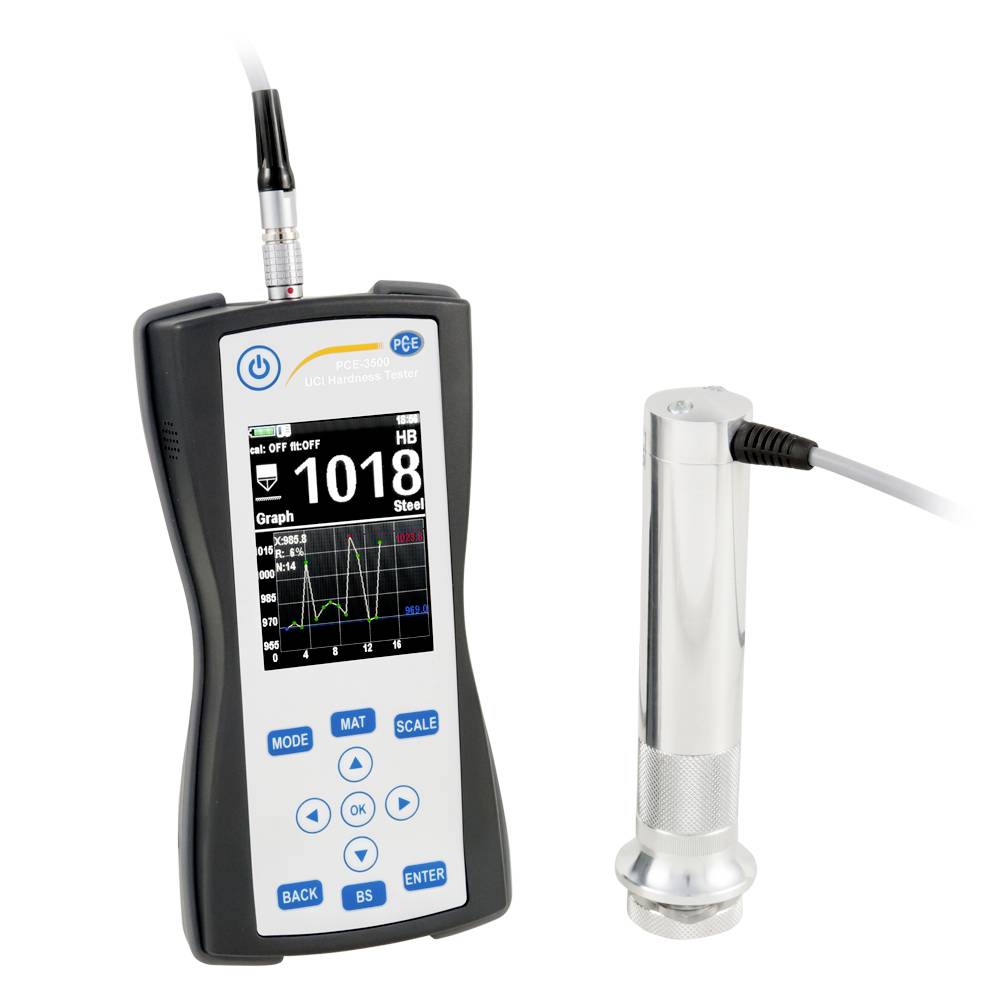

PCE Instruments PCE-3500 přístroj na měření tvrdosti Brinell , Vickers , UCI , Rockwell , Leeb , pevnost v tahu (MPa)

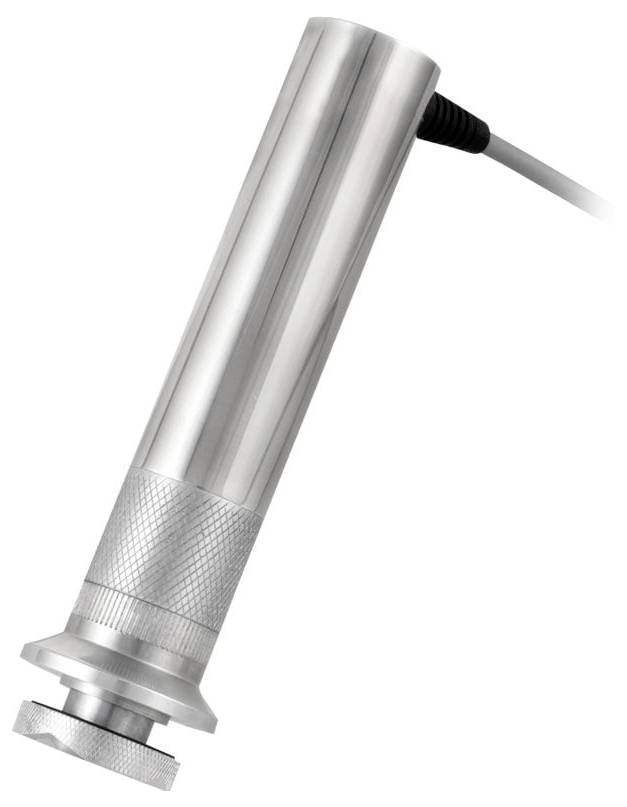

Ultrazvukový měřič tvrdosti materiálů slouží k nedestruktivnímu měření tvrdosti kovových součástek. Ultrazvukový měřič tvrdosti materiálů pracuje v souladu s metodou Ultrasonic-Contact impedance. Při UCI metodě je na testovací sondě s vlastní rezonancí navrženo Vickers-Diamant. Zatlačením zkušební sondy se utlumí kmitací frekvence podle tvrdosti povrchu a v závislosti na E-modulu v oblasti kufříku a na kontaktní ploše. Výsledný posun frekvence může stanovit tvrdost povrchu s přihlédnutím k charakteristiku materiálu.

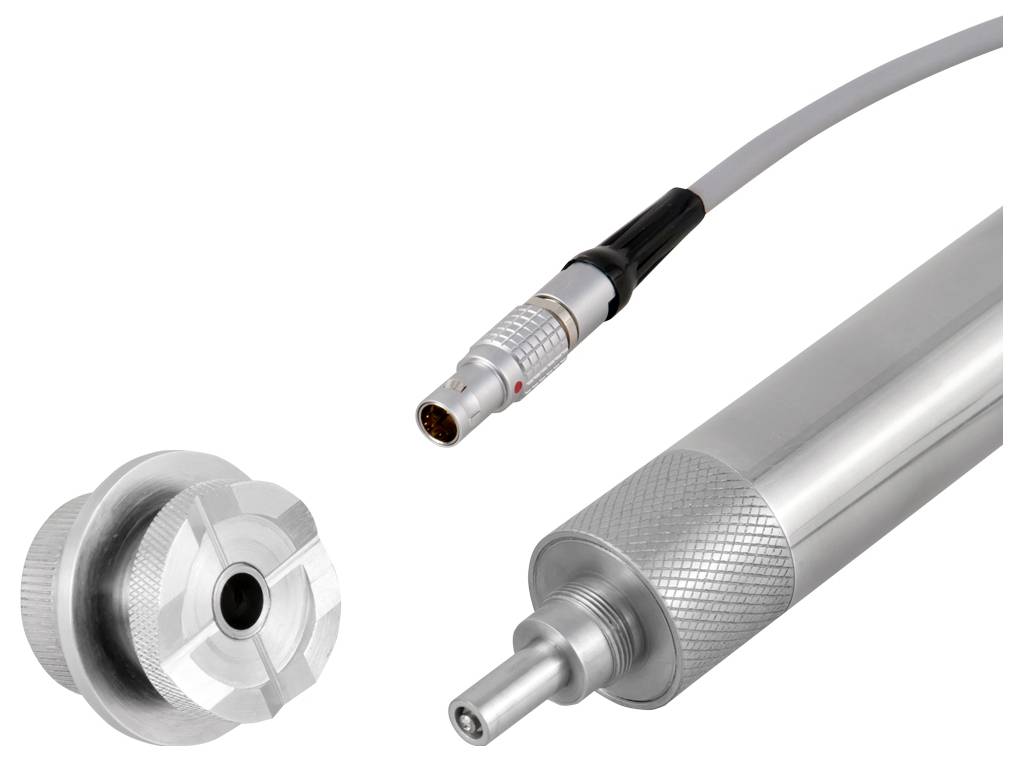

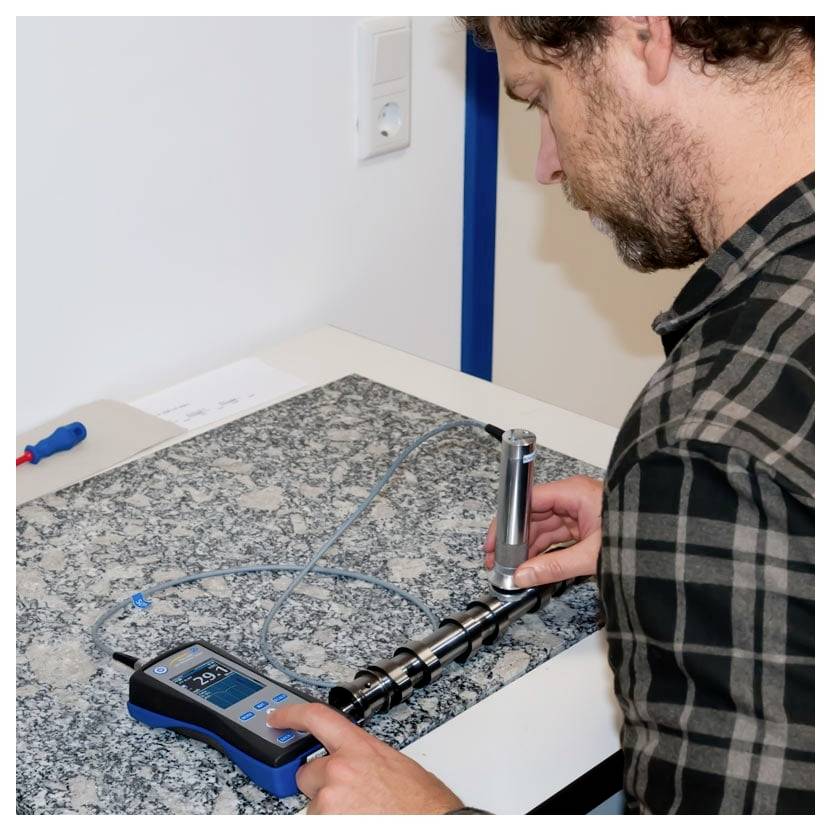

Ultrazvukový měřič tvrdosti materiálů pracuje nedestruktivně. Je zde mikroskopicky malý dojem, že oči jsou obvykle neviditelně. Vzhledem k nízké průrazné hloubce diamantů Vickerse je ultrazvukový měřič tvrdosti materiálů vhodný zejména pro okrajově tvrzené součástky, které vznikají např. při nitriaci nebo při indukčnosti. Typické způsoby použití jsou: Lisovací nástroje, tenkostěnné součástky, ozubená kola, turbínové lopatky, vačkové hřídele nebo svarové švy. Ultrazvukový měřič tvrdosti materiálů se hodí i pro mnoho dalších použití při měření tvrdosti materiálů. Díky výměnným sondám s různými lisovými silami lze pokrýt nejrůznější aplikace.

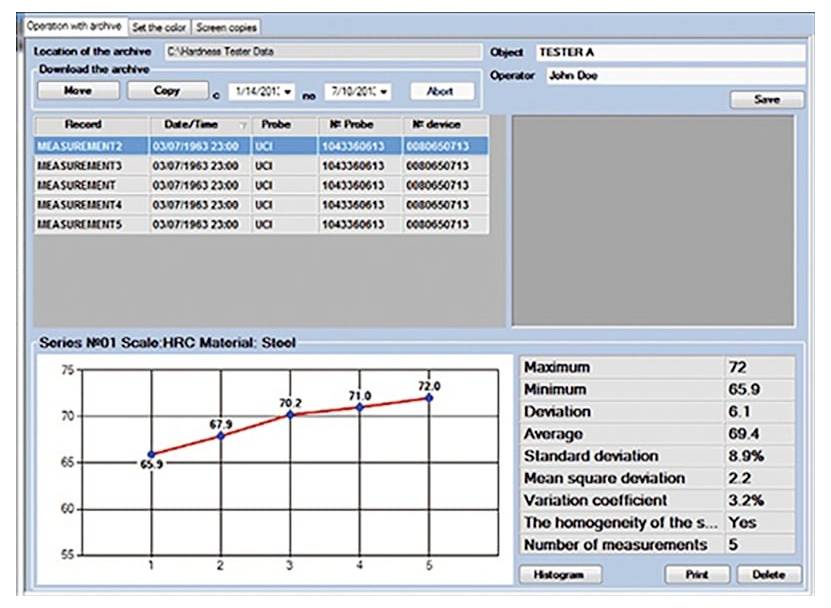

Po měření tvrdosti určité součásti zobrazí ultrazvukový měřič tvrdosti materiálů různé statistické hodnoty jako min./max. A průměrné hodnoty. Stejně tak lze stanovit směrodatnou odchylku a další koeficienty, včetně zobrazení histogramu. Protože je ultrazvukový měřič tvrdosti materiálů vybaven interní pamětí, může být vyhodnocení naměřených dat po měření prováděno pomocí softwaru.
