PCE Instruments PCE-TG 300-HT5 měřič tloušťky materiálu 2 - 600 mm
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (27 202,48 Kč / kus)
27 202,48 Kč
Bez DPH.
Doprava zdarma
Už jen 4 Ks skladem!
Hlavní benefity
PŘÍSTROJ PRO MĚŘENÍ TLOUŠŤKY PCE-TG 300-HT5
- Ultrazvukový měřič tloušťky materiálů série PCE-TG 300Velký rozsah měření až do 600 mmRůzné senzory k dispozici (varianty)Režim puls Echo nebo EchoPro všechny homogenní materiály Funkce tisku přes BluetoothUSB konektorInterní paměť pro naměřené hodnotyProvoz na baterie
Technické parametry

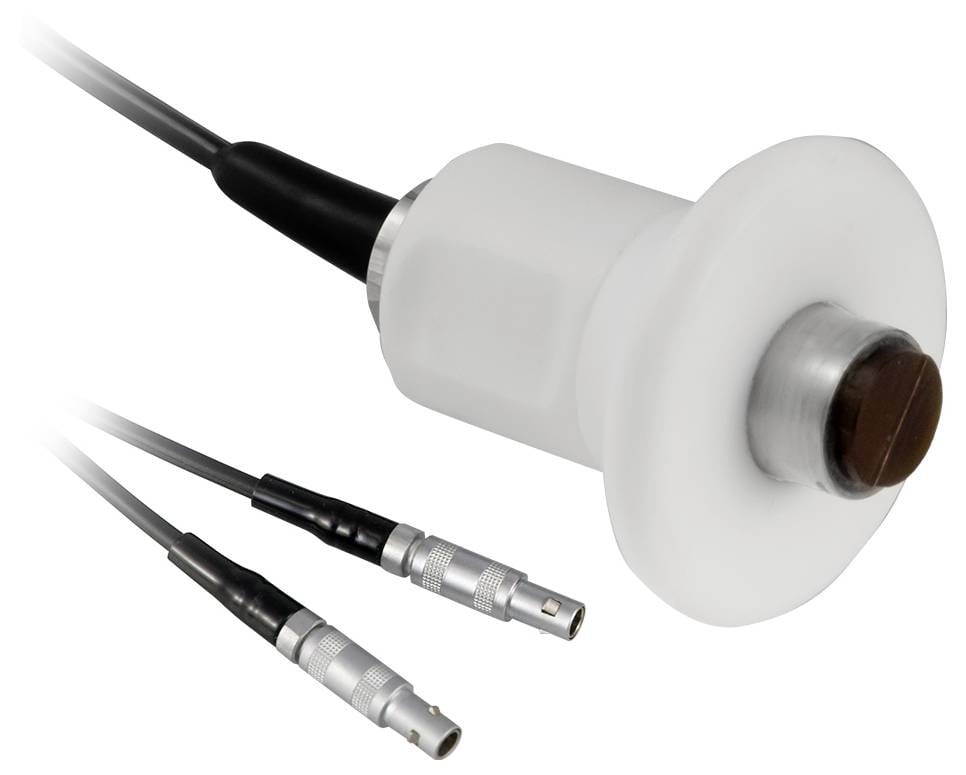

- Senzor PCE-TG-HT5 rozsah měření 1... 600 mm (ocel)Minimální průměr potrubí 30 mmFrekvence 5 MHzPrůměr 12 mmPro vysoké teploty (max. 300 °C)PŘÍSTROJ PCE-TG 300-HT5 Rozsah měření P-E: Puls-Echo režim 0,65... 600 mm (ocel), E-E: Echo režim 2,50... 60 mmPřesnost ±0,04 mm H[mm] (<10 mm); ±0,4 % H[mm] (>10 mm) H odkazuje na tloušťku materiálu v obrobkuRozlišení 0,1 mm / 0,01 mm / 0,001 mm (nastavitelné)Měřitelné materiály kovy, plasty, keramika, epoxidová pryskyřice, sklo a všechny homogenní materiály Pracovní režim puls-Echo (rozpoznání chyb a Lunkeru), Echo režim (prolínání vrstev, např. S výkonem převyšujícím 7kWKalibrace rychlosti zvuku, kalibrace nulového bodu, dvoubodová kalibraceRežim View Nord, Scan režim, diferenční režimJednotky mm / palcePřenos dat tisk přes Bluetooth / USB 2.0Energeticky nezávislá paměť se 100 datovými skupinami po 100 datových souborechDoba provozu: 100 h, automatický režim Standby (nastavitelný)Automatický vypínací mód (nastavitelný)Napájení 4 x baterie AA 1,5 V.Barevný TFT LCD displej s rozlišením 320 x 240 pixelů a nastavením jasuProvozní podmínky 0 … +50 °C, ≤80 % r.F. nekondenzujícíSkladovací podmínky -20... +70 °C, ≤80 % r.F. nekondenzujícíRozměry 185 x 97 x 40 mmHmotnost 375 g
- Kategorie produktu
měřič tloušťky materiálu
- Typ měření
ocel
hliník
mosaz
zinek
polyetylen
litina
křemenné sklo
PVC
litina
měď
Zobrazit více
- Měřicí rozsah
2 - 600 mm
bez certifikátu
- Provozní napětí
6 V
- Rozm.
(d x š x v) 40 x 185 x 97 mm
- Hmotnost
375 g
- Displej
LCD
- Rozlišení
0.01 mm
- Přesnost
0.04 %
- Obsah
1 ks
- měřicí rozsah
600 mm
- Min. měřicí rozsah
2 mm
- Kategorie měření
Ohne Messkategorie
- Metoda měření
vířivý proud
ultrazvukový
- Šířka
185 mm
- V
97 mm
- Délka
40 mm
- Výška číslic
12 mm
Ke stažení
List technických údajů
List technických údajů 2813689 PCE Instruments PCE-TG 300-HT5 měřič tloušťky materiálu 2 - 600 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2813689 PCE Instruments PCE-TG 300-HT5 měřič tloušťky materiálu 2 - 600 mm
Popis

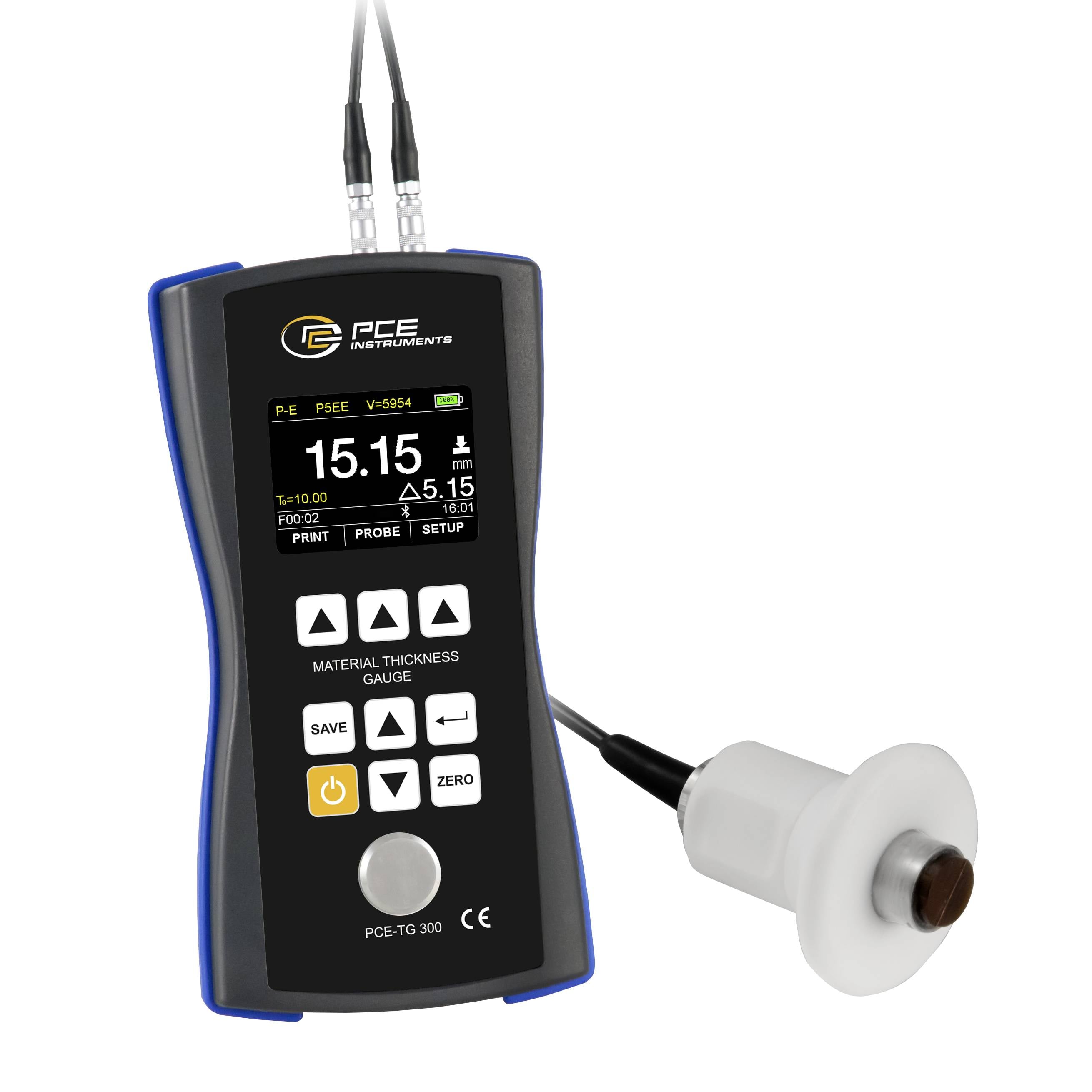

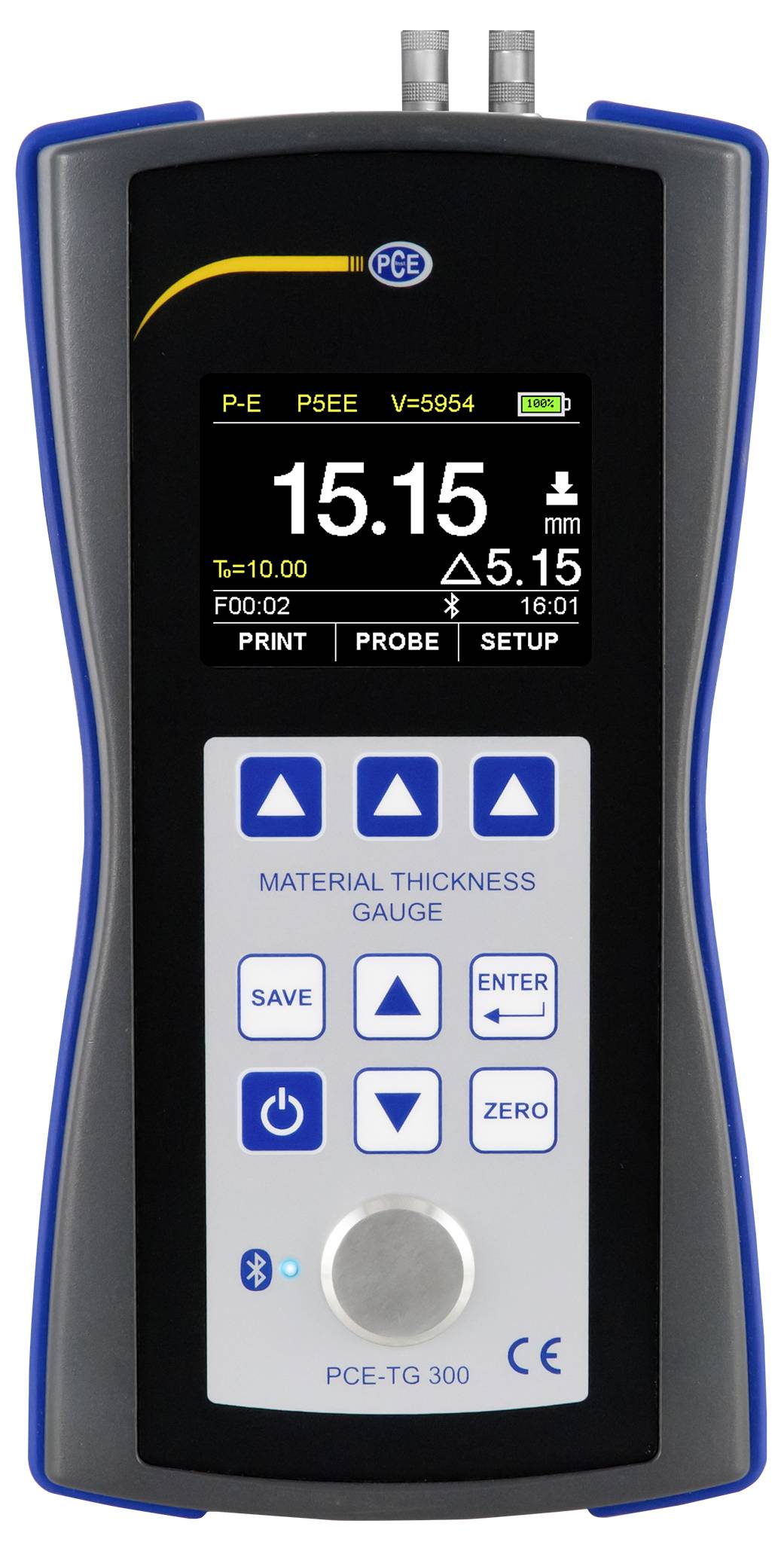

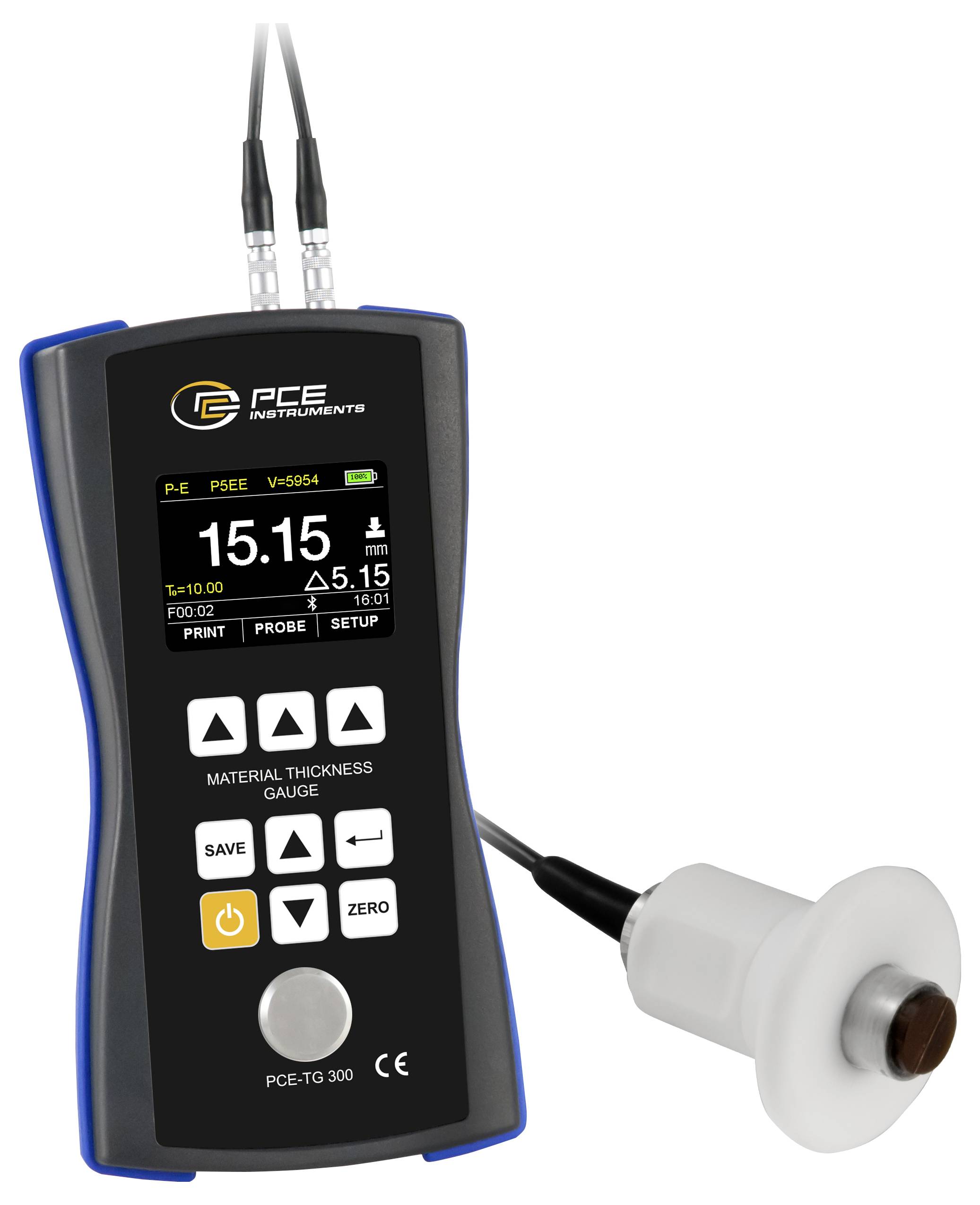

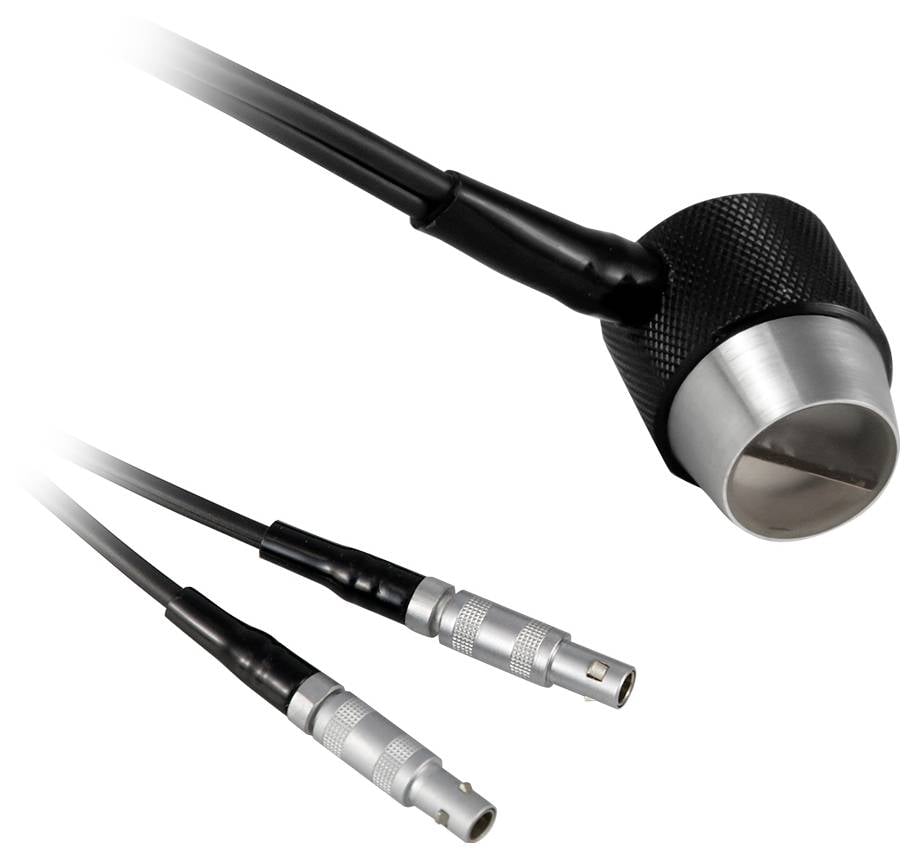

PCE-TG 300-HT5 je tloušťkoměr se speciálními senzory pro nejrůznější použití. Obecně lze tloušťku stěny měřit u všech homogenních materiálů ultrazvukovým měřičem tloušťky materiálů. Pro tlumící nebo rozptylující materiály jako plast nebo litina je k dispozici speciální senzor. Zahnutý 90° senzor umožňuje také měření na těžko přístupných místech. Rychlost zvuku lze volně nastavit na přístroji pro tloušťku stěny a přizpůsobit se tak nejrůznějším materiálům.Na dobře čitelném TFT barevném displeji se naměřené hodnoty zobrazují přímo. Díky interní paměti, kterou lze číst pomocí volitelného softwaru, lze jednoznačně uložit různá měření. Nedestruktivní ultrazvuková metoda měření umožňuje měření i na konečných produktech. Díky pracovnímu režimu Echo lze měřit i potažené obrobky.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Senzor PCE-TG-HT5 rozsah měření 1... 600 mm ocelMinimální průměr potrubí 30 mmFrekvence 5 MHzPrůměr 12 mmPro vysoké teploty (max. 300 °C)Rozsah měření přístroje PCE-TG 300-HT5 P-E: Puls-Echo režim 0,65 ... 600 mm (ocel) E-E: Echo režim 2,50 ... 60 mmPracovní režim puls-Echo (rozpoznání chyb a Lunkeru) a režim Echo (prolínání vrstev, např. S výkonem převyšujícím 7kWKalibrace rychlosti zvukuKalibrace nulyDvoubodová kalibraceRežim View Nord, Scan režim, diferenční režim
Obsah balení
- 1x ultrazvukový měřič tloušťky materiálů PCE-TG 300-HT51x senzor PCE-TG-HT5 1 x 100 ml vazební gel1x přepravní kufřík4 x baterie AA.
Doplňující informace
Ultrazvukový měřič tloušťky materiálů PCE-TG 300-HT5 | mikromedič tloušťky vrstev | měřič tloušťky vrstev | IoT měřicí přístroj | NDT
