Name: PCE Instruments PCE-3500-ICA přístroj na měření tvrdosti Kalibrováno dle (ISO) 230 - 940 HV, 20 - 70 HRC, 650 HB
Brand: PCE Instruments
SKU: 3812417
Availability: BackOrder

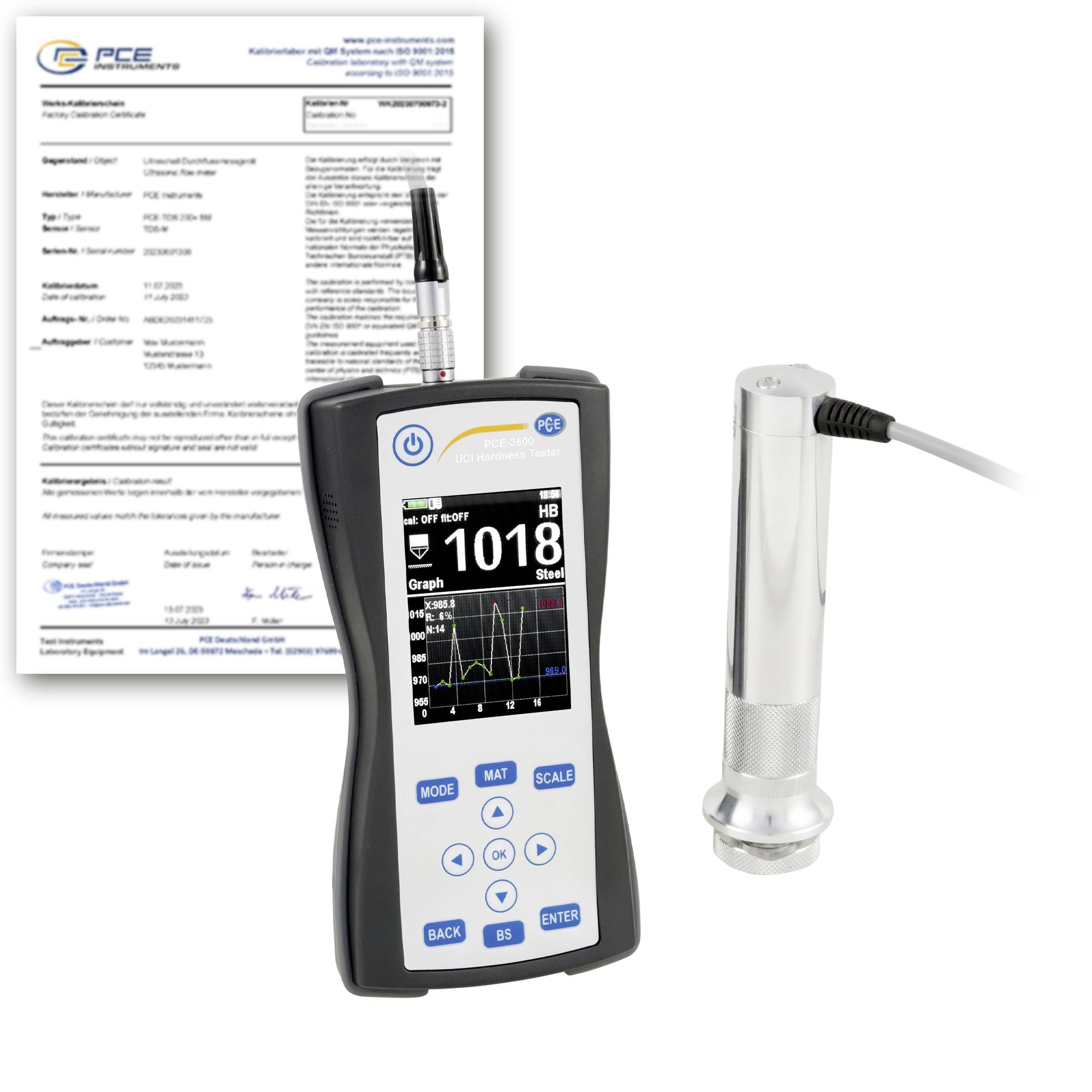

Přenosný tester tvrdosti s sondou, zobrazující odčet 1018 a graf, spolu s kalibrační listinou a testovacím senzorem.

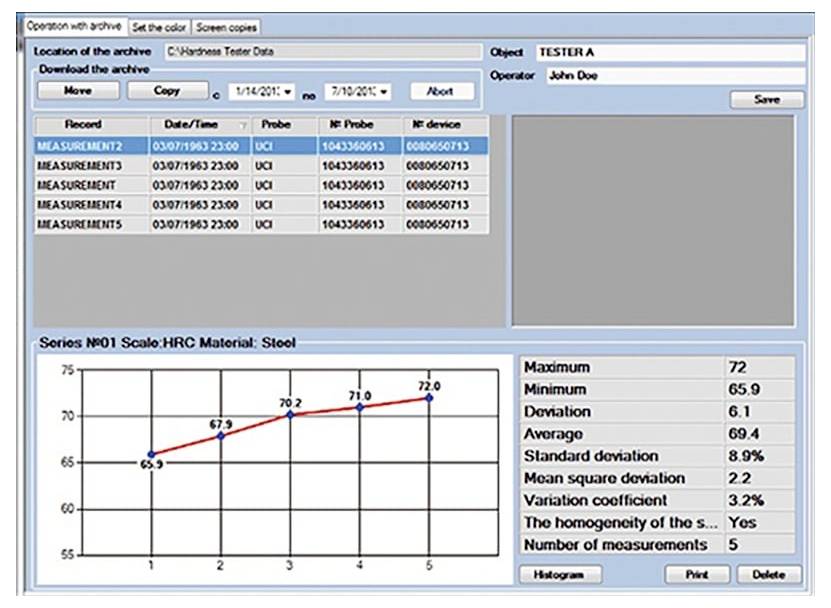

Obrazovka analýzy dat zobrazující seznam měření, spojnicový graf hodnot oceli HRC stoupající z přibližně 65,9 na 72,0 a statistiku včetně maxima 72 a průměru 69,4.

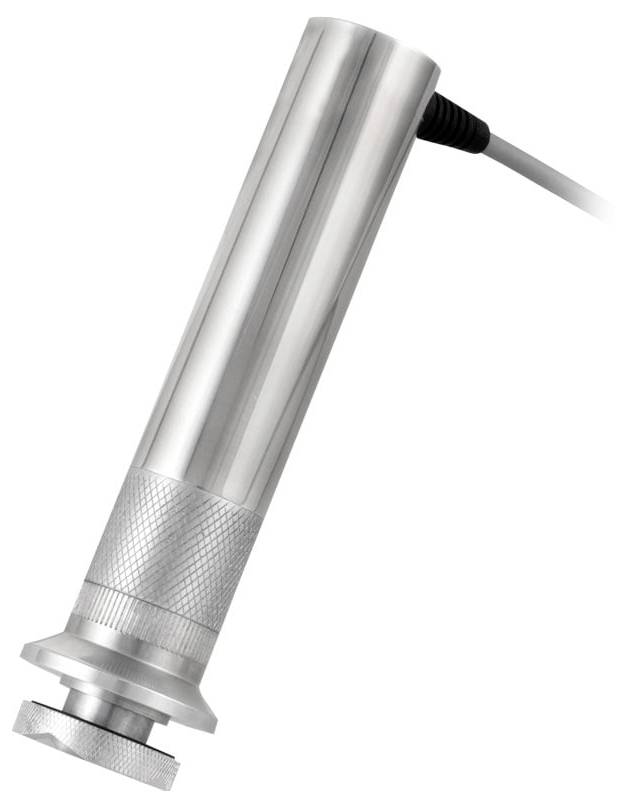

Ruční průmyslový nástroj z nerezové oceli s připojeným kabelem, zobrazený na bílém pozadí.

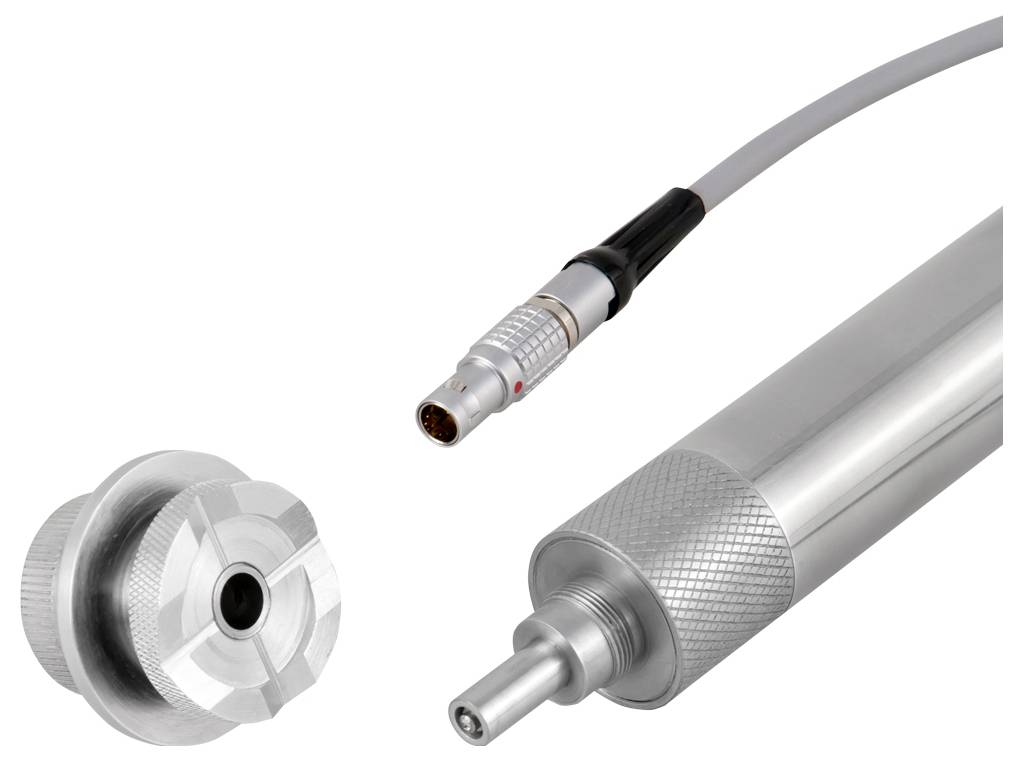

Detailní záběr na koaxiální kabel a kovový kruhový konektor, zobrazující špičku zásuvky a odpovídající zásuvku na bílém pozadí.

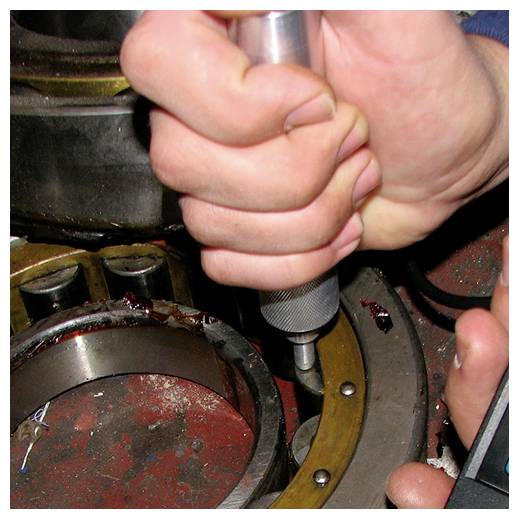

Detailní záběr na ruce používající šroubovák nebo nástroj k nastavení mechanické součásti uvnitř motoru nebo stroje.

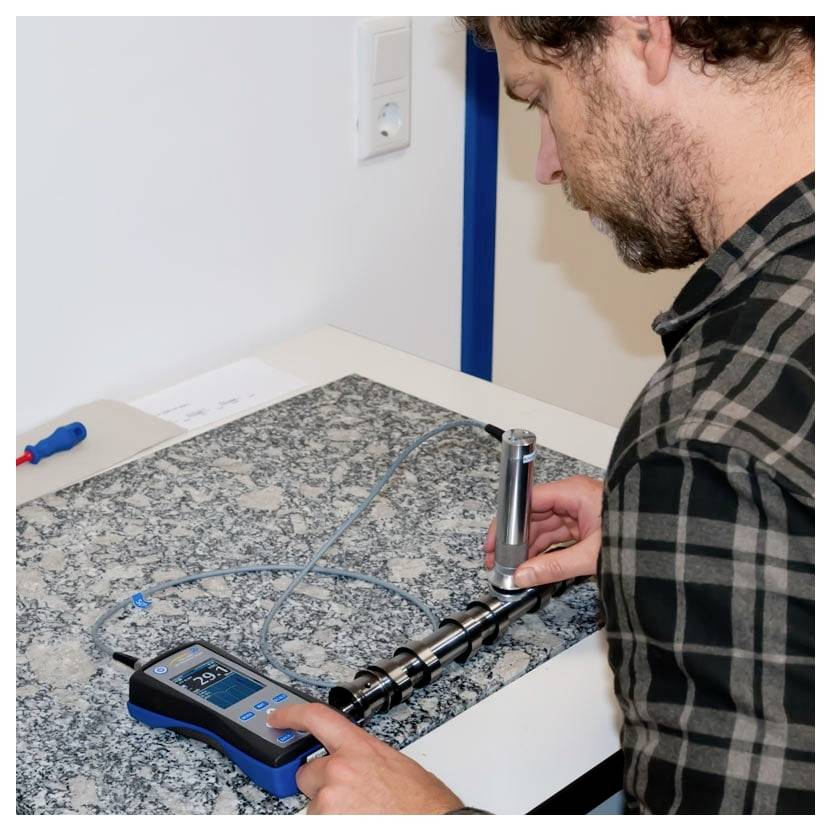

Technik kalibruje ruční měřicí zařízení připojené kabelem k měřiči na pracovním stole, používáno v interiéru.

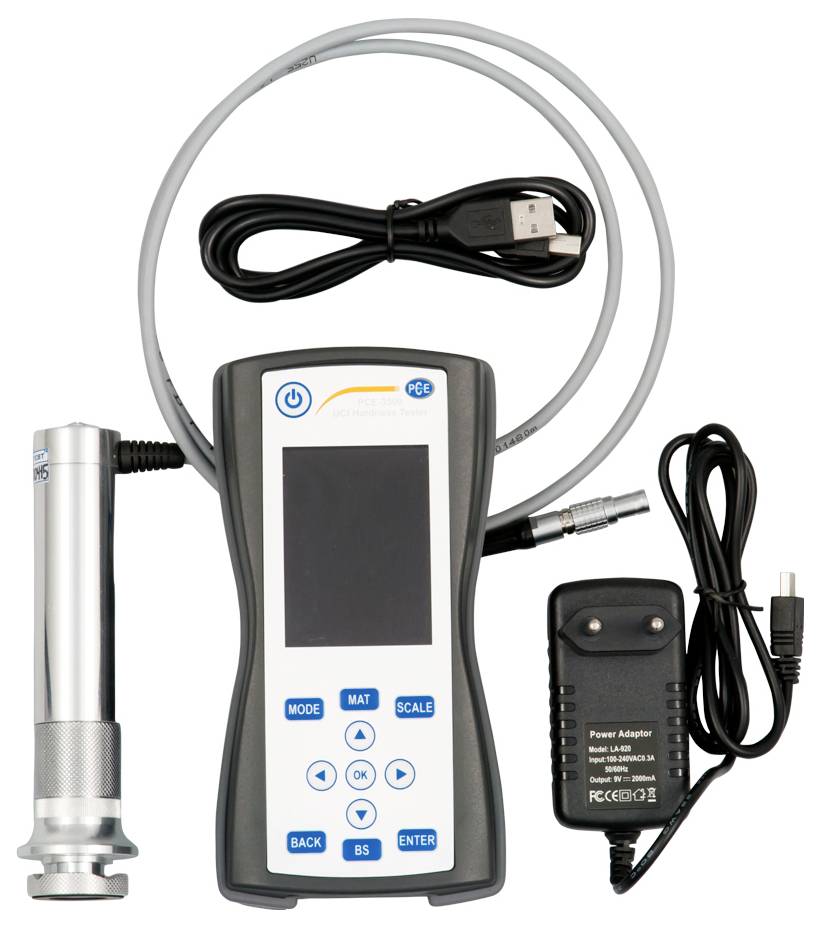

Ruční digitální testovací zařízení se sondou, USB kabelem a adaptérem na bílém pozadí.

1/7

Dodatečné informace:

Datasheety: (PDF)

Doručení: Čt 10. 12. 2026

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (102 009,98 Kč / kus)

102 009,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Ultrazvukový měřič tvrdosti materiálů PCE-3500-ICA PCE Instruments

Měření metodou UCI
Zkouška HRC, HRB, HV, HB, MPa
Směr měření 360 °
Velký barevný LCD displej
S paměťovou funkcí z SD karty
Možnost adaptace různých zkušebních sond
Charakteristiky materiálů jsou předem kalibrovány
Možnost vyhodnocení pomocí softwaru
Vč. kalibračního certifikátu ISO

Technické parametry

Tvrdost
Rozsah měření 230... 940 HV
Rozlišení 1 HV
Přesnost , ±3 % HV
Tvrdost
Rozsah měření 20... 70 HRC
Rozlišení 0,1 HRC
Přesnost ±1,5 HRC
Tvrdost
Rozsah měření 90... 650 HB
Rozlišení 1 HB
Přesnost ±3 % HB
Obecné technické údaje
Funkce MĚŘENÍ MIN., MAX., průměrná hodnota
Měřicí funkce (doplňkové informace) jednotlivých měření, počet měření, střední hodnota, standardní odchylka, variační koeficient, histogram, Smart Mode (odfiltrovaný odtrhávací systém)
Princip měření technologie Ultrasonic-Contact Impedance
Grafický displej typu LCD s podsvícením
Velikost displeje 2,8"
Paměť: SD karta,
Paměť 2 GB
Rozhraní SD karta, mini USB
Norma(y) ASTM A1038
Měřicí plocha min. 1 mm
Měřicí plocha přínicových informací minimální tloušťka materiálu: 1 mm (pouze sonda UCI)
Materiály z oceli, litiny, nerezové oceli, hliníku, bronzu
Rozlišení kamery 320 x 240,640 x 480
Doba provozu 10 h.
Automatické vypnutí od... do 1... 30 min.
Měřicí úhel: 360 °
Sekací zařízení typ D
Tvrdost podle HRC, HB, HV, HRB, MPa
Zkušební těleso s diamantovou vrstvou 136° Vickers
Pevnost v tahu 370... 1740 MPa
Jazyk menu: Angličtina (US), ruština, GB, francouzština, portugalština, polsky, ukrajinština
Třída ochrany (přístroj) IP54
Zdroj napětí primární: 100... 240 v AC | 50/60 Hz, sekundární: 5 v DC / 2 A.
Zástrčka typu zařízení s eurozástrčkou
Akumulátor/baterie 3 x 1,2 v AA - akumulátor , nikl-metalhydridový akumulátor
Kapacita 2600 mAh
Provozní podmínky –20 40 °C , 30... 80 % relativní vlhkost
Skladovací podmínky -20... 40 °C , 30... 80 % relativní vlhkost
Rozměry ( d x š x v) 168 x 85 x 40 mm
Hmotnost 223 g

Kategorie produktu: přístroj na měření tvrdosti

Rozsah měření: 230 - 940 HV, 20 - 70 HRC, 650 HB

Displej: LCD

Rozm.: (d x š x v) 168 x 85 x 40 mm

Hmotnost: 223 g

Provozní napětí: 3.6 V

Obsah: 1 ks

Metoda měření: UCI

Šířka: 85 mm

V: 40 mm

Délka: 168 mm

Rozhraní: SD karta
mini USB

: ISO

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3812417 PCE Instruments PCE-3500-ICA přístroj na měření tvrdosti Kalibrováno dle (ISO) 230 - 940 HV, 20 - 70 HRC, 650 HB

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3812417 PCE Instruments PCE-3500-ICA přístroj na měření tvrdosti Kalibrováno dle (ISO) 230 - 940 HV, 20 - 70 HRC, 650 HB

Popis

Ultrazvukový měřič tvrdosti materiálů slouží k nedestruktivnímu měření tvrdosti kovových součástek. Ultrazvukový měřič tvrdosti materiálů pracuje v souladu s metodou Ultrasonic-Contact impedance. Při UCI metodě je na testovací sondě s vlastní rezonancí navrženo Vickers-Diamant. Zatlačením zkušební sondy se utlumí kmitací frekvence podle tvrdosti povrchu a v závislosti na E-modulu v oblasti kufříku a na kontaktní ploše. Výsledný posun frekvence může stanovit tvrdost povrchu s přihlédnutím k charakteristiku materiálu.

Ultrazvukový měřič tvrdosti materiálů pracuje nedestruktivně. Je zde mikroskopicky malý dojem, že oči jsou obvykle neviditelně. Vzhledem k nízké průrazné hloubce diamantů Vickerse je ultrazvukový měřič tvrdosti materiálů vhodný zejména pro okrajově tvrzené součástky, které vznikají např. při nitriaci nebo při indukčnosti. Typické způsoby použití jsou: Lisovací nástroje, tenkostěnné součástky, ozubená kola, turbínové lopatky, vačkové hřídele nebo svarové švy. Ultrazvukový měřič tvrdosti materiálů se hodí i pro mnoho dalších použití při měření tvrdosti materiálů. Díky výměnným sondám s různými lisovými silami lze pokrýt nejrůznější aplikace.

Po měření tvrdosti určité součásti zobrazí ultrazvukový měřič tvrdosti materiálů různé statistické hodnoty jako min./max. A průměrné hodnoty. Stejně tak lze stanovit směrodatnou odchylku a další koeficienty, včetně zobrazení histogramu. Protože je ultrazvukový měřič tvrdosti materiálů vybaven interní pamětí, může být vyhodnocení naměřených dat po měření prováděno pomocí softwaru. Odkaz na software ke stažení je v návodu k obsluze.

Tento text byl přeložen strojově.
