Name: PCE Instruments PCE-3500-98-ICA přístroj na měření tvrdosti Kalibrováno dle (ISO) Brinell , Rockwell , Vickers , UCI , p
Brand: PCE Instruments
SKU: 3812416
Availability: BackOrder

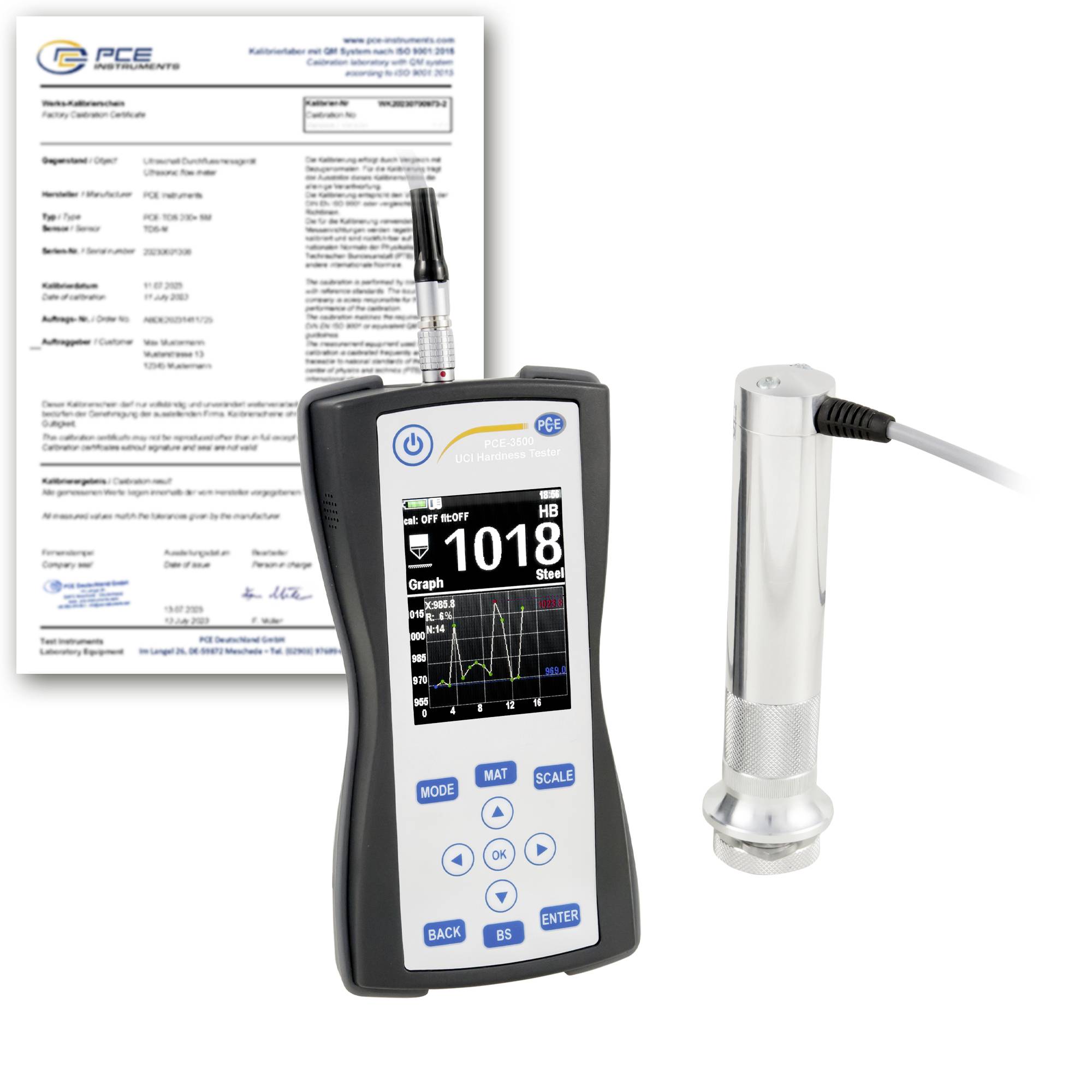

Přenosný přístroj na měření tvrdosti s sondou a zprávou o kalibraci, zobrazující měření '1018' na obrazovce zařízení.

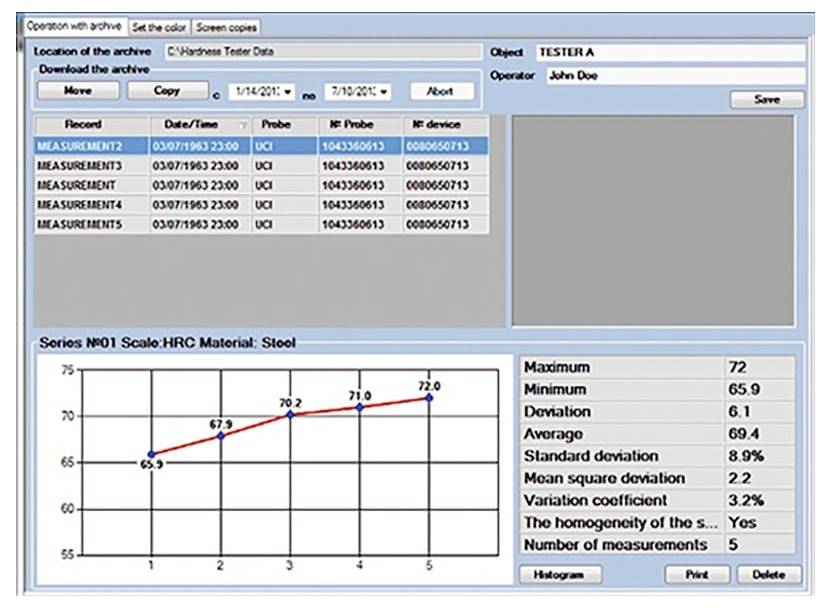

Softwarové okno s archivovanými daty měření zobrazující tabulku pěti měření a čárový graf HRC vs číslo série se statistikou; maximum 72, minimum 65,9, průměr 69,4.

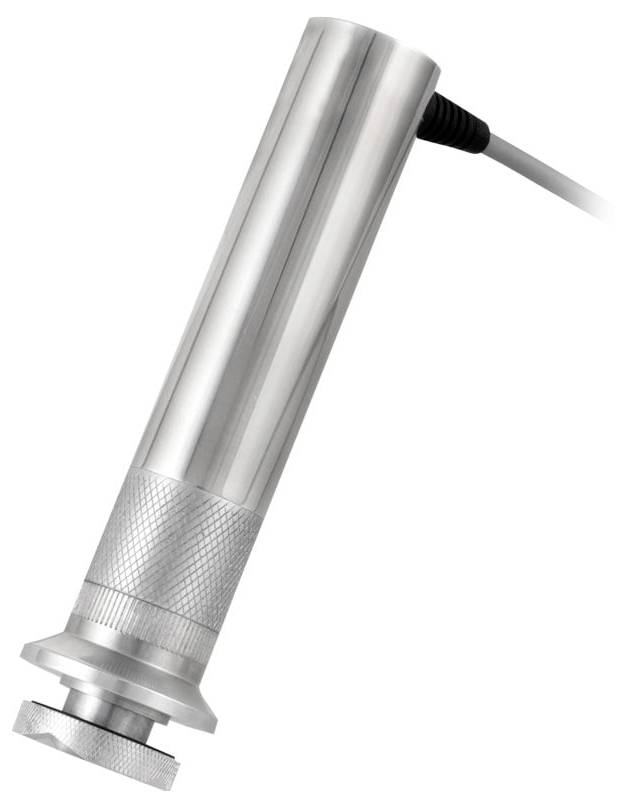

Stříbrná válcová ruční průmyslový senzor nebo sonda s připojeným kabelem, znázorněná na bílém pozadí.

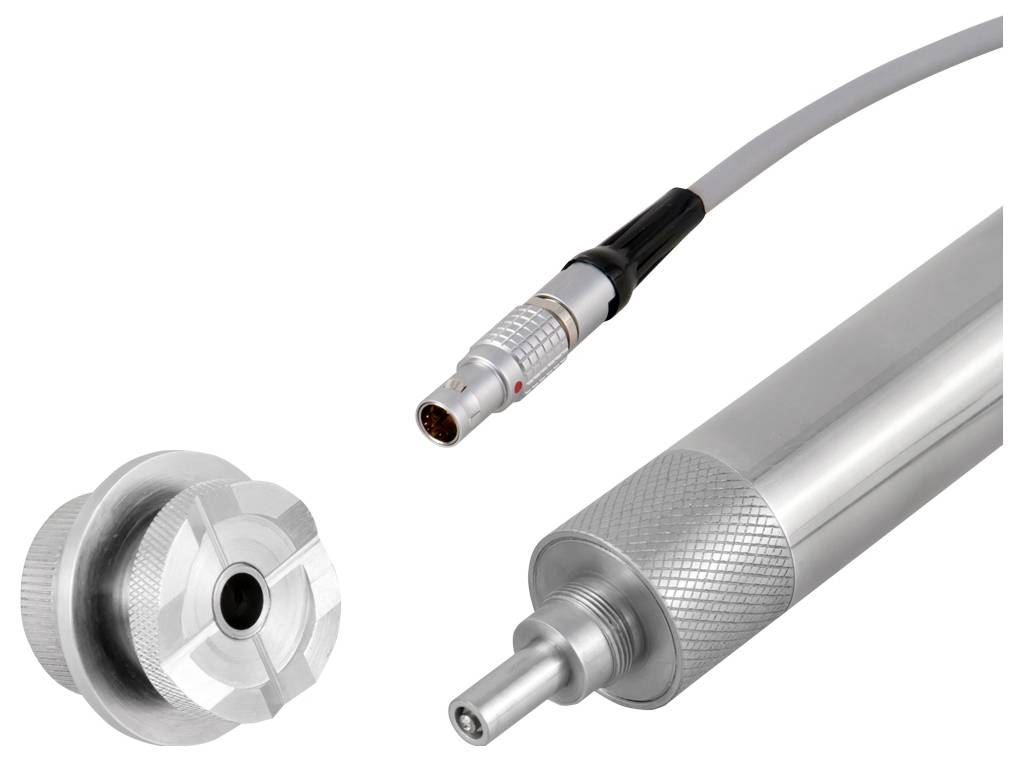

Detailní produktový snímek šedého kabelu s kovovým kulatým konektorem a odpovídajícím válcovým konektorem na konci.

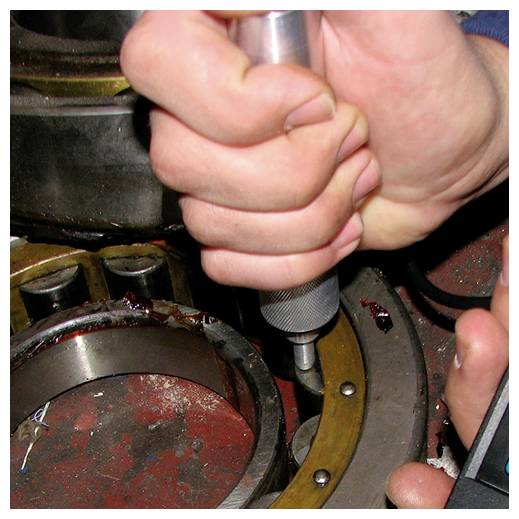

Detailní záběr rukou používajících ruční nástroj k utažení nebo nastavení součástky uvnitř mechanického zařízení.

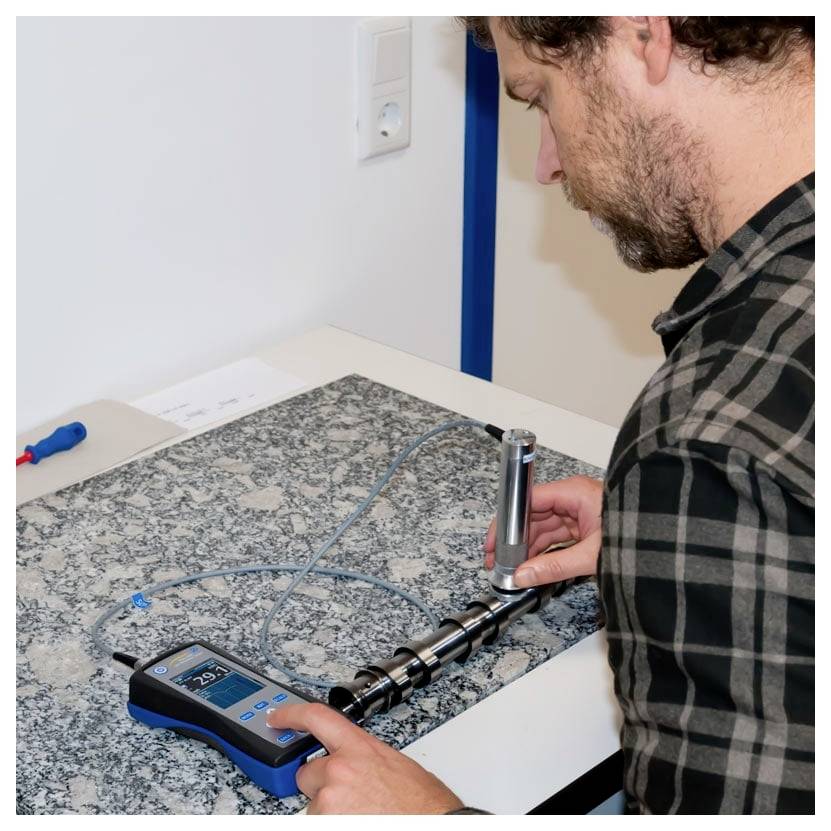

Technik používá přenosný digitální měřicí přístroj k měření kovové součástky na pracovní lavici, pravděpodobně pro kontrolu nebo kalibraci.

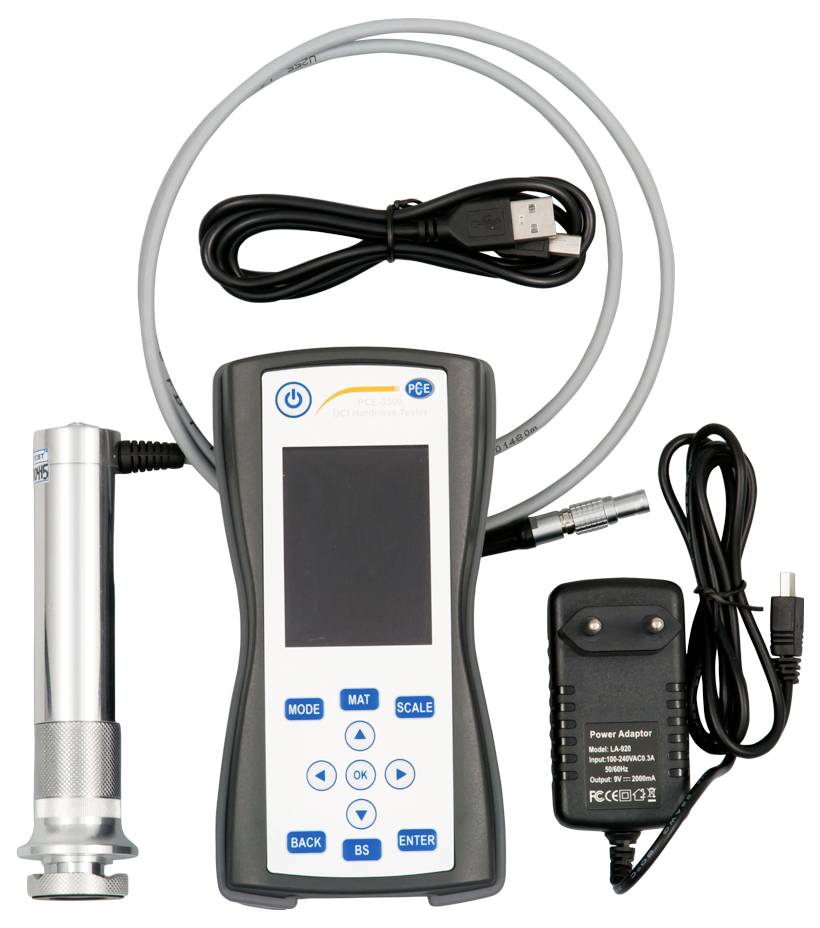

Přenosné ruční měřicí zařízení s displejem, sondou, kabelem USB a adaptérem napájení na bílém pozadí.

1/7

Dodatečné informace:

Datasheety: (PDF)

Doručení: Čt 28. 1. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (102 009,98 Kč / kus)

102 009,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Ultrazvukový měřič tvrdosti materiálů PCE-3500-98-ICA PCE Instruments

Měření metodou UCI
Zkouška HRC, HRB, HV, HB, MPa
Směr měření 360 °
Velký barevný LCD displej
S paměťovou funkcí z SD karty
Možnost adaptace různých zkušebních sond
Charakteristiky materiálů jsou předem kalibrovány
Možnost vyhodnocení pomocí softwaru
Vč. kalibračního certifikátu ISO

Technické parametry

Tvrdost
Rozsah měření 230... 940 HV
Rozlišení 1 HV
Přesnost ±3 % HV
Tvrdost
Rozsah měření 20... 70 HRC
Rozlišení 0,1 HRC
Přesnost ±1,5 HRC
Tvrdost
Rozsah měření 90... 650 HB
Rozlišení 1 HB
Přesnost ±3 % HB
Obecné technické údaje
Funkce MĚŘENÍ MIN., MAX., průměrná hodnota
Měřicí funkce (doplňkové informace) jednotlivých měření, počet měření, střední hodnota, standardní odchylka, variační koeficient, histogram, Smart Mode (odfiltrovaný odtrhávací systém)
Princip měření Ultrasonic-Contact-Impedance
Grafický displej typu LCD s podsvícením
Velikost displeje 2,8"
Paměť: SD karta,
Paměť 2 GB
Rozhraní SD karta, mini USB
Norma(y) ASTM A1038
Měřicí plocha min. 1 mm
Měřicí plocha přínicových informací minimální tloušťka materiálu: 1 mm (pouze sonda UCI)
Materiály z oceli, litiny, nerezové oceli, hliníku, bronzu
Rozlišení kamery 320 x 240,640 x 480
Doba provozu 10 h.
Automatické vypnutí od... do 1... 30 min.
Měřicí úhel: 360 °
Sekací zařízení typ D
Tvrdost podle HRC, HB, HV, HRB, MPa
Zkušební těleso s diamantovou vrstvou 136° Vickers
Pevnost v tahu 370... 1740 MPa
Jazyk menu: Angličtina (US), ruština, GB, francouzština, portugalština, polsky, ukrajinština
Třída ochrany (přístroj) IP54
Zdroj napětí primární: 100... 240 v AC | 50/60 Hz, sekundární: 5 v DC / 2 A.
Zástrčka typu zařízení s eurozástrčkou
Akumulátor/baterie 3 x 1,2 v AA - akumulátor , nikl-metalhydridový akumulátor
Kapacita 2600 mAh
Provozní podmínky –20 40 °C , 30... 80 % relativní vlhkost
Skladovací podmínky -20... 40 °C , 30... 80 % relativní vlhkost
Rozměry ( d x š x v) 168 x 85 x 40 mm
Hmotnost 223 g

Kategorie produktu: přístroj na měření tvrdosti

Rozsah měření: 230 - 940 HV, 20 - 70 HRC, 90 - 650 HB

Displej: digitální (LCD)

Rozm.: (d x š x v) 30 x 160 x 75 mm

Hmotnost: 223 g

Provozní napětí: 3.6 V

Vlastnosti: vč. datového záznamníku

Obsah: 1 ks

Metoda měření: Brinell
Rockwell
Vickers
UCI
pevnost v tahu (MPa)

Šířka: 160 mm

V: 75 mm

Délka: 30 mm

Rozhraní: USB zástrčka
mini USB zástrčka A
USB 1.1 zástrčka A
zásuvka USB 2.0 A
USB
hostitelský port USB
zástrčka USB 2.0 A
sériové rozhraní
1 x USB 2.0 Device
1 x USB 2.0 Host

: ISO

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3812416 PCE Instruments PCE-3500-98-ICA přístroj na měření tvrdosti Kalibrováno dle (ISO) Brinell , Rockwell , Vickers , UCI , p

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3812416 PCE Instruments PCE-3500-98-ICA přístroj na měření tvrdosti Kalibrováno dle (ISO) Brinell , Rockwell , Vickers , UCI , p

Popis

Ultrazvukový měřič tvrdosti materiálů slouží k nedestruktivnímu měření tvrdosti kovových součástek. Ultrazvukový měřič tvrdosti materiálů pracuje v souladu s metodou Ultrasonic-Contact impedance. Při UCI metodě je na testovací sondě s vlastní rezonancí navrženo Vickers-Diamant. Zatlačením zkušební sondy se utlumí kmitací frekvence podle tvrdosti povrchu a v závislosti na E-modulu v oblasti kufříku a na kontaktní ploše. Výsledný posun frekvence může stanovit tvrdost povrchu s přihlédnutím k charakteristiku materiálu.

Ultrazvukový měřič tvrdosti materiálů pracuje nedestruktivně. Je zde mikroskopicky malý dojem, že oči jsou obvykle neviditelně. Vzhledem k nízké průrazné hloubce diamantů Vickerse je ultrazvukový měřič tvrdosti materiálů vhodný zejména pro okrajově tvrzené součástky, které vznikají např. při nitriaci nebo při indukčnosti. Typické způsoby použití jsou: Lisovací nástroje, tenkostěnné součástky, ozubená kola, turbínové lopatky, vačkové hřídele nebo svarové švy. Ultrazvukový měřič tvrdosti materiálů se hodí i pro mnoho dalších použití při měření tvrdosti materiálů. Díky výměnným sondám s různými lisovými silami lze pokrýt nejrůznější aplikace.

Po měření tvrdosti určité součásti zobrazí ultrazvukový měřič tvrdosti materiálů různé statistické hodnoty jako min./max. A průměrné hodnoty. Stejně tak lze stanovit směrodatnou odchylku a další koeficienty, včetně zobrazení histogramu. Protože je ultrazvukový měřič tvrdosti materiálů vybaven interní pamětí, může být vyhodnocení naměřených dat po měření prováděno pomocí softwaru. Odkaz na software ke stažení je v návodu k obsluze.

Tento text byl přeložen strojově.
