Panasonic AGQ2104H, AGQ2104H relé do DPS, bistabilní, 1 cívka, 110 V/DC, 125 V/AC, 1 A, 1 ks

Elektronická komponenta s označením 'AGQ2004H', pocházející z Japonska, která má několik kovových kolíků na spodní straně.

Ilustrační obrázek

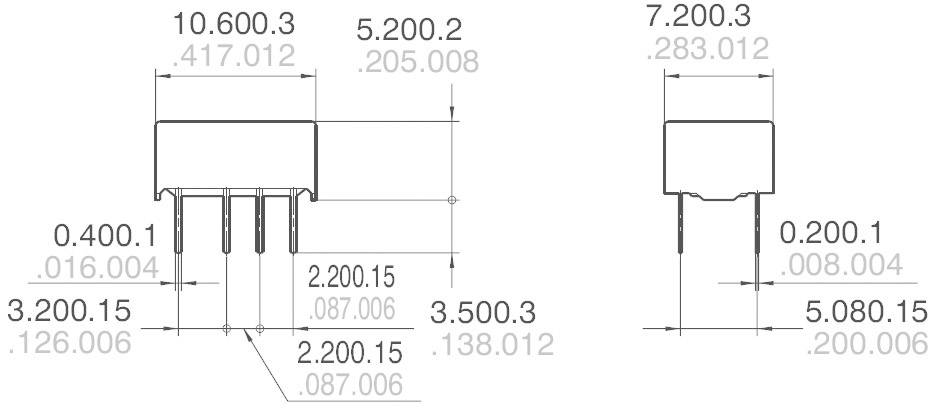

Technický výkres elektronických součástek s podrobnými rozměry v milimetrech. Dva komponenty s různou velikostí a počtem pinů.

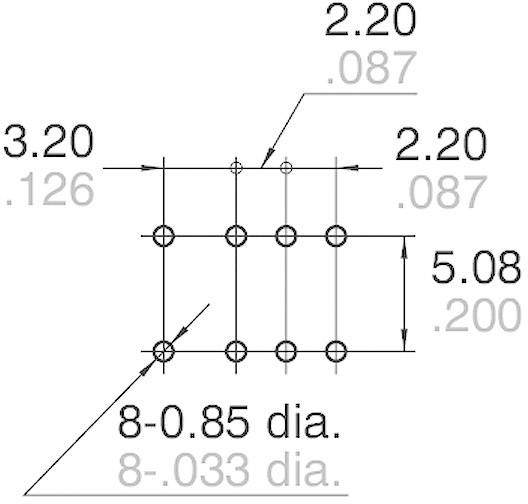

Technický výkres vrtné šablony: 8 otvorů o průměru 0,85 mm. Vzdálenosti: 3,20 mm horizontálně, 2,20 mm vertikálně.

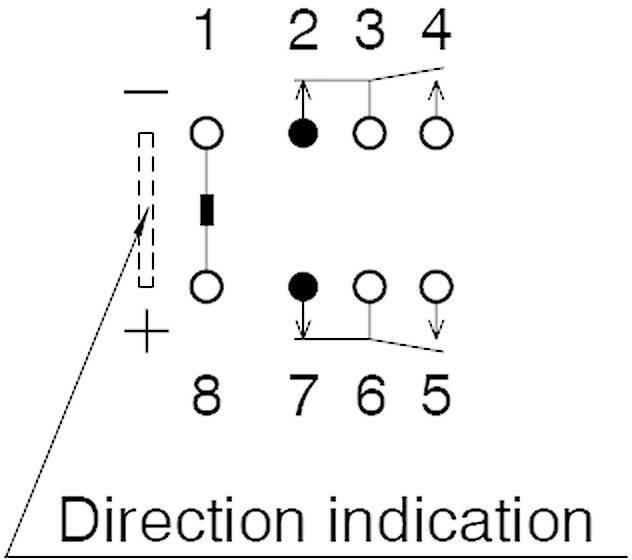

Směrový pokyn s diagramem, který zobrazuje kruhy, šipky a číslice od 1 do 8 a objasňuje směr pohybu.

1/4

Ilustrační obrázek

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

4.5 V/DC

Mód řízení

bistabilní, 1 cívka

Typ kontaktu

2 přepínací kontakty

Spínací napětí (max.)

110 V/DC

125 V/AC

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

25 Ks (Poslední kusy skladem)

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (42,97 Kč / kus)

80,98 Kč

-47 %

42,97 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Kategorie produktu: relé do DPS

Typ: AGQ2104H

Jmenovité napětí cívky: 4.5 V/DC

Řídicí napětí (min.): 3.38 V/DC

Řídicí napětí (max.): 6.75 V/DC

Mód řízení: bistabilní, 1 cívka

Odpor cívky: 202.5 Ω

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: AgPd + Au

Spínací napětí (max.): 110 V/DC
125 V/AC

Spínací proud (max.): 1 A

Max. spínací výkon: 30 W
37.5 VA

Připojení: pájecí piny

Min. teplota: -40 °C

Max. teplota: +85 °C

Délka: 10.6 mm

Šířka: 7.2 mm

V: 5.2 mm

Rozm.: (d x š x v) 10.6 x 7.2 x 5.2 mm

Obsah: 1 ks

Provedení: bistabilní

Jmenovité napětí: 4.5 V/DC

Spínací hodnoty: 30 W/37,5 VA

Typ: AGQ2104H

Ke stažení

List technických údajů

List technických údajů 504835 Panasonic AGQ2104H, AGQ2104H relé do DPS, bistabilní, 1 cívka, 110 V/DC, 125 V/AC, 1 A, 1 ks

Popis

Extrémně kompaktní a ploché ultraminiaturní signální relé s malou základní plochou pro vysokou hustotu záznamu. Velmi vysoká dielektrická pevnost dle normy Bellcore. Oblasti použití: telekomunikace, spotřební elektronika, měřící, zabezpečovací a medicínská technika.
