Panasonic AGQ20012, AGQ20012 relé do DPS, monostabilní, 1 cívka, 110 V/DC, 125 V/AC, 1 A, 1 ks

Elektronická komponenta s označením 'AGQ2004H', pocházející z Japonska, která má několik kovových kolíků na spodní straně.

Ilustrační obrázek

Technický výkres elektronických součástek s podrobnými rozměry v milimetrech. Dva komponenty s různou velikostí a počtem pinů.

Technický výkres vrtné šablony: 8 otvorů o průměru 0,85 mm. Vzdálenosti: 3,20 mm horizontálně, 2,20 mm vertikálně.

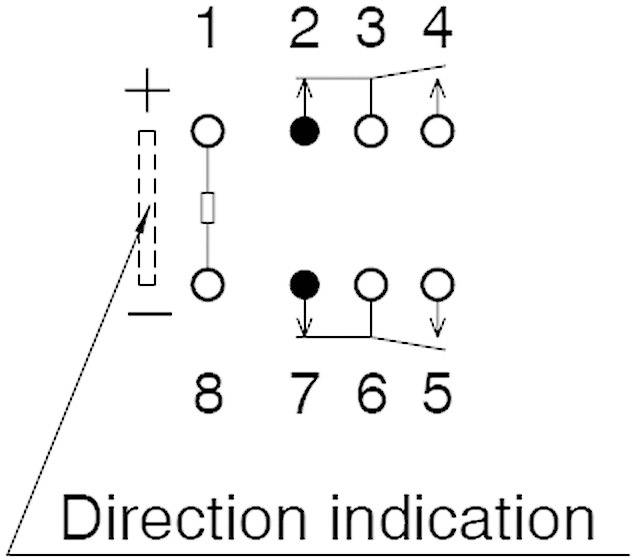

Schéma zapojení s připojením ke kladnému a zápornému pólu a směrovými šipkami. Šipka ukazuje z 1 kladným směrem k 8. Indikátor ukazuje směr proudění.

1/4

Ilustrační obrázek

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

12 V/DC

Mód řízení

monostabilní, 1 cívka

Typ kontaktu

2 přepínací kontakty

Spínací napětí (max.)

110 V/DC

125 V/AC

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

34 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (74,37 Kč / kus)

74,37 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: relé do DPS

Typ: AGQ20012

Jmenovité napětí cívky: 12 V/DC

Řídicí napětí (min.): 9 V/DC

Řídicí napětí (max.): 18 V/DC

Mód řízení: monostabilní, 1 cívka

Odpor cívky: 1028 Ω

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: AgPd + Au

Spínací napětí (max.): 110 V/DC
125 V/AC

Spínací proud (max.): 1 A

Max. spínací výkon: 30 W
37.5 VA

Připojení: pájecí piny

Min. teplota: -40 °C

Max. teplota: +85 °C

Délka: 10.6 mm

Šířka: 7.2 mm

V: 5.2 mm

Rozm.: (d x š x v) 10.6 x 7.2 x 5.2 mm

Obsah: 1 ks

Provedení: monostabilní

Jmenovité napětí: 12 V/DC

Spínací hodnoty: 30 W/37,5 VA

Typ: AGQ20012

Ke stažení

List technických údajů

List technických údajů 504822 Panasonic AGQ20012, AGQ20012 relé do DPS, monostabilní, 1 cívka, 110 V/DC, 125 V/AC, 1 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 504822 Panasonic AGQ20012, AGQ20012 relé do DPS, monostabilní, 1 cívka, 110 V/DC, 125 V/AC, 1 A, 1 ks

Popis

Extrémně kompaktní a ploché ultraminiaturní signální relé s malou základní plochou pro vysokou hustotu záznamu. Velmi vysoká dielektrická pevnost dle normy Bellcore. Oblasti použití: telekomunikace, spotřební elektronika, měřící, zabezpečovací a medicínská technika.
