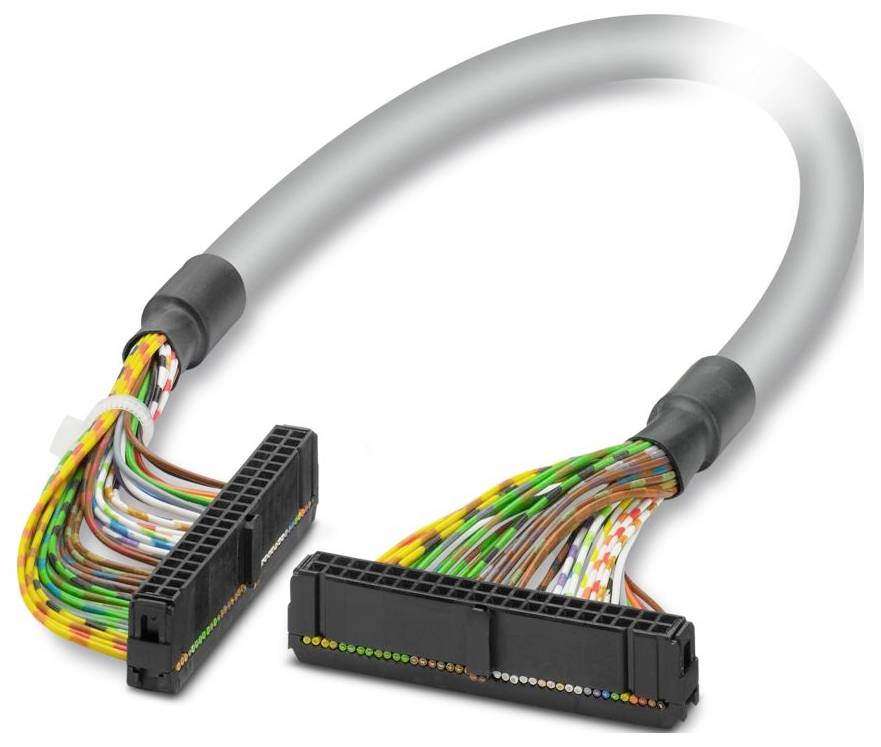

Ilustrační obrázek
Kabel; FLK 40/EZ-DR/ 600/KONFEK Phoenix Contact Množství: 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
propojovací kabel
Délka kabelu
6 m
Připojení
IDC-FLK zásuvková lišta
počet kontaktů
40
Číslo výrobce
2299589
Datasheety: (PDF)
Celková cena (2 417,36 Kč / kus)
2 417,36 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Počet pólů: 40
- Typ připojení: IDC/FLK zásuvková lišta
- Okolní podmínky: Okolní podmínky
- Ochrana: IP00
- Okolní teplota (skladování/transport): -40 °C... 80 °C
- Nadmořská výška: ≤ 2000 m
- Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
- Vnější průměr kabelu 9,90 mm ±0,4 mm
- Rozteč: 2,54 mm
- Připojení podle normy IEC 60603-13 (podle normy)
- Vnější plášť, materiál: Semi-Rigid-PVC
- Materiál vodiče: Pocínovaná měděná licna
- Délka vedení: 6 m
- Průřez vodičů: 40x 0,14 mm²
- Odpor vodiče: ≤ 145 Ω/km (20 °C)
- Vnější plášť, barva: Šedá
- Izolační odpor: ≥ 20 MΩ*km (20 °C)
- Druh ochrany (místo instalace): ≥ IP54 (umístění instalace)
- Styl UL AWM: 2464/1061
- Stíněno: ne
- Typ vedení: 40 x 0,14 [PVC]
- Uspořádání vodiče signálového vedení: 7x 0,16 mm
- Vodiče AWG: 26
- Průměr žil včetně izolace: 1 mm ±0,03 mm
- Nejmenší poloměr ohybu, pevné uložení: 82 mm
- Nejmenší poloměr ohybu, pohyblivý uložení: 155 mm
- Dynamické zatížení (ohýbání): Cykly ohybu maximálně: 5000 (poloměr ≥ 15x vnější průměr)
- Odolnost proti ohni: IEC 60332-1-2 (surový kabel); VDE 0842, část 332-1-2 ( surový kabel); IEC 60332-3-22 (surový kabel); UL VW-1; CSA FT-1
- Odolnost vůči olejům: Proti občasným stříkacím zařízením (surovému potrubí)
- Počet konektorů: 1
- Jmenovitý provozní režim: 100 % ED
- Počet zastrčení: > 50
- Konektor 1: Konektor 1
- Konektor 2: Konektor 2
- Neobsahuje halogeny: ne
- Okolní teplota (provoz) (pevná instalace): -40 °C... 70 °C (pevné uložení)
- Okolní teplota (provoz) (pohyblivé uložení): -10 °C... 70 °C (pohyblivé uložení)
- Typ vodiče: Prefabrikovaný kulatý kabel
- PROVOZNÍ NAPĚTÍ (AC): ≤ 30 V/ AC
- PROVOZNÍ NAPĚTÍ (DC): ≤ 60 V DC
- Barevný kód: Jednožilový kabel: Jednožilový
- BÍLÁ: IDC/FLK40 (10) = IDC/FLK40 (10)
- BRAUN: IDC/FLK40 (2) = IDC/FLK40 (2)
- ZELENÁ: IDC/FLK40 (6) = IDC/FLK40 (6)
- ŽLUTÁ: IDC/FLK40 (5) = IDC/FLK40 (5)
- ŠEDÁ: IDC/FLK40 (9) = IDC/FLK40 (9)
- MODRÁ: IDC/FLK40 (7) = IDC/FLK40 (7)
- ČERVENÁ: IDC/FLK40 (3) = IDC/FLK40 (3)
- ČERNÁ: IDC/FLK40 (1) = IDC/FLK40 (1)
- FIALOVÁ: IDC/FLK40 (8) = IDC/FLK40 (8)
- Bílá zelená: IDC/FLK40 (16) = IDC/FLK40 (16)
- hněda-zelená: IDC/FLK40 (24) = IDC/FLK40 (24)
- Bílá žlutá: IDC/FLK40 (15) = IDC/FLK40 (15)
- ŽLUTÁ hnědá: IDC/FLK40 (38) = IDC/FLK40 (38)
- Bílá-šedá: IDC/FLK40 (19) = IDC/FLK40 (19)
- Bílá modrá: IDC/FLK40 (17) = IDC/FLK40 (17)
- hnědomodrá: IDC/FLK40 (25) = IDC/FLK40 (25)
- Bílá červená: IDC/FLK40 (13) = IDC/FLK40 (13)
- braun-červený: IDC/FLK40 (21) = IDC/FLK40 (21)
- Bílá černá: IDC/FLK40 (11) = IDC/FLK40 (11)
- braun-černá: IDC/FLK40 (20) = IDC/FLK40 (20)
- Zelená-modrá: IDC/FLK40 (33) = IDC/FLK40 (33)
- Zelená-červená: IDC/FLK40 (31) = IDC/FLK40 (31)
- ŽLUTÁ červená: IDC/FLK40 (39) = IDC/FLK40 (39)
- Zelenočerná: IDC/FLK40 (29) = IDC/FLK40 (29)
- Žluto-černá: IDC/FLK40 (37) = IDC/FLK40 (37)
- Bílá hnědá: IDC/FLK40 (12) = IDC/FLK40 (12)
- Zelená-hnědá: IDC/FLK40 (30) = IDC/FLK40 (30)
- ORANŽOVÁ: IDC/FLK40 (4) = IDC/FLK40 (4)
- Zelená-bílá: IDC/FLK40 (36) = IDC/FLK40 (36)
- Zelenooranžová: IDC/FLK40 (32) = IDC/FLK40 (32)
- Provedení kabelu: Kabel pro modul
- Proud (na cestu, 50 °C): ≤ 1 a (ve vypnutém stavu, viz snižování)
- Proud (na cestu, 70 °C): ≤ 0,6 a (v odrolovaném stavu, viz snižování)
- 40 X 0,14 [PVC]: 40 X 0,14 [PVC]
- Bílá oranžová: IDC/FLK40 (14) = IDC/FLK40 (14)
- Bílo-fialová: IDC/FLK40 (18) = IDC/FLK40 (18)
- braun-Orange: IDC/FLK40 (22) = IDC/FLK40 (22)
- hnědožlutá: IDC/FLK40 (23) = IDC/FLK40 (23)
- braun-fialová: IDC/FLK40 (26) = IDC/FLK40 (26)
- braun-šedá: IDC/FLK40 (27) = IDC/FLK40 (27)
- braun-bílá: IDC/FLK40 (28) = IDC/FLK40 (28)
- Zelenofialová: IDC/FLK40 (34) = IDC/FLK40 (34)
- Zelená-šedá: IDC/FLK40 (35) = IDC/FLK40 (35)
- Žluto-oranžová: IDC/FLK40 (40) = IDC/FLK40 (40)
- Kategorie produktu
propojovací kabel
- Délka kabelu
6 m
- Připojení
IDC-FLK zásuvková lišta
- počet kontaktů
40
- Číslo výrobce
2299589
- Obsah
1 ks
- Materiál
PVC
- Pólů
40
- Typ
FLK 40/EZ-DR/ 600/KONFEK
- Délka
6 m
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3578972 Kabel; FLK 40/EZ-DR/ 600/KONFEK Phoenix Contact Množství: 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3578972 Kabel; FLK 40/EZ-DR/ 600/KONFEK Phoenix Contact Množství: 1 ks
Popis
Prefabrikovaný kulatý kabel; připojení 1: IDC/FLK zásuvková lišta (1x 40 pólů); připojení 2: IDC/FLK zásuvková lišta (1x 40 pólů); délka kabelu 6 m.
