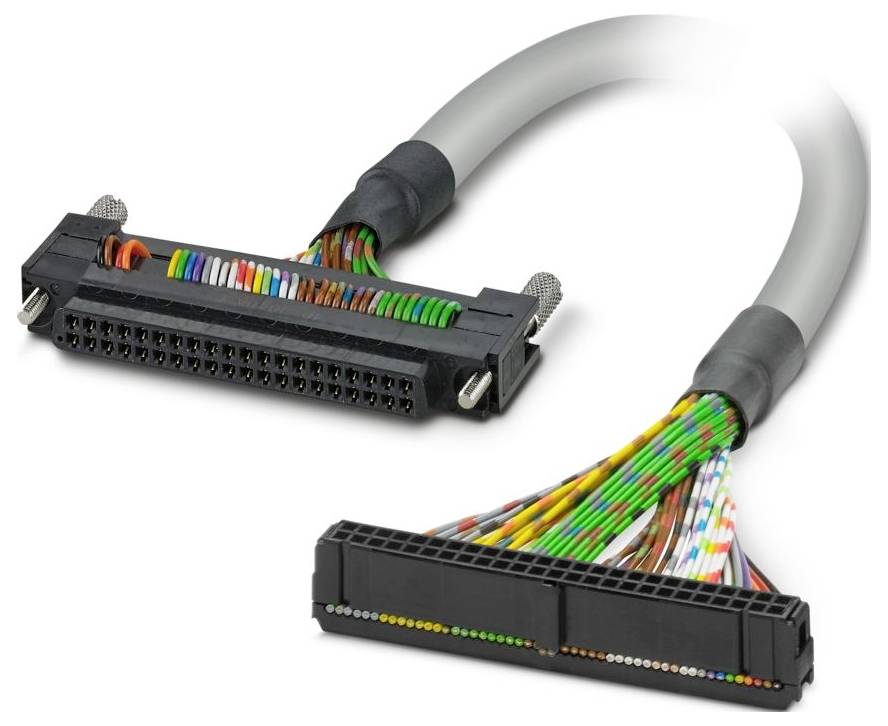

Ilustrační obrázek
Kabel; CABLE-FCN40/1X50/ 2,0M/M340 Phoenix Contact Množství: 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
propojovací kabel
Délka kabelu
2 m
Připojení
IDC-FLK zásuvková lišta
KONEKTOR
počet kontaktů
40
Číslo výrobce
2321651
Datasheety: (PDF)
Počet
Celková cena (2 194,21 Kč / kus)
2 194,21 Kč
Bez DPH.
Doprava zdarma
Už jen 4 Ks skladem!
Technické parametry
- Provedení: FIN 367
- Počet pólů: 50
- Typ připojení: IDC/FLK zásuvková lišta
- Okolní podmínky: Okolní podmínky
- Ochrana: IP00
- Okolní teplota (skladování/transport): -40 °C... 80 °C
- Nadmořská výška: ≤ 2000 m
- Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
- Vnější průměr kabelu 9,90 mm ±0,4 mm
- Rozteč: 2,54 mm
- Připojení podle normy IEC 60603-13 (podle normy)
- Vnější plášť, materiál: Semi-Rigid-PVC
- Materiál vodiče: Pocínovaná měděná licna
- Délka vedení: 2 m
- Průřez vodičů: 40x 0,14 mm²
- Odpor vodiče: ≤ 145 Ω/km (20 °C)
- Vnější plášť, barva: Šedá
- Izolační odpor: ≥ 20 MΩ*km (20 °C)
- Druh ochrany (místo instalace): ≥ IP54 (umístění instalace)
- Styl UL AWM: 2464/1061
- Stíněno: ne
- Typ vedení: 40 x 0,14 [PVC]
- Uspořádání vodiče signálového vedení: 7x 0,16 mm
- Vodiče AWG: 26
- Průměr žil včetně izolace: 1 mm ±0,03 mm
- Nejmenší poloměr ohybu, pevné uložení: 82 mm
- Nejmenší poloměr ohybu, pohyblivý uložení: 155 mm
- Dynamické zatížení (ohýbání): Cykly ohybu maximálně: 5000 (poloměr ≥ 15x vnější průměr)
- Odolnost proti ohni: IEC 60332-1-2 (surový kabel); VDE 0842, část 332-1-2 ( surový kabel); IEC 60332-3-22 (surový kabel); UL VW-1; CSA FT-1
- Odolnost vůči olejům: Proti občasným stříkacím zařízením (surovému potrubí)
- Počet konektorů: 1
- Jmenovitý provozní režim: 100 % ED
- Počet zastrčení: > 50
- Konektor 1: Konektor 1
- Konektor 2: Konektor 2
- Neobsahuje halogeny: ne
- Okolní teplota (provoz) (pevná instalace): -40 °C... 70 °C (pevné uložení)
- Okolní teplota (provoz) (pohyblivé uložení): -10 °C... 70 °C (pohyblivé uložení)
- Typ vodiče: Prefabrikovaný kulatý kabel
- VHODNÁ I/O KARTA: BMX DDI 3202K; BMX DDI 6402K; BMX DD0 3202K; BMX D0 6402K; BMX DDM 3202K
- PROVOZNÍ NAPĚTÍ (AC): ≤ 30 V/ AC
- PROVOZNÍ NAPĚTÍ (DC): ≤ 60 V DC
- Barevný kód: Jednožilový kabel: Jednožilový
- Bílá: Fujitsu40 (B5) = IDC/FLK50 (41)
- braun: Fujitsu40 (B1) = IDC/FLK50 (37)
- Zelená: Fujitsu40 (B3) = IDC/FLK50 (45)
- Žlutá: Fujitsu40 (A3) = IDC/FLK50 (46)
- Šedá: Fujitsu40 (A5) = IDC/FLK50 (42)
- Modrá: Fujitsu40 (A4) = IDC/FLK50 (44)
- Červená: Fujitsu40 (A2) = IDC/FLK50 (35)
- Černá: Fujitsu40 (A1) = IDC/FLK50 (47)
- Fialová: Fujitsu40 (B4) = IDC/FLK50 (43)
- Bílá zelená: Fujitsu40 (B8) = IDC/FLK50 (31)
- hnědozelená: Fujitsu40 (B12) = IDC/FLK50 (1)
- Bílá žlutá: Fujitsu40 (A8) = IDC/FLK50 (32)
- ŽLUTÁ hnědá: Fujitsu40 (B19) = IDC/FLK50 (5)
- Bílá-šedá: Fujitsu40 (A10) = IDC/FLK50 (28)
- Bílá modrá: Fujitsu40 (A9) = IDC/FLK50 (30)
- hněď-modrá: Fujitsu40 (A13) = IDC/FLK50 (22)
- Bílá červená: Fujitsu40 (A7) = IDC/FLK50 (34)
- braun-červený: Fujitsu40 (A11) = IDC/FLK50 (23)
- Bílá černá: Fujitsu40 (A6) = IDC/FLK50 (40)
- braun-černá: Fujitsu40 (B10) = IDC/FLK50 (27)
- Zelená-modrá: Fujitsu40 (A17) = IDC/FLK50 (10)
- Zelená-červená: Fujitsu40 (A16) = IDC/FLK50 (16)
- Žluto-červená: Fujitsu40 (A20) = IDC/FLK50 (4)
- Zelená-černá: Fujitsu40 (A15) = IDC/FLK50 (18)
- Žlutočerná: Fujitsu40 (A19) = IDC/FLK50 (6)
- Bílá hnědá: Fujitsu40 (B6) = IDC/FLK50 (39)
- Zelená-hnědá: Fujitsu40 (B15) = IDC/FLK50 (17)
- oranžová: Fujitsu40 (B2) = IDC/FLK50 (25)
- Zelená-bílá: Fujitsu40 (B18) = IDC/FLK50 (7)
- Zelenooranžová: Fujitsu40 (B16) = IDC/FLK50 (15)
- Provedení kabelu: Kabel pro modul
- Proud (na cestu, 50 °C): ≤ 1 a (ve vypnutém stavu, viz snižování)
- Proud (na cestu, 70 °C): ≤ 0,6 a (v odrolovaném stavu, viz snižování)
- Podporované ovládání: Schneider Electric Modicon M340: Podporované ovládání: Schneider Electric modicon M340
- 40 X 0,14 [PVC]: 40 X 0,14 [PVC]
- Bílá oranžová: Fujitsu40 (B7) = IDC/FLK50 (33)
- Bílo-fialová: Fujitsu40 (B9) = IDC/FLK50 (29)
- braun-Orange: Fujitsu40 (B11) = IDC/FLK50 (13)
- hnědožlutá: Fujitsu40 (A12) = IDC/FLK50 (11)
- braun-fialová: Fujitsu40 (B13) = IDC/FLK50 (21)
- braun-šedá: Fujitsu40 (A14) = IDC/FLK50 (20)
- braun-bílá: Fujitsu40 (B14) = IDC/FLK50 (19)
- Zelená fialová: Fujitsu40 (B17) = IDC/FLK50 (9)
- Zelená-šedá: Fujitsu40 (A18) = IDC/FLK50 (8)
- Žluto-oranžová: Fujitsu40 (B20) = IDC/FLK50 (3)
- Kategorie produktu
propojovací kabel
- Délka kabelu
2 m
- Připojení
IDC-FLK zásuvková lišta
KONEKTOR
- počet kontaktů
40
- Číslo výrobce
2321651
- Obsah
1 ks
- Materiál
PVC
- Pólů
40
- Typ
CABLE-FCN40/1X50/ 2,0M/M340
- Délka
2 m
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579048 Kabel; CABLE-FCN40/1X50/ 2,0M/M340 Phoenix Contact Množství: 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579048 Kabel; CABLE-FCN40/1X50/ 2,0M/M340 Phoenix Contact Množství: 1 ks
Popis
PREFABRIKOVANÝ KULATÝ KABEL; OVLÁDÁNÍ: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX D0 3202K, BMX DD0 6402K, BMX D320DM 2K); připojení 1: konektor Fujitsu (1x 40-pólový); připojení 2: IDC/FLK zásuvková lišta (1x 50-pólová); délka kabelu 2 m.
