Ilustrační obrázek

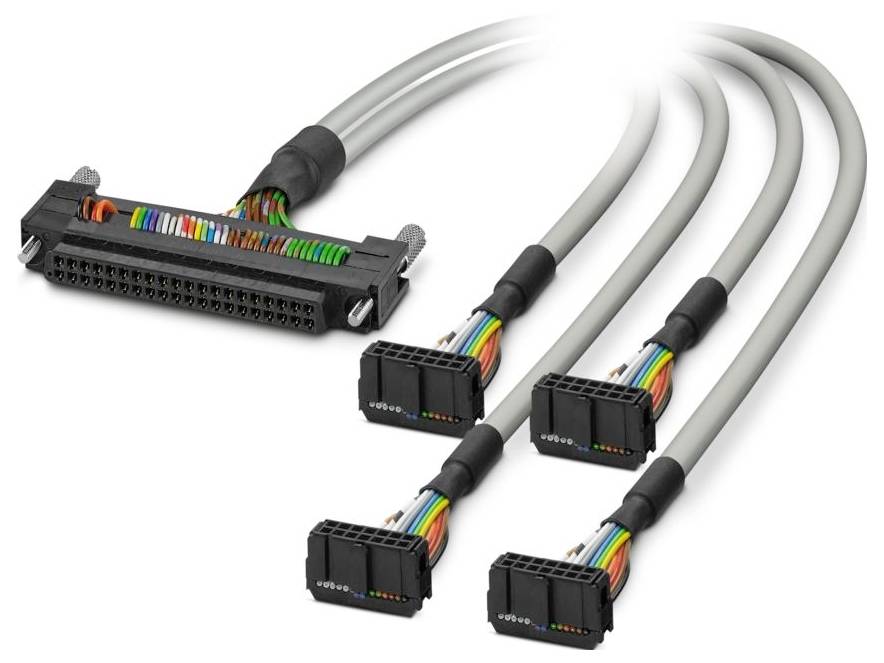

Kabel; CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Množství: 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
propojovací kabel
Délka kabelu
2 m
Připojení
IDC-FLK zásuvková lišta
KONEKTOR
počet kontaktů
10
Číslo výrobce
2321732
Datasheety: (PDF)
Počet
Celková cena (3 293,39 Kč / kus)
3 293,39 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Ks skladem!
Technické parametry
- Provedení: FIN 367
- Počet pólů: 14
- Typ připojení: IDC/FLK zásuvková lišta
- Okolní podmínky: Okolní podmínky
- Ochrana: IP00
- Okolní teplota (skladování/transport): -40 °C... 80 °C
- Nadmořská výška: ≤ 2000 m
- Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
- Vnější průměr kabelu 6,10 mm ±0,4 mm
- Rozteč: 2,54 mm
- Připojení podle normy IEC 60603-13 (podle normy)
- Vnější plášť, materiál: Semi-Rigid-PVC
- Materiál vodiče: Pocínovaná měděná licna
- Délka vedení: 2 m
- Průřez vodičů: 10x 0,14 mm²
- Odpor vodiče: ≤ 145 Ω/km (20 °C)
- Vnější plášť, barva: Šedá
- Izolační odpor: ≥ 20 MΩ*km (20 °C)
- Druh ochrany (místo instalace): ≥ IP54 (umístění instalace)
- Styl UL AWM: 2464/1061
- Stíněno: ne
- Typ vedení: 10 X 0,14 [PVC]
- Uspořádání vodiče signálového vedení: 7x 0,16 mm
- Vodiče AWG: 26
- Průměr žil včetně izolace: 1 mm ±0,03 mm
- Nejmenší poloměr ohybu, pevné uložení: 52 mm
- Nejmenší poloměr ohybu, pohyblivý uložení: 98 mm
- Dynamické zatížení (ohýbání): Cykly ohýbání maximálně: 5000
- Odolnost proti ohni: IEC 60332-1-2 (surový kabel); VDE 0842, část 332-1-2 ( surový kabel); IEC 60332-3-22 (surový kabel); UL VW-1; CSA FT-1
- Odolnost vůči olejům: Proti občasným stříkacím zařízením (surovému potrubí)
- Počet konektorů: 4
- Jmenovitý provozní režim: 100 % ED
- Počet zastrčení: > 50
- Neobsahuje halogeny: ne
- Okolní teplota (provoz) (pevná instalace): -40 °C... 70 °C (pevné uložení)
- Okolní teplota (provoz) (pohyblivé uložení): -10 °C... 70 °C (pohyblivé uložení)
- Typ vodiče: Prefabrikovaný kulatý kabel
- VHODNÁ I/O KARTA: BMX DDI 3202K; BMX DDI 6402K; BMX DD0 3202K; BMX D0 6402K; BMX DDM 3202K
- PROVOZNÍ NAPĚTÍ (AC): ≤ 30 V/ AC
- PROVOZNÍ NAPĚTÍ (DC): ≤ 60 V DC
- Barevný kód: Jednožilový kabel: Jednožilový
- BÍLÁ: X1 (A1) = X5 (10)
- BRAUN: X1 (A6) = X5 (2)
- ZELENÁ: X1 (A4) = X5 (6)
- ŽLUTÁ: X1 (B4) = X5 (5)
- ŠEDÁ: X1 (B1) = X5 (9)
- MODRÁ: X1 (B3) = X5 (7)
- ČERVENÁ: X1 (B5) = X5 (3)
- ČERNÁ: X1 (B6) = X5 (1)
- FIALOVÁ: X1 (A3) = X5 (8)
- ORANŽOVÁ: X1 (A5) = X5 (4)
- Provedení kabelu: Rozbočovací kabel pro čtyři moduly
- Proud (na cestu, 50 °C): ≤ 1 a (ve vypnutém stavu, viz snižování)
- Proud (na cestu, 70 °C): ≤ 0,6 a (v odrolovaném stavu, viz snižování)
- Podporované ovládání: Schneider Electric Modicon M340: Podporované ovládání: Schneider Electric modicon M340
- 10 X 0,14 [PVC]: 10 X 0,14 [PVC]
- X1: X1
- X2 ... X5: X2 X5
- Kategorie produktu
propojovací kabel
- Délka kabelu
2 m
- Připojení
IDC-FLK zásuvková lišta
KONEKTOR
- počet kontaktů
10
- Číslo výrobce
2321732
- Obsah
1 ks
- Materiál
PVC
- Pólů
10
- Typ
CABLE-FCN40/4X14/ 2,0M/M340
- Délka
2 m
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579073 Kabel; CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Množství: 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579073 Kabel; CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Množství: 1 ks
Popis
PREFABRIKOVANÝ KULATÝ KABEL; OVLÁDÁNÍ: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX D0 3202K, BMX DD0 6402K, BMX D320DM 2K); připojení 1: konektor Fujitsu (1x 40-pólový); připojení 2: IDC/FLK zásuvková lišta (4x 14 pólů); délka kabelu 2 m.
