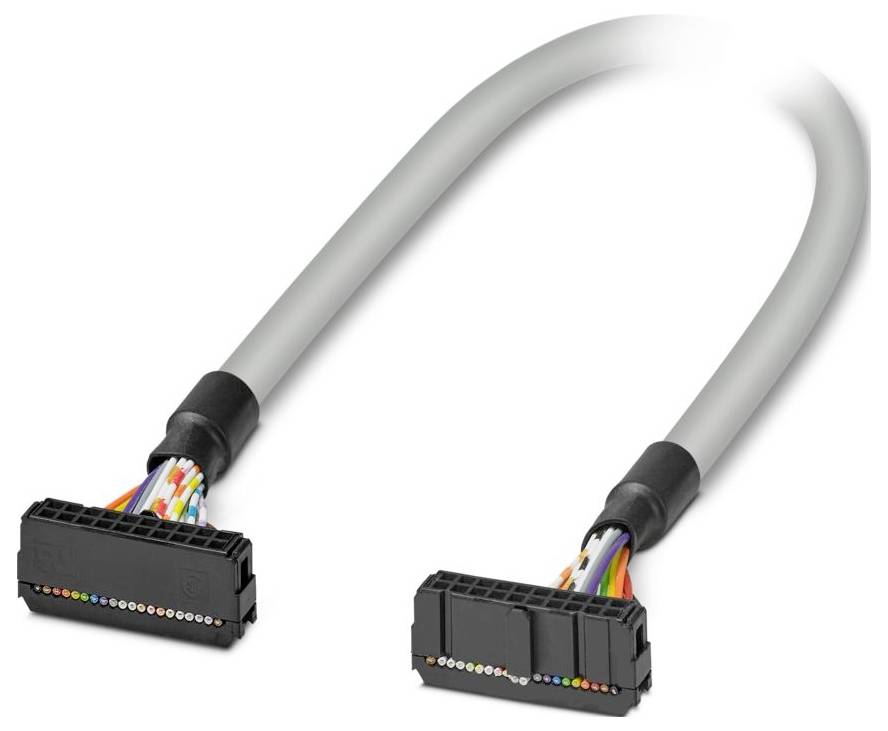

Ilustrační obrázek
Kabel; FLK 20/EZ-DR/ 800KONFEK Phoenix Contact Množství: 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
propojovací kabel
Délka kabelu
8 m
Připojení
IDC-FLK zásuvková lišta
počet kontaktů
20
Číslo výrobce
2296524
Datasheety: (PDF)
Celková cena (2 061,98 Kč / kus)
2 061,98 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Počet pólů: 20
- Typ připojení: IDC/FLK zásuvková lišta
- Okolní podmínky: Okolní podmínky
- Ochrana: IP00
- Okolní teplota (skladování/transport): -40 °C... 80 °C
- Nadmořská výška: ≤ 2000 m
- Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
- Vnější průměr kabelu 7,60 mm ±0,4 mm
- Rozteč: 2,54 mm
- Připojení podle normy IEC 60603-13 (podle normy)
- Vnější plášť, materiál: Semi-Rigid-PVC
- Materiál vodiče: Pocínovaná měděná licna
- Délka vedení: 8 m
- Průřez vodičů: 20x 0,14 mm²
- Odpor vodiče: ≤ 145 Ω/km (20 °C)
- Vnější plášť, barva: Šedá
- Izolační odpor: ≥ 20 MΩ*km (20 °C)
- Druh ochrany (místo instalace): ≥ IP54 (umístění instalace)
- Styl UL AWM: 2464/1061
- Stíněno: ne
- Typ vedení: 20 x 0,14 [PVC]
- Uspořádání vodiče signálového vedení: 7x 0,16 mm
- Vodiče AWG: 26
- Průměr žil včetně izolace: 1 mm ±0,03 mm
- Nejmenší poloměr ohybu, pevné uložení: 64 mm
- Nejmenší poloměr ohybu, pohyblivý uložení: 120 mm
- Dynamické zatížení (ohýbání): Cykly ohybu maximálně: 5000 (poloměr ≥ 15x vnější průměr)
- Odolnost proti ohni: IEC 60332-1-2 (surový kabel); VDE 0842, část 332-1-2 ( surový kabel); IEC 60332-3-22 (surový kabel); UL VW-1; CSA FT-1
- Odolnost vůči olejům: Proti občasným stříkacím zařízením (surovému potrubí)
- Počet konektorů: 1
- Jmenovitý provozní režim: 100 % ED
- Počet zastrčení: > 50
- Konektor 1: Konektor 1
- Konektor 2: Konektor 2
- Neobsahuje halogeny: ne
- Okolní teplota (provoz) (pevná instalace): -40 °C... 70 °C (pevné uložení)
- Okolní teplota (provoz) (pohyblivé uložení): -10 °C... 70 °C (pohyblivé uložení)
- Typ vodiče: Prefabrikovaný kulatý kabel
- PROVOZNÍ NAPĚTÍ (AC): ≤ 30 V/ AC
- PROVOZNÍ NAPĚTÍ (DC): ≤ 60 V DC
- Barevný kód: Jednožilový kabel: Jednožilový
- BÍLÁ: IDC/FLK20 (10) = IDC/FLK20 (10)
- BRAUN: IDC/FLK20 (2) = IDC/FLK20 (2)
- ZELENÁ: IDC/FLK20 (6) = IDC/FLK20 (6)
- ŽLUTÁ: IDC/FLK20 (5) = IDC/FLK20 (5)
- ŠEDÁ: IDC/FLK20 (9) = IDC/FLK20 (9)
- MODRÁ: IDC/FLK20 (7) = IDC/FLK20 (7)
- ČERVENÁ: IDC/FLK20 (3) = IDC/FLK20 (3)
- ČERNÁ: IDC/FLK20 (1) = IDC/FLK20 (1)
- FIALOVÁ: IDC/FLK20 (8) = IDC/FLK20 (8)
- Bílá zelená: IDC/FLK20 (16) = IDC/FLK20 (16)
- Bílá žlutá: IDC/FLK20 (15) = IDC/FLK20 (15)
- Bílá-šedá: IDC/FLK20 (19) = IDC/FLK20 (19)
- Bílá modrá: IDC/FLK20 (17) = IDC/FLK20 (17)
- Bílá červená: IDC/FLK20 (13) = IDC/FLK20 (13)
- Bílá černá: IDC/FLK20 (11) = IDC/FLK20 (11)
- braun-černá: IDC/FLK20 (20) = IDC/FLK20 (20)
- Bílá hnědá: IDC/FLK20 (12) = IDC/FLK20 (12)
- ORANŽOVÁ: IDC/FLK20 (4) = IDC/FLK20 (4)
- Provedení kabelu: Kabel pro modul
- Proud (na cestu, 50 °C): ≤ 1 a (ve vypnutém stavu, viz snižování)
- Proud (na cestu, 70 °C): ≤ 0,6 a (v odrolovaném stavu, viz snižování)
- Bílá oranžová: IDC/FLK20 (14) = IDC/FLK20 (14)
- Bílo-fialová: IDC/FLK20 (18) = IDC/FLK20 (18)
- 20X0,14 [PVC]: 20X0,14 [PVC]
- Kategorie produktu
propojovací kabel
- Délka kabelu
8 m
- Připojení
IDC-FLK zásuvková lišta
- počet kontaktů
20
- Číslo výrobce
2296524
- Obsah
1 ks
- Materiál
PVC
- Pólů
20
- Typ
FLK 20/EZ-DR/ 800KONFEK
- Délka
8 m
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3578900 Kabel; FLK 20/EZ-DR/ 800KONFEK Phoenix Contact Množství: 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3578900 Kabel; FLK 20/EZ-DR/ 800KONFEK Phoenix Contact Množství: 1 ks
Popis
Prefabrikovaný kulatý kabel; připojení 1: IDC/FLK zásuvková lišta (1x 20 pólů); připojení 2: IDC/FLK zásuvková lišta (1x 20 pólů); délka kabelu 8 m.
