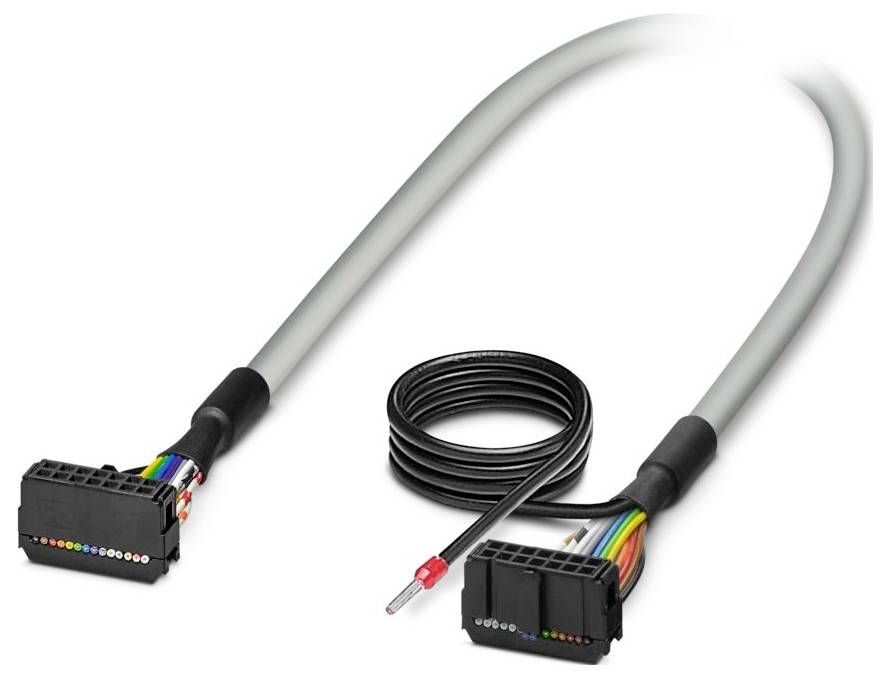

Ilustrační obrázek
Kabel; FLK 14/EZ-DR/ 180/KONFEK/S Phoenix Contact Množství: 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
propojovací kabel
Délka kabelu
1.8 m
Připojení
IDC-FLK zásuvková lišta
počet kontaktů
14
Číslo výrobce
2299084
Datasheety: (PDF)
Celková cena (966,12 Kč / kus)
966,12 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Počet pólů: 14
- Typ připojení: IDC/FLK zásuvková lišta
- Okolní podmínky: Okolní podmínky
- Ochrana: IP00
- Okolní teplota (skladování/transport): -40 °C... 80 °C
- Nadmořská výška: ≤ 2000 m
- Poznámka: Stínící oplet je vyveden na oddělený konec kabelu; oddělený konec kabelu má délku cca 0,5 m (H05V-k 1 m², černý)
- Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
- Vnější průměr kabelu 6,70 mm ±0,4 mm
- Rozteč: 2,54 mm
- Připojení podle normy IEC 60603-13 (podle normy)
- Vnější plášť, materiál: Semi-Rigid-PVC
- Materiál vodiče: Pocínovaná měděná licna
- Délka vedení: 1,8 m
- Průřez vodičů: 14x 0,14 mm²
- Odpor vodiče: ≤ 145 Ω/km (20 °C)
- Vnější plášť, barva: Šedá
- Izolační odpor: ≥ 20 MΩ*km (20 °C)
- Druh ochrany (místo instalace): ≥ IP54 (umístění instalace)
- Styl UL AWM: 2464/1061
- Stíněný: Ano
- Typ vedení: 14 x 0,14 [PVC]
- Uspořádání vodiče signálového vedení: 7x 0,16 mm
- Vodiče AWG: 26
- Průměr žil včetně izolace: 1 mm ±0,03 mm
- Nejmenší poloměr ohybu, pevné uložení: 71 mm
- Nejmenší poloměr ohybu, pohyblivý uložení: 128 mm
- Dynamické zatížení (ohýbání): Cykly ohybu maximálně: 5000 (poloměr ≥ 15x vnější průměr)
- Odolnost proti ohni: IEC 60332-1-2 (surový kabel); VDE 0842, část 332-1-2 ( surový kabel); IEC 60332-3-22 (surový kabel); UL VW-1; CSA FT-1
- Odolnost vůči olejům: Proti občasným stříkacím zařízením (surovému potrubí)
- Počet konektorů: 1
- Jmenovitý provozní režim: 100 % ED
- Počet zastrčení: > 50
- Konektor 1: Konektor 1
- Konektor 2: Konektor 2
- Neobsahuje halogeny: ne
- Okolní teplota (provoz) (pevná instalace): -40 °C... 70 °C (pevné uložení)
- Okolní teplota (provoz) (pohyblivé uložení): -10 °C... 70 °C (pohyblivé uložení)
- Typ vodiče: Prefabrikovaný kulatý kabel, stíněný
- VHODNÁ I/O KARTA: DDI 353; DDI 853; DAI 453; DDDO 353
- PROVOZNÍ NAPĚTÍ (AC): ≤ 30 V/ AC
- PROVOZNÍ NAPĚTÍ (DC): ≤ 60 V DC
- Podporované ovládání: Siemens S7-1500: Podporované ovládání: Siemens S7-1500
- Podporované ovládání: Siemens S7-300 / ET 200 M: Podporované ovládání: Siemens S7-300 / ET 200 M.
- Podporované ovládání: HONEYWELL Experion PKS C200: Podporované ovládání: HONEYWELL Experion PKS C200
- Podporované ovládání: VŠECHNY BRADLEY ControlLOGIx: Podporované ovládání: VŠECHNY BRADLEY ControlLOGIx
- Podporované ovládání: Schneider Electric Modicon TSX Quantum: Podporované ovládání: Schneider Electric modicon TSX Quantum
- Provedení kabelu: Kabel pro modul
- Proud (na cestu, 50 °C): ≤ 1 a (ve vypnutém stavu, viz snižování)
- Proud (na cestu, 70 °C): ≤ 0,6 a (v odrolovaném stavu, viz snižování)
- 14X0,14 [PVC]: 14 X 0,14 [PVC]
- Kategorie produktu
propojovací kabel
- Délka kabelu
1.8 m
- Připojení
IDC-FLK zásuvková lišta
- počet kontaktů
14
- Číslo výrobce
2299084
- Obsah
1 ks
- Materiál
PVC
- Pólů
14
- Typ
FLK 14/EZ-DR/ 180/KONFEK/S
- Délka
1.8 m
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3578836 Kabel; FLK 14/EZ-DR/ 180/KONFEK/S Phoenix Contact Množství: 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3578836 Kabel; FLK 14/EZ-DR/ 180/KONFEK/S Phoenix Contact Množství: 1 ks
Popis
Prefabrikovaný, stíněný kulatý kabel; připojení 1: IDC/FLK zásuvková lišta (1x 14 pólů); připojení 2: IDC/FLK zásuvková lišta (1x 14 pólů) (stínění je vyvedeno na oddělený konec kabelu); délka kabelu 1,8 m.
