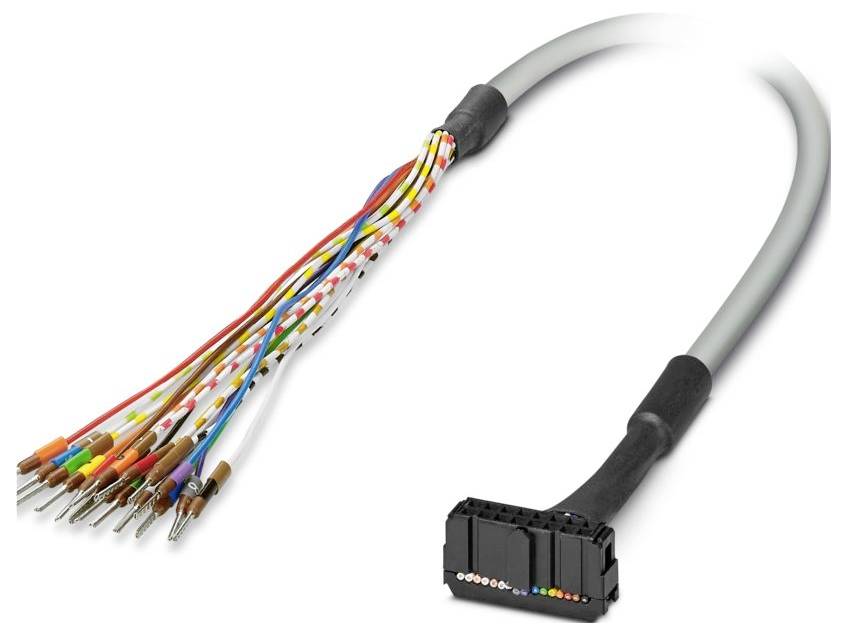

Ilustrační obrázek
Kabel; CABLE-FLK16/OE/0,14/ 2,0M Phoenix Contact Množství: 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
propojovací kabel
Délka kabelu
2 m
Připojení
IDC-FLK zásuvková lišta
počet kontaktů
16
Číslo výrobce
2318156
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
833,88 Kč
3
4% = 108,81 Kč
797,61 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Celková cena (833,88 Kč / kus)
833,88 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Počet pólů: 16
- Typ připojení: IDC/FLK zásuvková lišta
- Okolní podmínky: Okolní podmínky
- Ochrana: IP00
- Okolní teplota (skladování/transport): -40 °C... 80 °C
- Nadmořská výška: ≤ 2000 m
- Poznámka: Žíly jsou označeny a opatřeny dutinkami
- Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
- Vnější průměr kabelu 6,80 mm ±0,4 mm
- Rozteč: 2,54 mm
- Připojení podle normy IEC 60603-13 (podle normy)
- Vnější plášť, materiál: Semi-Rigid-PVC
- Materiál vodiče: Pocínovaná měděná licna
- Délka vedení: 2 m
- Průřez vodičů: 16x 0,14 mm²
- Odpor vodiče: ≤ 145 Ω/km (20 °C)
- Vnější plášť, barva: Šedá
- Izolační odpor: ≥ 20 MΩ*km (20 °C)
- Druh ochrany (místo instalace): ≥ IP54 (umístění instalace)
- Styl UL AWM: 2464/1061
- Stíněno: ne
- Typ vedení: 16 x 0,14 [PVC]
- Uspořádání vodiče signálového vedení: 7x 0,16 mm
- Vodiče AWG: 26
- Průměr žil včetně izolace: 1 mm ±0,03 mm
- Nejmenší poloměr ohybu, pevné uložení: 58 mm
- Nejmenší poloměr ohybu, pohyblivý uložení: 108 mm
- Dynamické zatížení (ohýbání): Cykly ohybu maximálně: 5000 (poloměr ≥ 15x vnější průměr)
- Odolnost proti ohni: IEC 60332-1-2 (surový kabel); VDE 0842, část 332-1-2 ( surový kabel); IEC 60332-3-22 (surový kabel); UL VW-1; CSA FT-1
- Odolnost vůči olejům: Proti občasným stříkacím zařízením (surovému potrubí)
- Počet konektorů: 1
- Jmenovitý provozní režim: 100 % ED
- Počet zastrčení: > 50
- Konektor 1: Konektor 1
- Konektor 2: Konektor 2
- Neobsahuje halogeny: ne
- Okolní teplota (provoz) (pevná instalace): -40 °C... 70 °C (pevné uložení)
- Okolní teplota (provoz) (pohyblivé uložení): -10 °C... 70 °C (pohyblivé uložení)
- Typ vodiče: Prefabrikovaný kulatý kabel
- PROVOZNÍ NAPĚTÍ (AC): ≤ 30 V/ AC
- PROVOZNÍ NAPĚTÍ (DC): ≤ 60 V DC
- Barevný kód: Jednožilový kabel: Jednožilový
- Bílá: IDC/FLK16 (10) = ()
- braun: IDC/FLK16 (2) = ()
- Zelená: IDC/FLK16 (6) = ()
- Žlutá: IDC/FLK16 (5) = ()
- Šedá: IDC/FLK16 (9) = ()
- Modrá: IDC/FLK16 (7) = ()
- Červená: IDC/FLK16 (3) = ()
- Černá: IDC/FLK16 (1) = ()
- Délka odizolování (plášť): Délka lanka 150 mm
- Fialová: IDC/FLK16 (8) = ()
- Bílá zelená: IDC/FLK16 (16) = ()
- Bílá žlutá: IDC/FLK16 (15) = ()
- Bílá červená: IDC/FLK16 (13) = ()
- Bílá černá: IDC/FLK16 (11) = ()
- Bílá hnědá: IDC/FLK16 (12) = ()
- oranžová: IDC/FLK16 (4) = ()
- Provedení kabelu: Kabel pro modul
- Proud (na cestu, 50 °C): ≤ 1 a (ve vypnutém stavu, viz snižování)
- Proud (na cestu, 70 °C): ≤ 0,6 a (v odrolovaném stavu, viz snižování)
- Bílá oranžová: IDC / FLK16 (14) = ()
- 16X0,14 [PVC]: 16X0,14 [PVC]
- Kategorie produktu
propojovací kabel
- Délka kabelu
2 m
- Připojení
IDC-FLK zásuvková lišta
- počet kontaktů
16
- Číslo výrobce
2318156
- Obsah
1 ks
- Materiál
PVC
- Pólů
16
- Typ
CABLE-FLK16/OE/0,14/ 2,0M
- Délka
2 m
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579269 Kabel; CABLE-FLK16/OE/0,14/ 2,0M Phoenix Contact Množství: 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579269 Kabel; CABLE-FLK16/OE/0,14/ 2,0M Phoenix Contact Množství: 1 ks
Popis
Prefabrikovaný kulatý kabel; připojení 1: Jednožilové (16-pólové) (žíly jsou označeny a opatřeny dutinkami); připojení 2: IDC/FLK zásuvková lišta (1x 16 pólů); délka kabelu 2 m.
