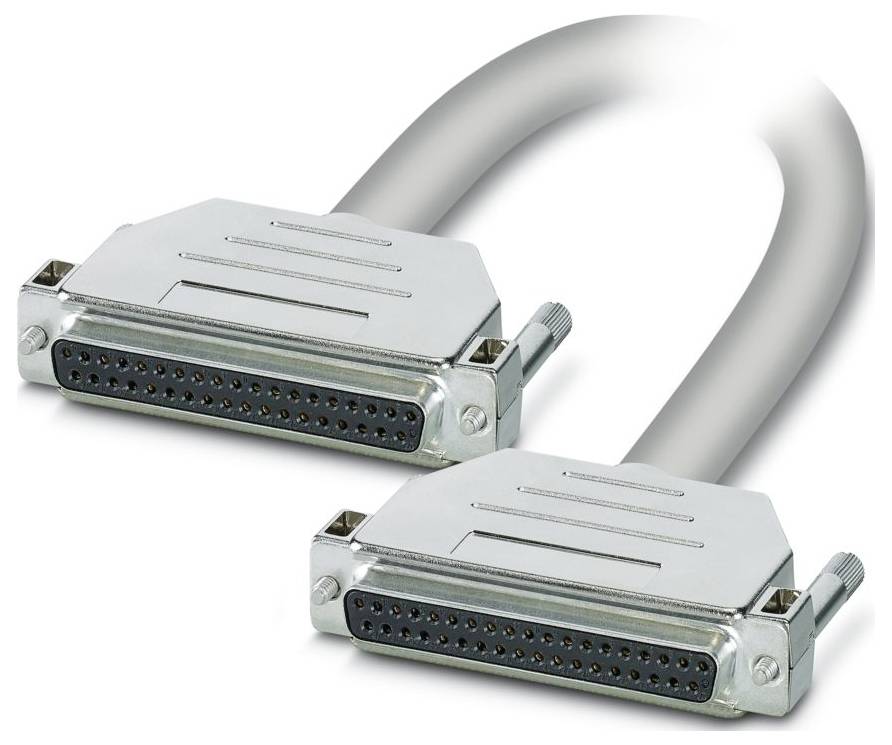

Ilustrační obrázek
Kabel; CABLE-D37SUB/B/B/ 800/KONFEK/S Phoenix Contact Množství: 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
propojovací kabel
Délka kabelu
8 m
Připojení
D-Sub zásuvková lišta
počet kontaktů
37
Číslo výrobce
2900761
Datasheety: (PDF)
Celková cena (4 607,44 Kč / kus)
4 607,44 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Počet pólů: 37
- Typ připojení: Zásuvková lišta D-SUB
- Závit šroubu: UNC 4-40
- Utahovací moment 0,2 Nm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Okolní teplota (skladování/transport): -40 °C... 80 °C
- Nadmořská výška: ≤ 2000 m
- Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
- Vnější průměr kabelu 10,80 mm ±0,5 mm
- Rozměr rastru: 2,77 mm
- Připojení dle normy: IEC 60807-2; DIN 41652
- Vnější plášť, materiál: Semi-Rigid-PVC
- Materiál vodiče: Čistá měděná licna
- Délka vedení: 8 m
- Průřez vodičů: 37x 0,25 mm²
- Odpor vodiče: ≤ 80 Ω/km (při 20 °C)
- Vnější plášť, barva: Šedá
- Izolační odpor: ≥ 20 MΩ*km (při 20 °C)
- Druh ochrany (místo instalace): ≥ IP54 (umístění instalace)
- Styl UL AWM: 2464/1061
- Stíněný: Ano
- Typ vedení: 37 x 0,25 [PVC]
- Uspořádání vodičů signálového vedení 14x 0,15 mm
- Vodiče AWG: 24
- Průměr žil včetně izolace: 1,2 mm ±0,05 mm
- Nejmenší poloměr ohybu, pevné uložení: 90 mm
- Nejmenší poloměr ohybu, pohyblivý uložení: 170 mm
- Dynamické zatížení (ohýbání): Cykly ohybu maximálně: 5000 (poloměr ≥ 15x vnější průměr)
- Odolnost proti ohni: IEC 60332-1-2 (surový kabel); VDE 0842, část 332-1-2 ( surový kabel); IEC 60332-3-22 (surový kabel); UL VW-1; CSA FT-1
- Odolnost vůči olejům: Proti občasným stříkacím zařízením (surovému potrubí)
- Počet konektorů: 1
- Jmenovitý provozní režim: 100 % ED
- Počet zastrčení: > 200
- Konektor 1: Konektor 1
- Konektor 2: Konektor 2
- Neobsahuje halogeny: ne
- Okolní teplota (provoz) (pevná instalace): -40 °C... 70 °C (pevné uložení)
- Okolní teplota (provoz) (pohyblivé uložení): -10 °C... 70 °C (pohyblivé uložení)
- Typ vodiče: Prefabrikovaný kulatý kabel, stíněný
- PROVOZNÍ NAPĚTÍ (AC): ≤ 30 V/ AC
- PROVOZNÍ NAPĚTÍ (DC): ≤ 60 V DC
- Proud (na cestu): ≤ 2 a (v odřčeném stavu, viz snižování)
- Barevný kód: Jednožilový kabel: Jednožilový
- BÍLÁ: D-SUB37 (1) = D-SUB37 (1)
- BRAUN: D-SUB37 (2) = D-SUB37 (2)
- ZELENÁ: D-SUB37 (3) = D-SUB37 (3)
- ŽLUTÁ: D-SUB37 (4) = D-SUB37 (4)
- ŠEDÁ: D-SUB37 (5) = D-SUB37 (5)
- RŮŽOVÁ: D-SUB37 (6) = D-SUB37 (6)
- MODRÁ: D-SUB37 (7) = D-SUB37 (7)
- ČERVENÁ: D-SUB37 (8) = D-SUB37 (8)
- ČERNÁ: D-SUB37 (9) = D-SUB37 (9)
- FIALOVÁ: D-SUB37 (10) = D-SUB37 (10)
- Šedá růžová: D-SUB37 (11) = D-SUB37 (11)
- Červená modrá: D-SUB37 (12) = D-SUB37 (12)
- Bílá zelená: D-SUB37 (13) = D-SUB37 (13)
- hnědozelená: D-SUB37 (14) = D-SUB37 (14)
- Bílá žlutá: D-SUB37 (15) = D-SUB37 (15)
- Žluto-hnědá: D-SUB37 (16) = D-SUB37 (16)
- Bílá-šedá: D-SUB37 (17) = D-SUB37 (17)
- Šedohnědá: D-SUB37 (18) = D-SUB37 (18)
- Bílá růžová: D-SUB37 (19) = D-SUB37 (19)
- růžovohnědá: D-SUB37 (20) = D-SUB37 (20)
- Bílá modrá: D-SUB37 (21) = D-SUB37 (21)
- hnědomodrá: D-SUB37 (22) = D-SUB37 (22)
- Bílá červená: D-SUB37 (23) = D-SUB37 (23)
- hnědočervená: D-SUB37 (24) = D-SUB37 (24)
- Bílá černá: D-SUB37 (25) = D-SUB37 (25)
- hnědo-černá: D-SUB37 (26) = D-SUB37 (26)
- Šedozelená: D-SUB37 (27) = D-SUB37 (27)
- Žluto-šedá: D-SUB37 (28) = D-SUB37 (28)
- růžová zelená: D-SUB37 (29) = D-SUB37 (29)
- Žluto-růžová: D-SUB37 (30) = D-SUB37 (30)
- Zelená-modrá: D-SUB37 (31) = D-SUB37 (31)
- Žluto modrá: D-SUB37 (32) = D-SUB37 (32)
- Zelená-červená: D-SUB37 (33) = D-SUB37 (33)
- Žluto-červená: D-SUB37 (34) = D-SUB37 (34)
- Zelená-černá: D-SUB37 (35) = D-SUB37 (35)
- Žlutočerná: D-SUB37 (36) = D-SUB37 (36)
- Šedomodrá: D-SUB37 (37) = D-SUB37 (37)
- 37X0,25 [PVC]: 37X0,25 [PVC]
- Provedení kabelu: Kabel pro modul
- Kategorie produktu
propojovací kabel
- Délka kabelu
8 m
- Připojení
D-Sub zásuvková lišta
- počet kontaktů
37
- Číslo výrobce
2900761
- Obsah
1 ks
- Materiál
PVC
- Pólů
37
- Typ
CABLE-D37SUB/B/B/ 800/KONFEK/S
- Délka
8 m
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579711 Kabel; CABLE-D37SUB/B/B/ 800/KONFEK/S Phoenix Contact Množství: 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579711 Kabel; CABLE-D37SUB/B/B/ 800/KONFEK/S Phoenix Contact Množství: 1 ks
Popis
Prefabrikovaný, stíněný kulatý kabel; připojení 1: D-SUB zásuvková lišta (1x 37-pólová); připojení 2: D-SUB zásuvková lišta (1x 37-pólová); délka kabelu 8 m.
