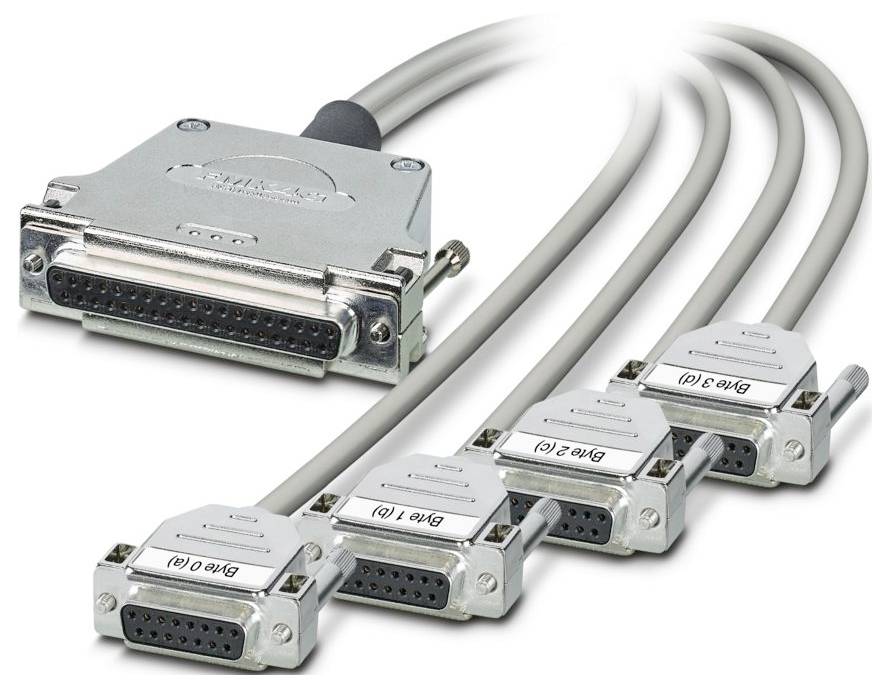

Ilustrační obrázek
Kabel; CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Množství: 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
propojovací kabel
Délka kabelu
3 m
Připojení
D-Sub zásuvková lišta
počet kontaktů
10
Číslo výrobce
1119201
Datasheety: (PDF)
Celková cena (4 607,44 Kč / kus)
4 607,44 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Počet pólů: 15
- Typ připojení: Zásuvková lišta D-SUB
- Závit: UNC 4-40; M2,5
- Utahovací moment 0,2 Nm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP00
- Okolní teplota (skladování/transport): -40 °C... 80 °C
- Nadmořská výška: ≤ 2000 m
- Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
- Vnější průměr kabelu 6,10 mm ±0,4 mm
- Rozměr rastru: 2,74 mm
- Připojení dle normy: IEC 60807-2; DIN 41652
- Vnější plášť, materiál: Semi-Rigid-PVC
- Materiál vodiče: Pocínovaná měděná licna
- Délka vedení: 3 m
- Průřez vodičů: 10x 0,14 mm²
- Odpor vodiče: ≤ 145 Ω/km (20 °C)
- Vnější plášť, barva: Šedá
- Izolační odpor: ≥ 20 MΩ*km (20 °C)
- Druh ochrany (místo instalace): ≥ IP54 (umístění instalace)
- Styl UL AWM: 2464/1061
- Stíněno: ne
- Typ vedení: 10 X 0,14 [PVC]
- Uspořádání vodiče signálového vedení: 7x 0,16 mm
- Vodiče AWG: 26
- Průměr žil včetně izolace: 1 mm ±0,03 mm
- Nejmenší poloměr ohybu, pevné uložení: 52 mm
- Nejmenší poloměr ohybu, pohyblivý uložení: 98 mm
- Dynamické zatížení (ohýbání): Cykly ohýbání maximálně: 5000
- Odolnost proti ohni: IEC 60332-1-2 (surový kabel); VDE 0842, část 332-1-2 ( surový kabel); IEC 60332-3-22 (surový kabel); UL VW-1; CSA FT-1
- Odolnost vůči olejům: Proti občasným stříkacím zařízením (surovému potrubí)
- Počet konektorů: 4
- Jmenovitý provozní režim: 100 % ED
- Počet zastrčení: > 200
- Konektor 1: Konektor 1
- Konektor 2: Konektor 2
- Neobsahuje halogeny: ne
- Okolní teplota (provoz) (pevná instalace): -40 °C... 70 °C (pevné uložení)
- Okolní teplota (provoz) (pohyblivé uložení): -10 °C... 70 °C (pohyblivé uložení)
- Typ vodiče: Prefabrikovaný kulatý kabel
- PROVOZNÍ NAPĚTÍ (AC): ≤ 30 V/ AC
- PROVOZNÍ NAPĚTÍ (DC): ≤ 60 V DC
- Vhodný periferní modul: 6DL1131-6BL00-0PH1 (terminálový blok H1 Block M1); 6DL1132-6BL00-0PH1 (Terminal blok Block H1/M1)
- Podporované ovládání: Siemens ET 200SP HA: Podporované ovládání: Siemens ET 200SP HA
- Barevný kód: Jednožilový kabel: Jednožilový
- BÍLÁ: D-SUB 37 X1 (37) = D-SUB15 X5 (10)
- BRAUN: D-SUB 37 X1 (29) = D-SUB15 X5 (2)
- ZELENÁ: D-SUB 37 X1 (33) = D-SUB15 X5 (6)
- ŽLUTÁ: D-SUB 37 X1 (32) = D-SUB15 X5 (5)
- ŠEDÁ: D-SUB 37 X1 (18) = D-SUB15 X5 (9)
- MODRÁ: D-SUB 37 X1 (34) = D-SUB15 X5 (7)
- ČERVENÁ: D-SUB 37 X1 (30) = D-SUB15 X5 (3)
- ČERNÁ: D-SUB 37 X1 (28) = D-SUB15 X5 (1)
- FIALOVÁ: D-SUB 37 X1 (35) = D-SUB15 X5 (8)
- ORANŽOVÁ: D-SUB 37 X1 (31) = D-SUB15 X5 (4)
- Provedení kabelu: Rozbočovací kabel pro čtyři moduly
- Proud (na cestu, 50 °C): ≤ 1 a (ve vypnutém stavu, viz snižování)
- Proud (na cestu, 70 °C): ≤ 0,6 a (v odrolovaném stavu, viz snižování)
- 10 X 0,14 [PVC]: 10 X 0,14 [PVC]
- VHODNÝ TERMINÁLOVÝ BLOK: 6DL1193-6TP00-0BH1; 6DL1193-6TP00-0DH1; 6DL1193-6TP00-0BM1; 6DL1193-6TP00-0DM1
- Kategorie produktu
propojovací kabel
- Délka kabelu
3 m
- Připojení
D-Sub zásuvková lišta
- počet kontaktů
10
- Číslo výrobce
1119201
- Obsah
1 ks
- Materiál
PVC
- Pólů
10
- Typ
CABLE-D37F/4XD15F/3,0M/ETHA
- Délka
3 m
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3564690 Kabel; CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Množství: 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564690 Kabel; CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Množství: 1 ks
Popis
Prefabrikovaný kulatý kabel; ovládání: Siemens SIMATIC® ET 200SP HA; připojení 1: D-SUB zásuvková lišta (1x 37-pólová); připojení 2: D-SUB zásuvková lišta (4x 15-pólová); délka kabelu 3 m.
