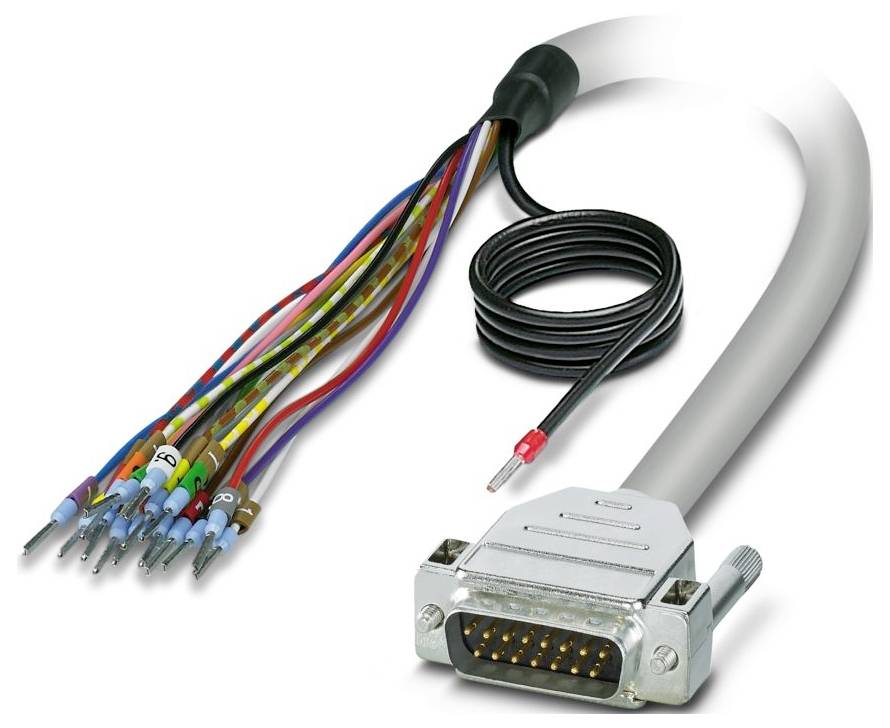

Ilustrační obrázek
Kabel; CABLE-D-15SUB/M/OE/0,25/S/1,5M Phoenix Contact Množství: 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
propojovací kabel
Délka kabelu
1.5 m
Připojení
D-Sub kolíková lišta
počet kontaktů
15
Číslo výrobce
2926454
Datasheety: (PDF)
Celková cena (1 714,88 Kč / kus)
1 714,88 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Počet pólů: 15
- Typ připojení: Kolíková lišta D-SUB
- Závit šroubu: UNC 4-40
- Utahovací moment 0,2 Nm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Okolní teplota (skladování/transport): -40 °C... 80 °C
- Nadmořská výška: ≤ 2000 m
- Poznámka: Žíly jsou označeny a opatřeny dutinkami. Stínění je vyvedeno na oddělený konec kabelu.
- Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
- Vnější průměr kabelu 7,90 mm ±0,5 mm
- Rozměr rastru: 2,74 mm
- Připojení dle normy: IEC 60807-2; DIN 41652
- Vnější plášť, materiál: Semi-Rigid-PVC
- Materiál vodiče: Čistá měděná licna
- Délka vedení: 1,5 m
- Průřez vodičů: 15x 0,25 mm²
- Odpor vodiče: ≤ 80 Ω/km (při 20 °C)
- Vnější plášť, barva: Šedá
- Izolační odpor: ≥ 20 MΩ*km (při 20 °C)
- Druh ochrany (místo instalace): ≥ IP54 (umístění instalace)
- Styl UL AWM: 2464/1061
- Stíněný: Ano
- Typ vedení: 1500 x 0,25 [PVC]
- Uspořádání vodičů signálového vedení 14x 0,15 mm
- Vodiče AWG: 24
- Průměr žil včetně izolace: 1,2 mm ±0,05 mm
- Nejmenší poloměr ohybu, pevné uložení: 67 mm
- Nejmenší poloměr ohybu, pohyblivý uložení: 126 mm
- Dynamické zatížení (ohýbání): Cykly ohybu maximálně: 5000 (poloměr ≥ 15x vnější průměr)
- Odolnost proti ohni: IEC 60332-1-2 (surový kabel); VDE 0842, část 332-1-2 ( surový kabel); IEC 60332-3-22 (surový kabel); UL VW-1; CSA FT-1
- Odolnost vůči olejům: Proti občasným stříkacím zařízením (surovému potrubí)
- Počet konektorů: 1
- Jmenovitý provozní režim: 100 % ED
- Počet zastrčení: > 200
- Konektor 1: Konektor 1
- Konektor 2: Konektor 2
- Neobsahuje halogeny: ne
- Okolní teplota (provoz) (pevná instalace): -40 °C... 70 °C (pevné uložení)
- Okolní teplota (provoz) (pohyblivé uložení): -10 °C... 70 °C (pohyblivé uložení)
- Typ vodiče: Prefabrikovaný kulatý kabel, stíněný
- PROVOZNÍ NAPĚTÍ (AC): ≤ 30 V/ AC
- PROVOZNÍ NAPĚTÍ (DC): ≤ 60 V DC
- Proud (na cestu): ≤ 2 a (v odřčeném stavu, viz snižování)
- Barevný kód: Jednožilový kabel: Jednožilový
- Bílá: D-SUB15 (1) = ()
- hnědá: D-SUB15 (2) = ()
- Zelená: D-SUB15 (3) = ()
- Žlutá: D-SUB15 (4) = ()
- Šedá: D-SUB15 (5) = ()
- růžová: D-SUB15 (6) = ()
- Modrá: D-SUB15 (7) = ()
- Červená: D-SUB15 (8) = ()
- Černá: D-SUB15 (9) = ()
- Délka odizolování (plášť): Délka lanka 150 mm
- Fialová: D-SUB15 (10) = ()
- Šedá růžová: D-SUB15 (11) = ()
- Červená modrá: D-SUB15 (12) = ()
- Bílá zelená: D-SUB15 (13) = ()
- hnědozelená: D-SUB15 (14) = ()
- Bílá žlutá: D-SUB15 (15) = ()
- 15 X 0,25 [PVC]: 15 X 0,25 [PVC]
- Kategorie produktu
propojovací kabel
- Délka kabelu
1.5 m
- Připojení
D-Sub kolíková lišta
- počet kontaktů
15
- Číslo výrobce
2926454
- Obsah
1 ks
- Materiál
PVC
- Pólů
15
- Typ
CABLE-D-15SUB/M/OE/0,25/S/1,5M
- Délka
1.5 m
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3580185 Kabel; CABLE-D-15SUB/M/OE/0,25/S/1,5M Phoenix Contact Množství: 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3580185 Kabel; CABLE-D-15SUB/M/OE/0,25/S/1,5M Phoenix Contact Množství: 1 ks
Popis
Prefabrikovaný, stíněný kulatý kabel; připojení 1: Jednotlivé žíly (15-pólové) (žíly jsou označeny a opatřeny dutinkami. Stínící oplet je vyveden na oddělený konec kabelu); připojení 2: D-SUB kolíková lišta (1x 15-pólová); délka kabelu 1,5 m.
Tento text byl přeložen strojově.
