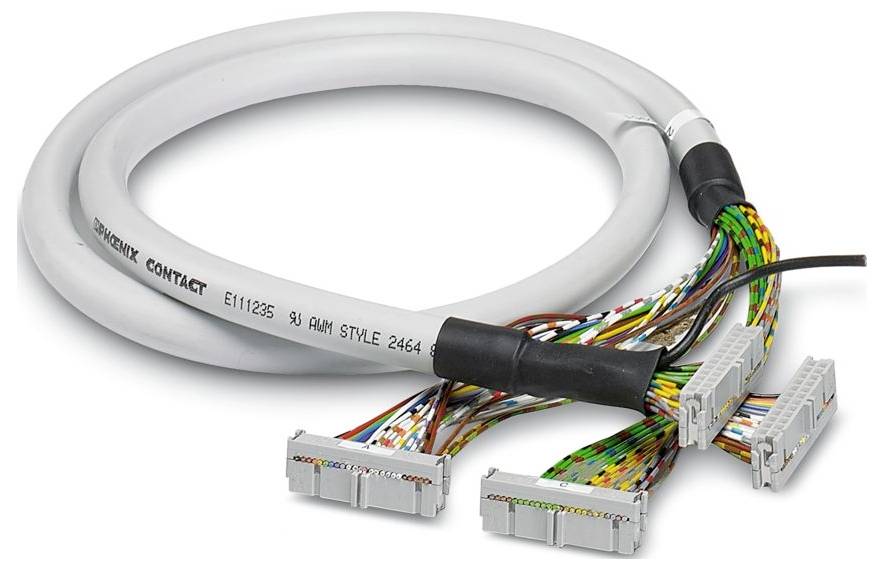

Ilustrační obrázek
Kabel; CABLE-2FLK24/2FLK24/DV/ 6,0M/S Phoenix Contact Množství: 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
propojovací kabel
Délka kabelu
6 m
Připojení
IDC-FLK zásuvková lišta
počet kontaktů
50
Číslo výrobce
2906957
Datasheety: (PDF)
Celková cena (4 830,58 Kč / kus)
5 681,82 Kč
-15 %
4 830,58 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Počet pólů: 24
- Typ připojení: IDC/FLK zásuvková lišta
- Průřez vodiče AWG: 26
- Okolní podmínky: Okolní podmínky
- Ochrana: IP00
- Okolní teplota (skladování/transport): -40 °C... 80 °C
- Nadmořská výška: ≤ 2000 m
- Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
- Vnější průměr kabelu 11,00 mm ±0,3 mm
- Rozteč: 2,54 mm
- Připojení podle normy IEC 60603-13 (podle normy)
- Vnější plášť, materiál: Semi-Rigid-PVC
- Materiál vodiče: Pocínovaná měděná licna
- Délka vedení: 6 m
- Průřez vodičů: 50x 0,14 mm²
- Odpor vodiče: ≤ 145 Ω/km (při 20 °C)
- Vnější plášť, barva: Šedá
- Izolační odpor: ≥ 20 MΩ*km (20 °C)
- Druh ochrany (místo instalace): ≥ IP54 (umístění instalace)
- Styl UL AWM: 2464/1061
- Stíněný: Ano
- Typ vedení: 50 x 0,14 [PVC]
- Uspořádání vodiče signálového vedení: 7x 0,16 mm
- Vodiče AWG: 26
- Průměr žil včetně izolace: 1 mm ±0,03 mm
- Nejmenší poloměr ohybu, pevné uložení: 114 mm
- Nejmenší poloměr ohybu, pohyblivý uložení: 205 mm
- Dynamické zatížení (ohýbání): Cykly ohybu maximálně: 5000 (poloměr ≥ 18x vnější průměr)
- Odolnost proti ohni: IEC 60332-1-2 (surový kabel); VDE 0842, část 332-1-2 ( surový kabel); IEC 60332-3-22 (surový kabel); UL VW-1; CSA FT-1
- Odolnost vůči olejům: Proti občasným stříkacím zařízením (surovému potrubí)
- Počet konektorů: 2
- Jmenovitý provozní režim: 100 % ED
- Počet zastrčení: > 50
- Konektor 1: Konektor 1
- Konektor 2: Konektor 2
- Neobsahuje halogeny: ne
- Okolní teplota (provoz) (pevná instalace): -40 °C... 70 °C (pevné uložení)
- Okolní teplota (provoz) (pohyblivé uložení): -10 °C... 70 °C (pohyblivé uložení)
- Typ vodiče: Prefabrikovaný kulatý kabel, stíněný
- Podporované ovládání: EMERSON DeltaV: Podporované ovládání: EMERSON DeltaV
- Vhodná karta I/o: SE4053S2B11; SE4083S2B11
- PROVOZNÍ NAPĚTÍ (AC): ≤ 30 V/ AC
- PROVOZNÍ NAPĚTÍ (DC): ≤ 60 V DC
- Provedení kabelu: Kabel pro modul
- Proud (na cestu, 50 °C): ≤ 1 a (ve vypnutém stavu, viz snižování)
- Proud (na cestu, 70 °C): ≤ 0,6 a (v odrolovaném stavu, viz snižování)
- 50X0,14 [PVC]: 50 X 0,14 [PVC]
- Kategorie produktu
propojovací kabel
- Délka kabelu
6 m
- Připojení
IDC-FLK zásuvková lišta
- počet kontaktů
50
- Číslo výrobce
2906957
- Obsah
1 ks
- Materiál
PVC
- Pólů
50
- Typ
CABLE-2FLK24/2FLK24/DV/ 6,0M/S
- Délka
6 m
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3580037 Kabel; CABLE-2FLK24/2FLK24/DV/ 6,0M/S Phoenix Contact Množství: 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3580037 Kabel; CABLE-2FLK24/2FLK24/DV/ 6,0M/S Phoenix Contact Množství: 1 ks
Popis
Prefabrikovaný, stíněný kulatý kabel; ovládání: Emerson Delta v série s; připojení 1: IDC/FLK zásuvková lišta (2x 24 pólů); připojení 2: IDC/FLK zásuvková lišta (2x 24 pólů); délka kabelu 6 m.
