Janitza UMG 96-S2 digitální panelový měřič

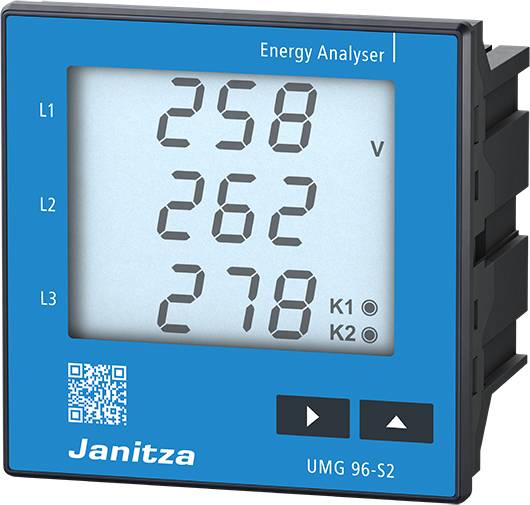

Měřicí přístroj zobrazuje třífázové napěťové hodnoty: L1 258V, L2 262V, L3 278V. Výrobce 'Janitza', model 'UMG 96-S2'.

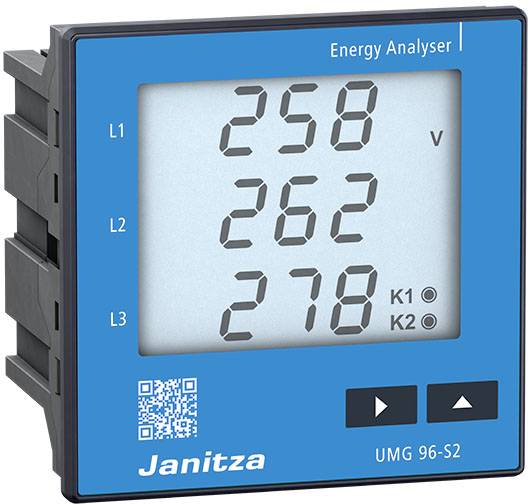

Modrý energetický analyzátor s digitálním displejem zobrazuje napětí L1: 258 V, L2: 262 V, L3: 278 V. Dole vpravo jsou umístěny tlačítka.

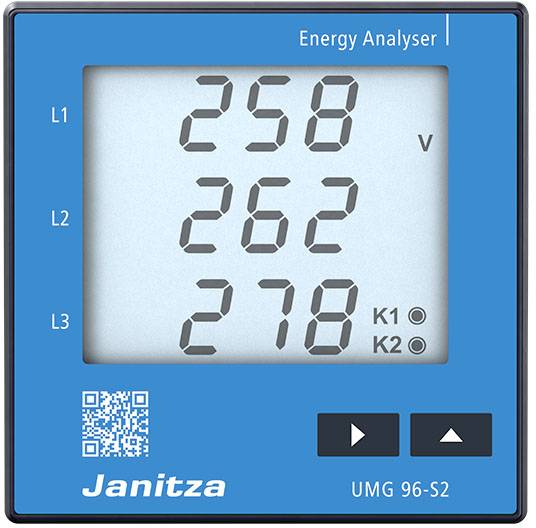

Digitální displej energetického analyzátoru s měřenými hodnotami pro L1: 258V, L2: 262V, L3: 278V, modrý rámeček, značka 'Janitza'.

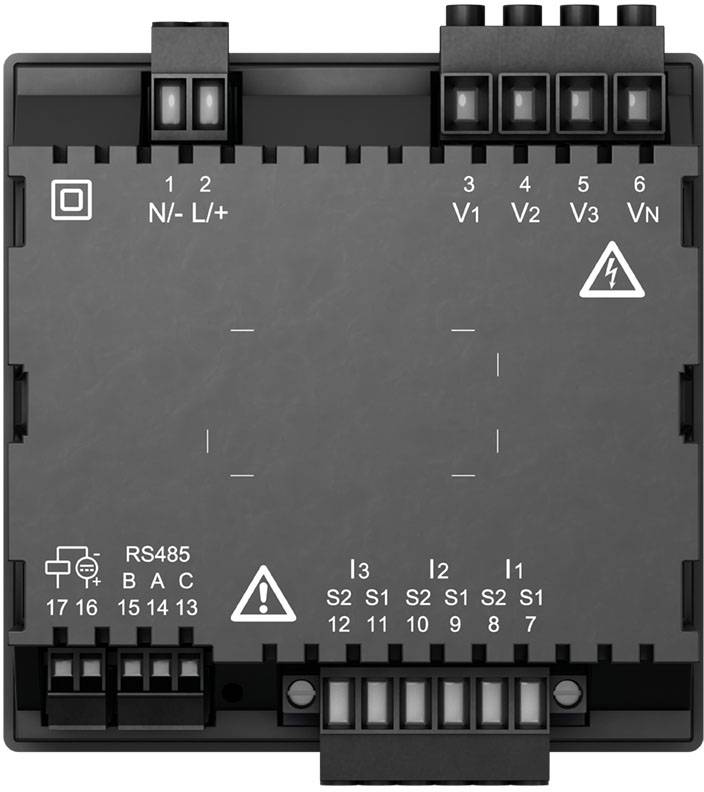

Elektrické řídicí zařízení s přípojkami a symboly pro vstup napětí a připojení, označené štítkem 'RS485' a výstražnými upozorněními.

1/4

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

34 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 387,60 Kč / kus)

5 387,60 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Měřič energie UMG 96-S2 s podsvícením

Technické parametry

Kategorie produktu: digitální panelový měřič

Měřicí funkce: proud
napětí DC
napětí AC

Rozsah měření (min.): 0.5 mA

Typ: UMG 96-S2

Rozsah měření (max.): 6 A

Technologie displeje: LED

Montážní šířka: 97 mm

Montážní výška: 96 mm

Rozm.: (d x š x v) 48 x 96 x 96 mm

Hmotnost: 250 g

Provozní napětí max.: 265 V

Min. provozní napětí: 90 V

Osvětlení displeje: bílé

Montážní hloubka: 42 mm

Barva: vícebarevná

Kategorie měření: CAT III 300 V

Šířka: 96 mm

V: 96 mm

Délka: 48 mm

Rozhraní: RS485

Rozhraní: Modbus RTU

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2269646 Janitza UMG 96-S2 digitální panelový měřič

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2269646 Janitza UMG 96-S2 digitální panelový měřič

Popis

Nový UMG 96-S2 je vhodný pro měření a kontrolu elektrických charakteristik a spotřeby energie a pro kontrolu parametrů kvality napětí, jako jsou např. harmonické kmitání. Použití se nachází ve rozvodných zařízeních, například pro zjištění místa nákladů a také pro sledování mezních hodnot. Kromě toho lze přístroj použít jako snímač naměřených hodnot pro řízení budov nebo PLC.

Tento text byl přeložen strojově.

Provedení

Napájecí napětí:
Vestavný přístroj pro čelní montáž do panelu 90 v - 265 v (50/60) Hz nebo 90 v - 250 v DC, 96 x 96 x 48 mm (Š x v x H)
4 vstupů pro měření napětí:
Měřicí kategorie: 300 v Cat III
měření v 3-fázových 4 systémů
pro měření proudu do 230 v / 400 v (+ 10 %) podle IEC 3 vstupů:
Měřicí kategorie: 300 v Cat II
jmenovitý proud 5 a / 1 a nastavitelný
rozsah měření proudu: 0,5 mA - 5 a Rozlišení 6 a:
Periferie 1 mA:
1 impulzní výstup
1x RS485 (Modbus RTU)
