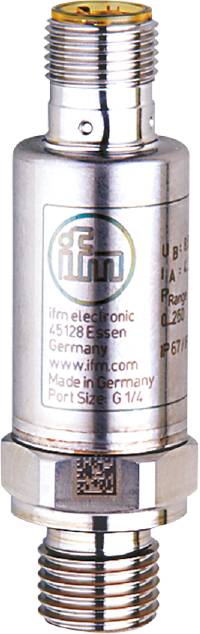

Ilustrační obrázek
ifm Electronic senzor tlaku 1 ks PU5404 0 MPa do 1 MPa M12 Analogové
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
senzor tlaku
Připojení
M12
Provedení
přetlak
Max. měřicí rozsah tlaku
1 MPa
Provozní napětí max.
36 V/DC
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
4 582,64 Kč
3
2% = 335,43 Kč
4 470,83 Kč
5
3% = 781,30 Kč
4 426,38 Kč
10
4% = 1 860,50 Kč
4 396,59 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (4 582,64 Kč / kus)
4 582,64 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Elektronický tlakový senzor ifm PU5404
- Spolehlivá detekce systémového tlaku v průmyslových aplikacích
- Vysoká odolnost proti nárazům a vibracím
- Velmi dobrá přesnost opakování a malá odchylka charakteristických linií
- Průměrná délka života více než 60 milionů tlakových cyklů
- Kompaktní a odolné pouzdro z nerezové oceli pro použití ve stísněných montážních podmínkách
Technické parametry
- Analogový výstup napětí [v]: 0... 10
- Počet analogových výstupů: 1
- Počet vstupů a výstupů: Počet analogových výstupů: 1
- Pevnost v tlaku [MPa]: 2.5
- Odolnost proti tlaku [psi]: 360
- Odchylka charakteristických linií: < ± 0,5; (včetně vyšroubovací odchylky, nulového bodu a chyb napětí, nelinearity, hystereze)
- Odchylka linearity v procentech: < ± 0,1 (BFSL) / < ± 0,2 (LS)
- Rozsah měření [MPa]: 0...1
- Min. Tlak při roztržení [MPa]: 30
- Okolní teplota-1 [°C]: -40... 90
- Přesnost opakování v procentech: < ± 0,05; (při kolísání teploty < 10 k)
- Utahovací moment [Nm]: 25...35; (doporučený točivý moment; v závislosti na mazání, těsnění a zatížení tlakem)
- Aplikace: Pro průmyslové použití
- Výstupní signál: Analogový signál
- Doba pohotovosti [s]: < 0,1
- Provozní napětí [v]: 16... 36 DC
- Těsnění: Rozhraní FKM (DIN EN ISO 1179-2)
- Škrticí prvek: ne (lze dovybavit)
- Typ: relativní tlak
- Pevnost v tlaku [bar]: 25
- Směrnice o tiskařských zařízení: Správná praxe v oblasti strojírenství; použitelná pro média skupiny 2; média skupiny 1 na vyžádání
- Celkový počet výstupů: 1
- Hmotnost [g]: 59.000
- Odchylka hystereze: < ± 0,2
- Odolnost proti zkratu: Ano
- Skladovací teplota [°C]: -40... 100
- Dlouhodobá stabilita: < ± 0,1; (po 6 měsících)
- Média: Kapalná a plynná média
- Teplota média [°C]: -40... 90
- Rozsah měření [bar]: 0...10
- Rozsah měření [kPa]: 0... 1000
- Rozsah měření [psi]: 0...145
- Min. Tlak při roztržení [bar]: 300
- Min. Tlak při roztržení [psi]: 4350
- Min. Tlakové cykly: 60 milionů; (při 1,2 násobném jmenovitém tlaku)
- Min. IZOLAČNÍ ODPOR [MΩ]: 100; (500 V DC)
- Min. Odpor při zatížení [Ω]: 2000
- MTTF: 762
- Procesní připojení: Závitové připojení G 1/4 vnější závit (DIN EN ISO 1179-2)
- OCHRANA: IP 67; IP 69K
- Třída ochrany III
- Doba skokové odezvy analogového výstupu [ms]: 1
- Konektor: Pinlayout: Konektor 0174: 1x M12; kódování: A
- Odběr proudu [mA]: < 12
- Teplotní koeficient nulový bod a rozsah: < ± 0,1 (-25...90 °C) / < ± 0,2 (-40...-25 °C)
- Přetížení: Ano
- V případě, že je k použití jako zdroj energie k použití jako zdroj energie, je tento zdroj
- Ochrana proti přepólování: Ano
- Materiály ve styku s Medium: 1.4542 (ocel / 17-4 PH / 630)
- Kategorie produktu
senzor tlaku
- Typ
PU5404
- Připojení
M12
- Provedení
přetlak
- Min. měřicí rozsah tlaku
0 MPa
- Max. měřicí rozsah tlaku
1 MPa
- Rozsah měření (tlak)
0 MPa do 1 MPa
- Min. provozní napětí
16 V/DC
- Provozní napětí max.
36 V/DC
- Provozní napětí
16 - 36 V/DC
- Typ kontaktu
Analogové
IP67 / IP69K
- Hadicová přípojka
G1/4 AG
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Hmotnost
0.0560 kg
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3319538 ifm Electronic senzor tlaku 1 ks PU5404 0 MPa do 1 MPa M12 Analogové
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3319538 ifm Electronic senzor tlaku 1 ks PU5404 0 MPa do 1 MPa M12 Analogové
Popis
Elektronický tlakový senzor ifm PU5404
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
