ifm Electronic senzor tlaku 1 ks PN2094 -0.1 MPa do 1 MPa M12 1 rozpínací kontakt, 1 spínací kontakt, Analogové

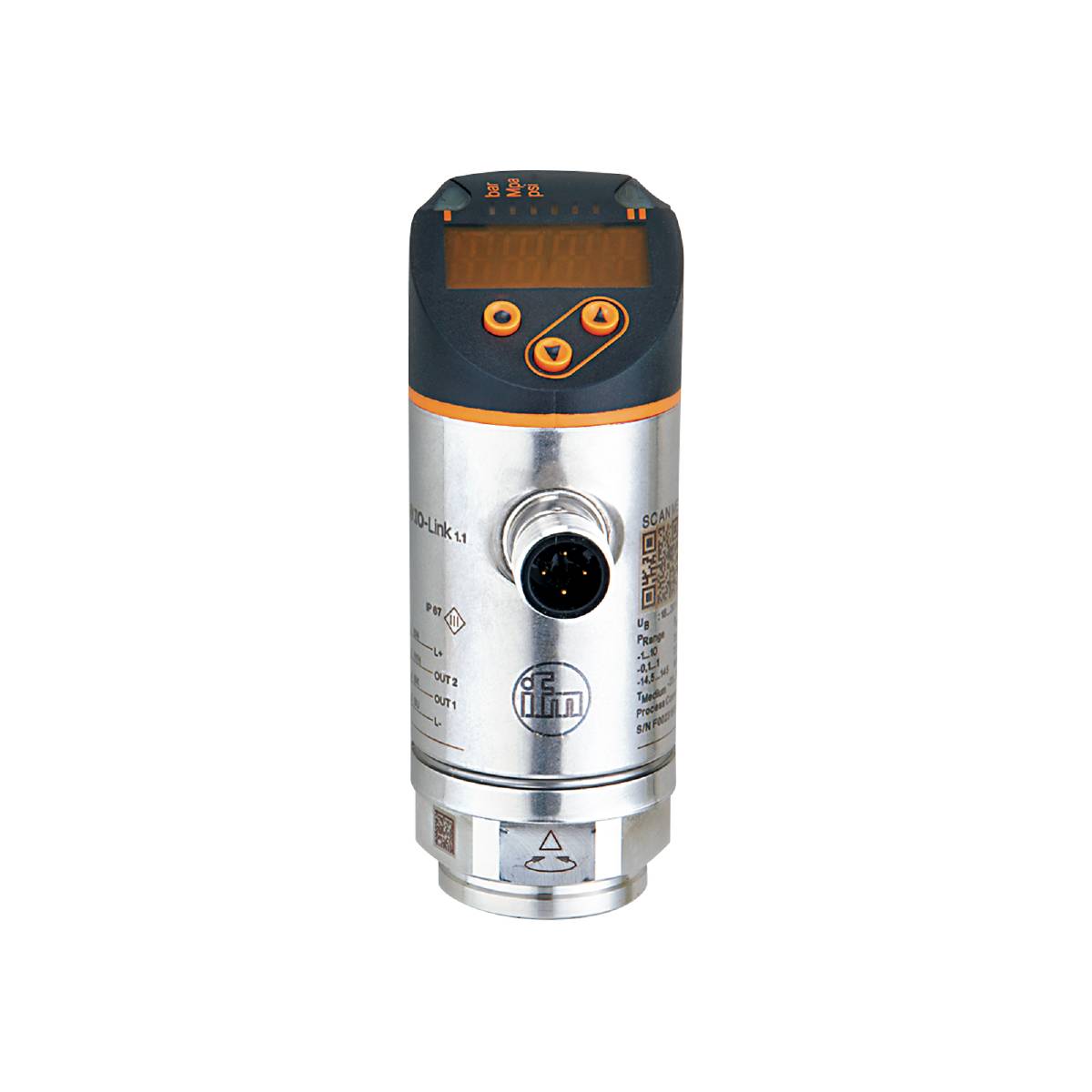

Stříbrné elektronické zařízení s digitálním displejem a čtyřmi tlačítky, pravděpodobně senzor nebo měřicí přístroj, před černým pozadím.

Ilustrační obrázek

Kategorie produktu

senzor tlaku

Připojení

M12

Provedení

přetlak

Max. měřicí rozsah tlaku

1 MPa

Provozní napětí max.

30 V/DC

Datasheety: (PDF)

Doručení: Čt 17. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (16 508,26 Kč / kus)

16 508,26 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Elektronický tlakový senzor ifm PN2094

Dva spínací výstupy, jeden jako IO-Link a jeden jako analogový výstup
Červeno-zelený indikátor pro jedinečné označení oblastí s označením
Optimální nastavení díky otočnosti procesních konektorů
Dlouhodobá stabilita díky vysoké odolnosti proti přetížení
Odolné provedení pro použití v náročném průmyslovém prostředí
Pohodlné ovládání pomocí tlačítek nebo programování přes IO-Link

Technické parametry

Analogový výstup napětí [v]: 0... 10; (škálovatelný 1:5)
Analogový výstup proud [mA]: 4...20; (škálovatelný 1:5)
Analogový bod [bar]: 1...10
Analogový bod [MPa]: 0,1...1
Analogový bod [psi]: 14,6...145
Analogový startovací bod [bar]: -1...8
Analogový startovací bod [MPa]: -0,1... 0,8
Analogový startovací bod [psi]: -14,6... 116
Doba odezvy [ms]: < 1,5
Počet analogových výstupů: 1
Počet digitálních výstupů: 2
Počet vstupů a výstupů: Počet digitálních výstupů: 2; počet analogových výstupů: 1
Displej: 3 x LED, zelená (bar, psi, MPa); spínací stav: 2 x LED, žlutá; naměřené hodnoty: Alfanumerický displej, červená / zelená 4-místný
Pevnost v tlaku [MPa]: 7.5
Odolnost proti tlaku [psi]: 1087
V krocích - Factory setting / CMPT = 2 [MPa]: 0.002
V krocích - stav_B High Resolution / CMPT = 3 [MPa]: 0.001
Revize IO-Link: 1.1
Odchylka charakteristik: < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (nastavení minimální hodnoty); LS = nastavení mezní hodnoty)
Rozsah měření [MPa]: -0,1...1
Měřicí prvek: Keramický kapacitní tlaková buňka
Min. Vzdálenost mezi SP a RP – Factory setting / CMPT = 2 [MPa]: 0.006
Min. Vzdálenost mezi SP a RP – stav_B High Resolution / CMPT = 3 [MPa]: 0.005
Min. Tlak při roztržení [MPa]: 15
Zpětný spínací bod RP - Factory setting / CMPT = 2 [MPa]: -0,098...0,996
Zpětný spínací bod RP - stav_B High Resolution / CMPT = 3 [MPa]: -0,098...0,996
Spínací bod SP - Factory setting / CMPT = 2 [MPa]: -0,094...1
Spínací bod SP - stav_B High Resolution / CMPT = 3 [MPa]: -0,094... 1
Přesnost spínacího bodu: < ± 0,4; (ot down 1:1)
SDCI norma: IEC 61131-9
Přenosový typ IO-Link: COM2 (38,4 kBaud)
Okolní teplota-1 [°C]: -25... 80
Přesnost opakování procenta: < ± 0,1; (při kolísání teploty < 10 k; Turn down 1:1)
Utahovací moment [Nm]: 25...35; (doporučený točivý moment; v závislosti na mazání, těsnění a zatížení tlakem)
Aplikace: Pro průmyslové použití
Provedení ochrana proti zkratu: Spínaný
Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
Výstupní signál: Spínací signál; analogový signál; IO-Link; (konfigurovatelný)
Potřebná třída Master: A; (pokud pin 2 není připojen: B)
Doba pohotovosti [s]: 0,3
Zvláštní vlastnost: Pozlacené kontakty
Provozní napětí [v]: 18...30 DC; (dle SEL/PEL)
Útlum analogový výstup DAA [s]: 0...4
Útlum hodnota procesů DAP [s]: 0... 4
Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 250
Škrticí prvek: ne (lze dovybavit)
Typ tisku: Relativní tlak; vakuum
Pevnost v tlaku [bar]: 75
Směrnice o tiskařských zařízení: Správná praxe v oblasti strojírenství; použitelná pro média skupiny 2; média skupiny 1 na vyžádání
Nastavitelná doba zpoždění DS, dr [s]: 0...50
Elektrické provedení: PNP/NPN
Celkový počet výstupů: 2
Hmotnost [g]: 239.000
Poznámky k přesnosti / odchylce: Přesnost spínání, odchylka charakteristických linií pod DNVGL: < ± 1 %
Odchylka hystereze: < ± 0,1; (Turn down 1:1)
V krocích - Factory setting / CMPT = 2 [bar]: 0.02
V krocích od - Factory setting / CMPT = 2 [psi]: 0.2
V krocích - stav_B High Resolution / CMPT = 3 [bar]: 0.01
V krocích - stav_B High Resolution / CMPT = 3 [psi]: 0.1
Funkce IO-Link (cyklická) - Factory setting / CMPT = 2: Specifické pro aplikaci
Funkce IO-Link (cyklický) - stav_B High Resolution / CMPT = 3: Specifické pro aplikaci
Rozlišení IO-Link pro tisk - Factory setting / CMPT = 2 [bar]: 0.01
Rozlišení IO-Link - stav_B High Resolution / CMPT = 3 [bar]: 0.005
Komunikační rozhraní: IO-Link
Ochrana proti zkratu: Ano
Skladovací teplota [°C]: -40... 100
Dlouhodobá stabilita: < ± 0,05; (ot down 1:1; za 6 měsíců)
Max. Doba náběhu analogový výstup [ms]: 3
Max. Ručitel [Ω]: 500
max. Pokles napětí spínací výstup DC [v]: 2
Média: Kapalná a plynná média
Teplota média [°C]: -25... 80
Rozsah měření [bar]: -1...10
Rozsah měření [psi]: -14,6... 145
Min. Vzdálenost mezi SP a RP – Factory setting / CMPT = 2 [bar]: 0.06
Min. Vzdálenost mezi SP a RP – Factory setting / CMPT = 2 [psi]: 0.6
Min. Vzdálenost mezi SP a RP – stav_B High Resolution / CMPT = 3 [bar]: 0.05
Min. Vzdálenost mezi SP a RP – stav_B High Resolution / CMPT = 3 [psi]: 0.6
Min. Tlak při roztržení [bar]: 150
Min. Tlak při roztržení [psi]: 2175
Min. Počet tlakových cyklů: 100 milionů
Min. IZOLAČNÍ ODPOR [MΩ]: 100; (500 V DC)
Min. Odpor při zatížení [Ω]: 2000
Min. Doba cyklu procesu - Factory setting / CMPT = 2 [ms]: 2.3
Min. Doba cyklu procesu - stav_B High Resolution / CMPT = 3 [ms]: 3
MTTF: 138
Možnosti programování: Hystereze/okno; spínací/rozpínací kontakt; zpoždění sepnutí/zpětného spínání; tlumení; zobrazovací jednotka; výstup proudu/napětí
Profily - Factory setting / CMPT = 2: Smart Smart senzor: Proměnná process data; device Identification, Device diagnostika
Profily - stav_B High Resolution / CMPT = 3: Smart SENSOR ED2: Digitální Measuring SENSOR (0x000A), Identification and diagnostis (0x4000)
Procesní připojení: Závitové připojení G 1/4 vnitřní závit (DIN EN ISO 1179-2)
Zpětný spínací bod RP - Factory setting / CMPT = 2 [bar]: -0,98...9,96
Zpětný spínací bod RP - Factory setting / CMPT = 2 [psi]: -14,2...144,4
Zpětný spínací bod RP - stav_B High Resolution / CMPT = 3 [bar]: -0,98... 9,96
Zpětný spínací bod RP - stav_B High Resolution / CMPT = 3 [psi]: -14,2...144,4
Spínací frekvence DC [Hz]: < 500
Spínací bod SP - Factory setting / CMPT = 2 [bar]: -0,94... 10
Spínací bod SP - Factory setting / CMPT = 2 [psi]: -13,6...145
Spínací bod SP - stav_B High Resolution / CMPT = 3 [bar]: -0,94... 10
Spínací bod SP - stav_B High Resolution / CMPT = 3 [psi]: -13,6... 145
Ochrana: IP 65; IP 67
Třída ochrany III
Režim SIO: Ano
Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A; kontakty: Pozlacené
Odběr proudu [mA]: < 35
Teplotní koeficient nulový bod: < ± 0,2; (-0...80 °C)
Teplotní koeficient rozpětí: < ± 0,2; (-0...80 °C)
Přetížení: Ano
V případě, že je k použití jako zdroj energie k použití jako zdroj energie, je tento zdroj
Ochrana proti přepólování: Ano
Watchdog - integrovaná: Ano
Materiály ve styku s Medium: 1.4404 (nerezová ocel / 316L); Al2O3 (keramika); FKM
