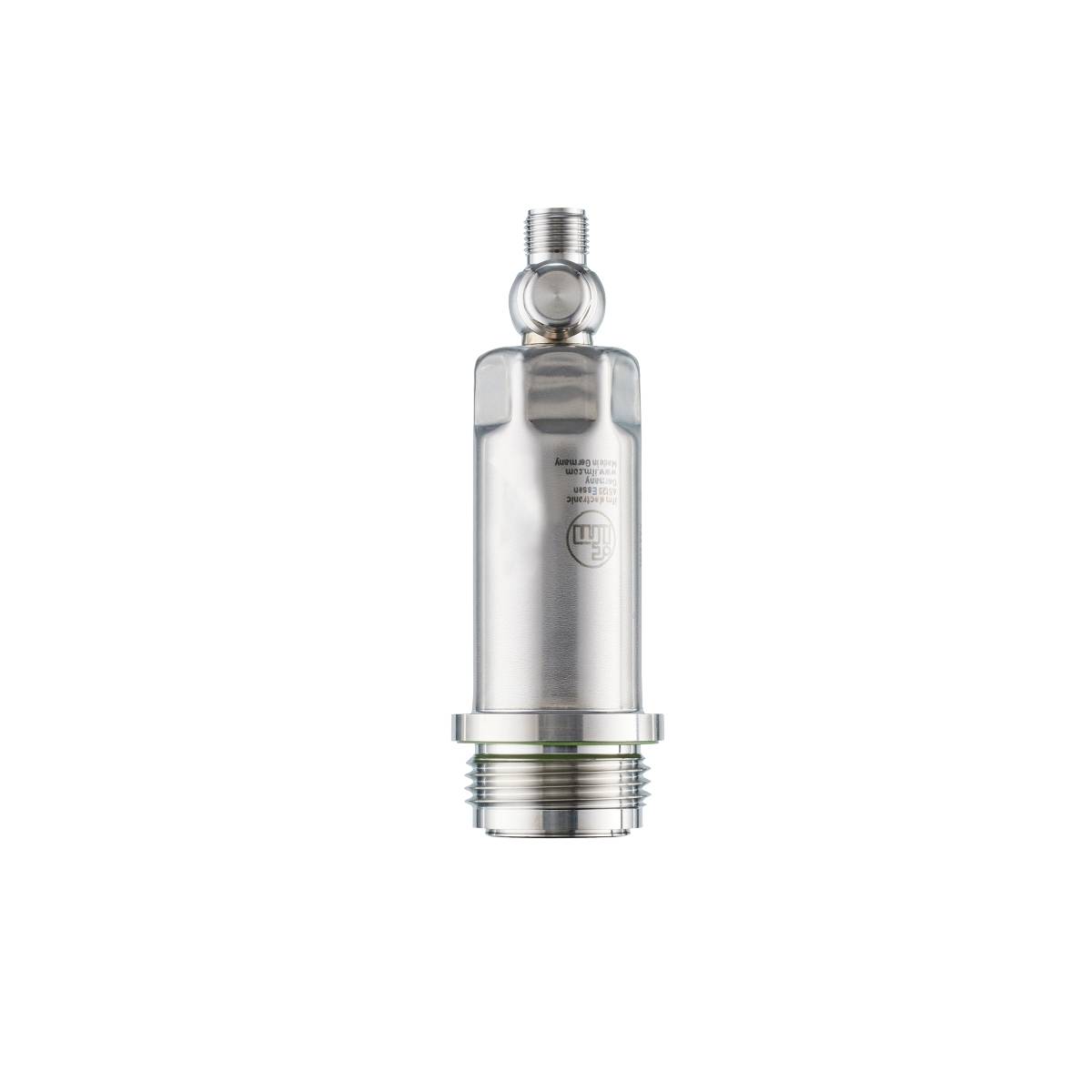

Ilustrační obrázek
ifm Electronic senzor tlaku 1 ks PM1703 -0.1 MPa do 2.5 MPa M12 Analogové Piece
Druh obalu
Piece
Kategorie produktu
senzor tlaku
Připojení
M12
Provedení
relativní tlak
Max. měřicí rozsah tlaku
2.5 MPa
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (22 655,00 Kč / kus)
22 655,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Elektronický tlakový senzor iFm PM1703
- Odolný kryt z ušlechtilé oceli pro použití v potravinářském a nápojovém průmyslu
- Hygienický a čistý design
- Odolná proti vysokotlakému čištění pomocí agresivních čisticích prostředků
- Vysoká tepelná odolnost a vysoká ochrana
- Přesný analogový výstup a komfortní komunikace přes IO-Link
Technické parametry
- Analogový výstup proud [mA]: 4...20; (škálovatelný)
- Analogový bod [bar]: 4...25
- Analogový bod [MPa]: 0,4...2,5
- Analogový bod [psi]: 58...362,6
- Analogový startovací bod [bar]: -1...20
- Analogový startovací bod [MPa]: -0,1... 2
- Analogový startovací bod [psi]: -14,6... 290
- Počet analogových výstupů: 1
- Počet digitálních výstupů: 1; (IO-Link)
- Počet vstupů a výstupů: Počet digitálních výstupů: 1; počet analogových výstupů: 1
- Pevnost v tlaku [MPa]: 10
- Odolnost proti tlaku [psi]: 1450
- V krocích [MPa]: 0.001
- Revize IO-Link: 1.1
- Odchylka charakteristik: < ± 0,2; (linearita včetně hystereze a opakovatelnosti, nastavení mezní hodnoty podle DIN EN IEC 62828-1)
- Odchylka linearity v procentech: < ± 0,15; (Turn down 1:1)
- Rozsah měření [MPa]: -0,1...2,5
- Měřicí prvek: Keramický kapacitní tlaková buňka
- Min. Tlak při roztržení [MPa]: 35
- SDCI norma: IEC 61131-9
- Přenosový typ IO-Link: COM2 (38,4 kBaud)
- Okolní teplota-1 [°C]: -25... 80
- Přesnost opakování procenta: < ± 0,1; (při kolísání teploty < 10 k; Turn down 1:1)
- Utahovací moment [Nm]: 35
- Aplikace: Konstrukce pro potravinářský a nápojový průmysl
- Výstupní signál: Analogový signál; IO-Link; (konfigurovatelný)
- Potřebná základní třída: A
- Doba pohotovosti - 2_vodiče [s]: 1
- Doba pohotovosti – 3_vodiče [s]: 0,5
- Zvláštní vlastnost: Pozlacené kontakty
- Provozní napětí [v]: 18... 30 DC
- Útlum analogový výstup DAA [s]: 0...4
- Typ tisku: Relativní tlak; vakuum
- Pevnost v tlaku [bar]: 100
- Celkový počet výstupů: 2
- Hmotnost [g]: 307.600
- Informace o přesnosti / odchylce: Další informace viz oddíl diagramy a křivky
- Odchylka hystereze: < ± 0,15; (Turn down 1:1)
- V krocích od [bar]: 0.01
- V krocích od [psi]: 0.2
- Funkce IO-Link (cyklická): Specifické pro aplikaci; interní teplota
- Rozlišení IO Link tisku [bar]: 0.005
- Komunikační rozhraní: IO-Link
- Odolnost proti zkratu: Ano
- Skladovací teplota [°C]: -40... 100
- Dlouhodobá stabilita: < ± 0,1; (ot down 1:1; za rok)
- MAWP pro aplikace dle CRN [bar]: 60
- Max. Zátěž [Ω]: 700; (Ub = 24 v; (Ub - 9 v) / 21.5 mA)
- Média: Pastická a pevná média; kapalná a plynná média
- Teplota média [°C]: -25... 150
- Rozsah měření [bar]: -1...25
- Rozsah měření [psi]: -14,6... 362,6
- Min. Tlak při roztržení [bar]: 350
- Min. Tlak při roztržení [psi]: 5075
- Min. Počet tlakových cyklů: 100 milionů
- Min. IZOLAČNÍ ODPOR [MΩ]: 100; (500 V DC)
- Min. Doba cyklu procesu [ms]: 3.2
- MTTF: 323
- Profily: Digitální senzor měření (0 x 000A), identifikace a diagnostika (0 x 4000)
- Procesní připojení: Závitové připojení G 1 vnější závit Aeptoflex Vario
- Analogové procesní údaje: 3
- Údaje o procesu binární: 0
- OCHRANA: IP 67; IP 68; IP 69K
- Třída ochrany III
- Režim SIO: ne
- Doba odezvy analogového výstupu - 2 vodiče [ms]: 30
- Doba odezvy analogového výstupu - 3 vodiče [ms]: 7
- Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A; kontakty: Pozlacené
- Odběr proudu - 2 vodiče [mA]: 3,5...21,5
- Odběr proudu - 3 vodiče [mA]: < 45
- Kontrola teploty: ne
- Bez mrtvého vchodu: Ano
- Přetížení: Ano
- V případě, že je k použití jako zdroj energie k použití jako zdroj energie, je tento zdroj
- Ochrana proti přepólování: Ano
- Watchdog - integrovaná: Ano
- Materiály ve styku se Medium: Keramika (99,9 % Al2O3); 1.4435 (nerezová ocel / 316L); vlastnost povrchu: RA < 0,4 / RZ 4; PTFE
- Druh obalu
Piece
- Kategorie produktu
senzor tlaku
- Typ
PM1703
- Připojení
M12
- Provedení
relativní tlak
- Reakční doba
7 ms
- Výstupy
analogový proud
- Výstupní signál (min.)
4 mA
- Výstupní signál (max.)
20 mA
- Rozhraní
IO-Link
- Rozlišení
0.005 bar
- Min. měřicí rozsah tlaku
-0.1 MPa
- Max. měřicí rozsah tlaku
2.5 MPa
- Rozsah měření (tlak)
-0.1 MPa do 2.5 MPa
- Min. provozní napětí
18 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
18 - 30 V/DC
- Typ kontaktu
Analogové
- Mezní tlak
350 bar
- Min. teplota
-25 °C
- Max. teplota
80 °C
- Hmotnost
307.600 g
- Splňuje RoHS
ano
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3321503 ifm Electronic senzor tlaku 1 ks PM1703 -0.1 MPa do 2.5 MPa M12 Analogové Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3321503 ifm Electronic senzor tlaku 1 ks PM1703 -0.1 MPa do 2.5 MPa M12 Analogové Piece
Popis
Elektronický tlakový senzor iFm PM1703
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
