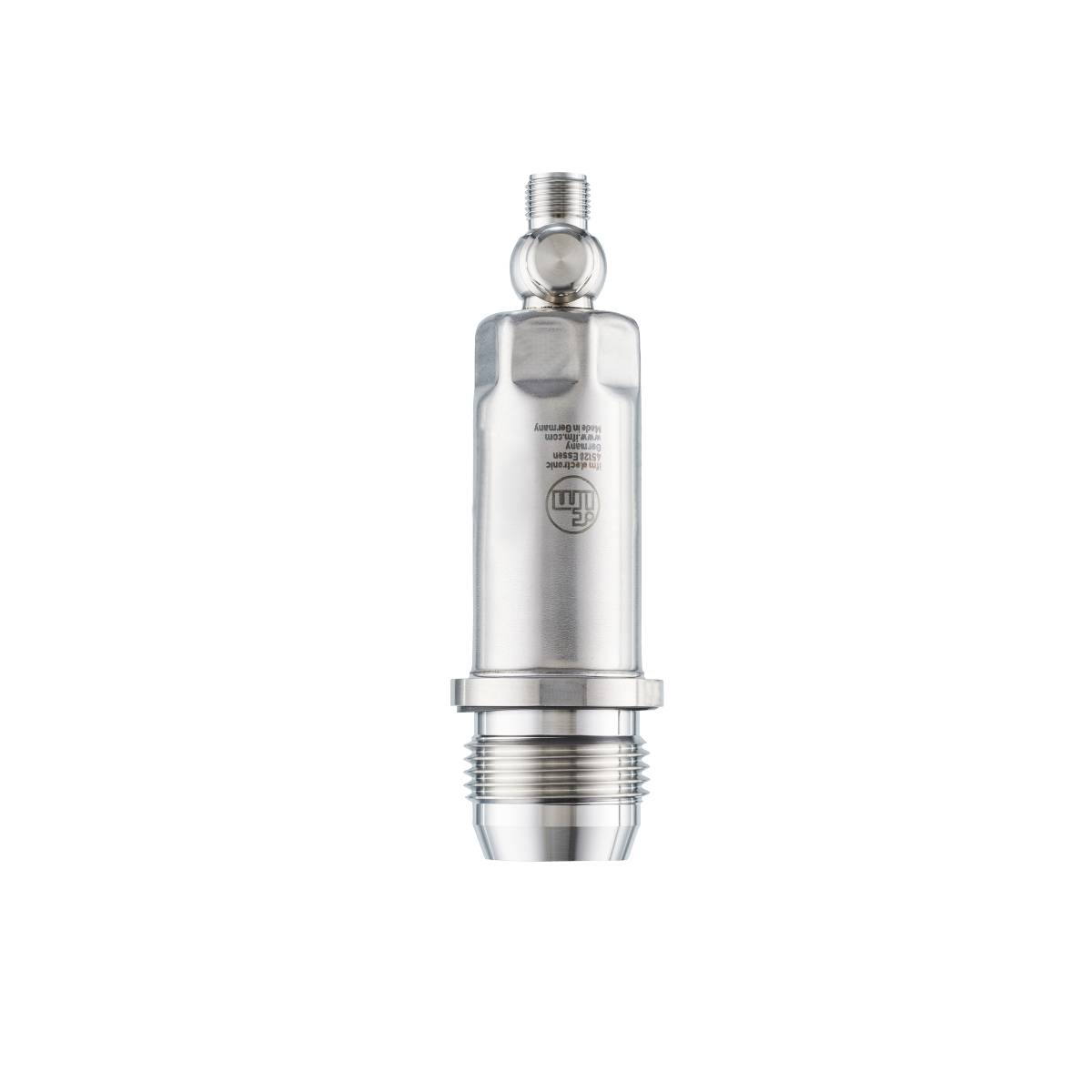

Ilustrační obrázek
ifm Electronic senzor tlaku 1 ks PM1618 -5 kPa do 40 kPa M12 Analogové
Kategorie produktu
senzor tlaku
Připojení
M12
Provedení
relativní tlak
Max. měřicí rozsah tlaku
40 kPa
Provozní napětí max.
30 V/DC
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (23 325,00 Kč / kus)
23 325,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Elektronický tlakový senzor iFM PM1618
- Odolný kryt z ušlechtilé oceli pro použití v potravinářském a nápojovém průmyslu
- Hygienický a čistý design
- Odolná proti vysokotlakému čištění pomocí agresivních čisticích prostředků
- Vysoká tepelná odolnost a vysoká ochrana
- Přesný analogový výstup a komfortní komunikace přes IO-Link
Technické parametry
- Analogový výstup proud [mA]: 4...20; (škálovatelný)
- Analogový bod [kPa]: 3...40
- Analogový bod [mbar]: 30...400
- Analogový bod [psi]: 0,435...5,802
- Analogový startovací bod [kPa]: -5... 32
- Analogový startovací bod [mbar]: -50... 320
- Analogový startovací bod [psi]: -0,725... 4,641
- Počet analogových výstupů: 1
- Počet digitálních výstupů: 1; (IO-Link)
- Počet vstupů a výstupů: Počet digitálních výstupů: 1; počet analogových výstupů: 1
- Zobrazovací jednotka: Mbar; psi; kPa; mmWS; inH2O
- Odolnost proti tlaku [psi]: 116
- Revize IO-Link: 1.1
- Odchylka charakteristických linií: < ± 0,2 (DIN EN 61298-2); (vč. Chyb nulového bodu a napětí, nelinearity, hystereze; Turn down 1:1)
- Odchylka linearity v procentech: < ± 0,15; (Turn down 1:1)
- Měřicí prvek: Keramický kapacitní tlaková buňka
- Princip měření hladiny: Hydrostatická
- SDCI norma: IEC 61131-9
- Přenosový typ IO-Link: COM2 (38,4 kBaud)
- Okolní teplota-1 [°C]: -25... 80
- Přesnost opakování procenta: < ± 0,1; (při kolísání teploty < 10 k; Turn down 1:1)
- Utahovací moment [Nm]: 20
- Aplikace: Konstrukce pro potravinářský a nápojový průmysl
- Výstupní signál: Analogový signál; IO-Link; (konfigurovatelný)
- Potřebná základní třída: A
- Doba pohotovosti - 2_vodiče [s]: 1
- Doba pohotovosti – 3_vodiče [s]: 0,5
- Zvláštní vlastnost: Pozlacené kontakty
- Provozní napětí [v]: 18... 30 DC
- Útlum analogový výstup DAA [s]: 0...4
- Typ: relativní tlak
- Pevnost v tlaku [kPa]: 800
- Pevnost v tlaku [mbar]: 8000
- Celkový počet výstupů: 2
- Hmotnost [g]: 336.800
- Informace o přesnosti / odchylce: Další informace viz oddíl diagramy a křivky
- Odchylka hystereze: < ± 0,15; (Turn down 1:1)
- V krocích [kPa]: 0.01
- V krocích od [mbar]: 0.1
- V krocích od [psi]: 0.001
- Funkce IO-Link (cyklická): Specifické pro aplikaci; interní teplota
- Rozlišení IO-Link tisku [mbar]: 0.1
- Komunikační rozhraní: IO-Link
- Odolnost proti zkratu: Ano
- Skladovací teplota [°C]: -40... 100
- Dlouhodobá stabilita: < ± 0,1; (ot down 1:1; za rok)
- Max. Zátěž [Ω]: 700; (Ub = 24 v; (Ub - 9 v) / 21.5 mA)
- Média: Pastická a pevná média; kapalná a plynná média
- Teplota média [°C]: -25... 150
- Rozsah měření [bar]: -0,05... 0,4
- Rozsah měření [kPa]: -5... 40
- Rozsah měření [mbar]: -50...400
- Rozsah měření [psi]: -0,725... 5,8
- Min. Tlak při roztržení [kPa]: 3000
- Min. Tlak při roztržení [mbar]: 30000
- Min. Tlak při roztržení [psi]: 435
- Min. Počet tlakových cyklů: 100 milionů
- Min. IZOLAČNÍ ODPOR [MΩ]: 100; (500 V DC)
- Min. Doba cyklu procesu [ms]: 3.2
- MTTF: 364
- Profily: Digitální senzor měření (0 x 000A), identifikace a diagnostika (0 x 4000)
- Procesní připojení: Závitové připojení G 1 s vnějším závitem, těsnicí kužel
- Analogové procesní údaje: 3
- Údaje o procesu binární: 0
- OCHRANA: IP 67; IP 68; IP 69K
- Třída ochrany III
- Režim SIO: ne
- Doba odezvy analogového výstupu - 2 vodiče [ms]: 30
- Doba odezvy analogového výstupu - 3 vodiče [ms]: 7
- Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A; kontakty: Pozlacené
- Odběr proudu - 2 vodiče [mA]: 3,5...21,5
- Odběr proudu - 3 vodiče [mA]: < 45
- Kontrola teploty: ne
- Bez mrtvého vchodu: Ano
- Přetížení: Ano
- V případě, že je k použití jako zdroj energie k použití jako zdroj energie, je tento zdroj
- Ochrana proti přepólování: Ano
- Watchdog - integrovaná: Ano
- Materiály ve styku se Medium: Keramika (99,9 % Al2O3); 1.4435 (nerezová ocel / 316L); vlastnost povrchu: RA < 0,4 / RZ 4; PTFE
- Kategorie produktu
senzor tlaku
- Typ
PM1618
- Připojení
M12
- Provedení
relativní tlak
- Reakční doba
30 ms
- Výstupy
analogový
- Výstupní signál (min.)
4 mA
- Výstupní signál (max.)
20 mA
- Rozhraní
IO-Link
- Min. měřicí rozsah tlaku
-5 kPa
- Max. měřicí rozsah tlaku
40 kPa
- Rozsah měření (tlak)
-5 kPa do 40 kPa
- Min. provozní napětí
18 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
18 - 30 V/DC
- Typ kontaktu
Analogové
- Mezní tlak
3000 kPa
- Min. teplota
-25 °C
- Max. teplota
80 °C
- Hmotnost
336.800 g
- Splňuje RoHS
ano
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3321542 ifm Electronic senzor tlaku 1 ks PM1618 -5 kPa do 40 kPa M12 Analogové
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3321542 ifm Electronic senzor tlaku 1 ks PM1618 -5 kPa do 40 kPa M12 Analogové
Popis
Elektronický tlakový senzor iFM PM1618
Tento text byl přeložen strojově.
