ifm Electronic senzor tlaku 1 ks PI2794 -0.1 MPa do 1 MPa M12 1 rozpínací kontakt, 1 spínací kontakt, Analogové

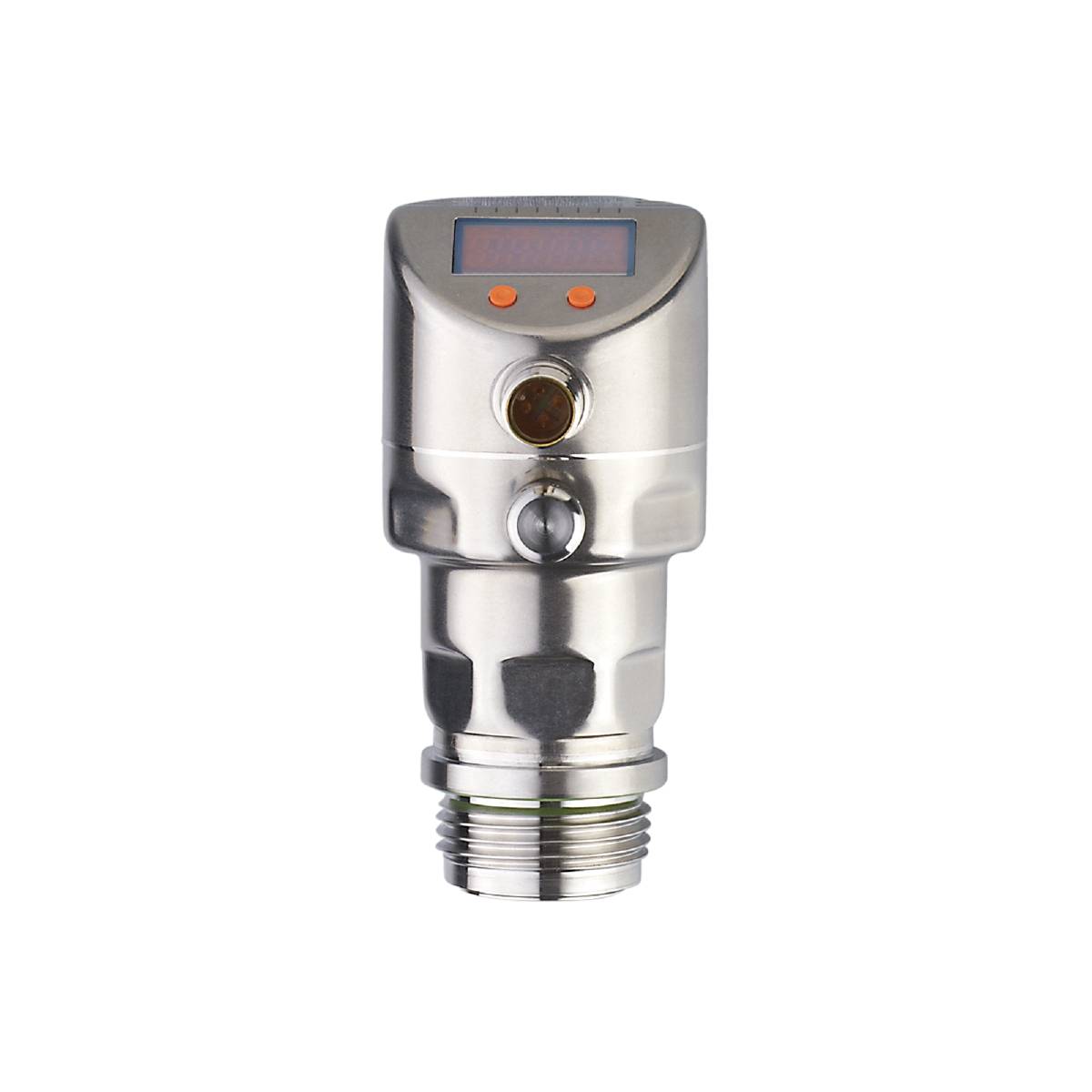

Elektronický senzor s displejem a tlačítky v kovovém pouzdře, pravděpodobně určený pro měření tlaku nebo teploty.

Ilustrační obrázek

Kategorie produktu

senzor tlaku

Připojení

M12

Provedení

přetlak

Max. měřicí rozsah tlaku

1 MPa

Provozní napětí max.

32 V/DC

Datasheety: (PDF)

Doručení: Čt 17. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (26 516,53 Kč / kus)

26 516,53 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Elektronický tlakový senzor iFm PI2794

Odolný kryt z ušlechtilé oceli pro použití v potravinářském a nápojovém průmyslu
Hygienický a čistý design
Odolná proti vysokotlakému čištění pomocí agresivních čisticích prostředků
Vysoká tepelná odolnost a vysoká ochrana
Programovatelný analogový a spínací výstup
Pohodlné ovládání pomocí tlačítek nebo programování přes IO-Link

Technické parametry

Analogový výstup proud [mA]: 4... 20, invertovatelný; (škálovatelný)
Analogový bod [bar]: 1,5...10
Analogový bod [MPa]: 0,15...1
Analogový bod [psi]: 21,8...145
Analogový startovací bod [bar]: -1...7,5
Analogový startovací bod [MPa]: -0,1... 0,75
Analogový startovací bod [psi]: -14,5... 108,7
Počet analogových výstupů: 1
Počet digitálních výstupů: 2
Počet vstupů a výstupů: Počet digitálních výstupů: 2; počet analogových výstupů: 1
Displej: LED, zelená; spínací stav: LED, žlutá; zobrazení funkcí: Alfanumerický displej, 4-místný; naměřené hodnoty: alfanumerický displej, 4-místný
Zobrazovací jednotka: bar; psi; MPa; % rozsahu
Pevnost v tlaku [MPa]: 5
Odolnost proti tlaku [psi]: 725
V krocích [MPa]: 0.001
Revize IO-Link: 1.0
Odchylka charakteristik: < ± 0,2; (věž down 1:1, linearita, včetně hystereze a opakovatelnosti, nastavení mezní hodnoty podle DIN EN IEC 62828-1)
Odchylka linearity v procentech: < ± 0,15; (Turn down 1:1)
Rozsah měření [MPa]: -0,1...1
Min. Tlak při roztržení [MPa]: 15
Zpětný spínací bod RP [MPa]: -0,1... 0,998
Spínací bod SP [MPa]: -0,098... 1
Přesnost spínacího bodu: < ± 0,2; (ot down 1:1)
Přenosový typ IO-Link: COM2 (38,4 kBaud)
Okolní teplota-1 [°C]: -25... 80
Přesnost opakování procenta: < ± 0,1; (při kolísání teploty < 10 k; Turn down 1:1)
Aplikace: Konstrukce pro potravinářský a nápojový průmysl
Provedení ochrana proti zkratu: Spínaný
Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
Výstupní signál: Spínací signál; analogový signál; IO-Link; (konfigurovatelný)
Potřebná základní třída: A
Doba pohotovosti - 2_vodiče [s]: 1
Doba pohotovosti – 3_vodiče [s]: 0,5
Zvláštní vlastnost: Pozlacené kontakty
Provozní napětí - 2 vodiče [v]: 20...32 DC
Provozní napětí - 3 vodiče [v]: 18...32 DC
Útlum analogový výstup DAA [s]: 0,01... 99,99
Útlum hodnota procesů DAP [s]: 0... 30
Trvalá proudová zatížitelnost spínacího výstupu DC - 3 vodiče [mA]: 250
Typ tisku: Relativní tlak; vakuum
Pevnost v tlaku [bar]: 50
Elektrické provedení: PNP/NPN
Celkový počet výstupů: 2
Hmotnost [g]: 351.800
Odchylka hystereze: < ± 0,15; (Turn down 1:1)
V krocích od [bar]: 0.01
V krocích od [psi]: 0.1
Komunikační rozhraní: IO-Link
Ochrana proti zkratu: Ano
Skladovací teplota [°C]: -40... 100
Dlouhodobá stabilita: < ± 0,1; (ot down 1:1; za rok)
MAWP pro aplikace dle CRN [bar]: 50
MAWP pro aplikace podle CRN [MPa]: 5
MAWP při použití dle CRN [psi]: 725
Max. Zátěž - 2 vodiče [Ω]: 300
Max. Zátěž - 3 vodičů [Ω]: (UB - 10 v) / 20 mA
max. Pokles napětí spínací výstup DC - 3_vodiče [v]: 2
Média: Pastická a pevná média; kapalná a plynná média
Teplota média [°C]: -25...125; (145 max. 1h)
Rozsah měření [bar]: -1...10
Rozsah měření [psi]: -14,5... 145
Min. Reakční doba: Spínací výstup DAP - 3_vodiče [ms]: 3
Min. Tlak při roztržení [bar]: 150
Min. Tlak při roztržení [psi]: 2175
Min. Počet tlakových cyklů: 100 milionů
Min. IZOLAČNÍ ODPOR [MΩ]: 100; (500 V DC)
Min. Doba cyklu procesu [ms]: 2.3
MTTF: 160
Profily: Bez profilu
Procesní připojení: Závitové připojení G 1 vnější závit Aeptoflex Vario
Analogové procesní údaje: 1
Údaje o procesu binárně: 2
Zpětný spínací bod RP [bar]: -1...9,98
Zpětný spínací bod RP [psi]: -14,5... 144,7
Spínací frekvence DC - 3 vodiče [Hz]: 125
Spínací bod SP [bar]: -0,98... 10
Spínací bod SP [psi]: -14,2... 145
OCHRANA: IP 67; IP 68; IP 69K
Třída ochrany III
Režim SIO: Ano
Doba odezvy analogového výstupu - 2 vodiče [ms]: 45
Doba odezvy analogového výstupu - 3 vodiče [ms]: 7
Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A; kontakty: Pozlacené
Odběr proudu - 2 vodiče [mA]: 3,6...21
Odběr proudu - 3 vodiče [mA]: < 45
Teplotní koeficient nulový bod: < ± 0,05; (0...70 °C)
Teplotní koeficient rozsah: < ± 0,15; (0...70 °C)
Bez mrtvého vchodu: Ano
Přetížení: Ano
V případě, že je k použití jako zdroj energie k použití jako zdroj energie, je tento zdroj
Ochrana proti přepólování: Ano
Watchdog - integrovaná: Ano
Materiály ve styku se Medium: Keramika (99,9 % Al2O3); 1.4435 (nerezová ocel / 316L); vlastnost povrchu: RA < 0,4 / RZ 4; PTFE
