Name: ifm Electronic senzor tlaku 1 ks PI2602 -0.1 MPa do 10 MPa M12 1 rozpínací kontakt, 1 spínací kontakt, Analogové Single
Brand: ifm Electronic
SKU: 3321705
Availability: BackOrder

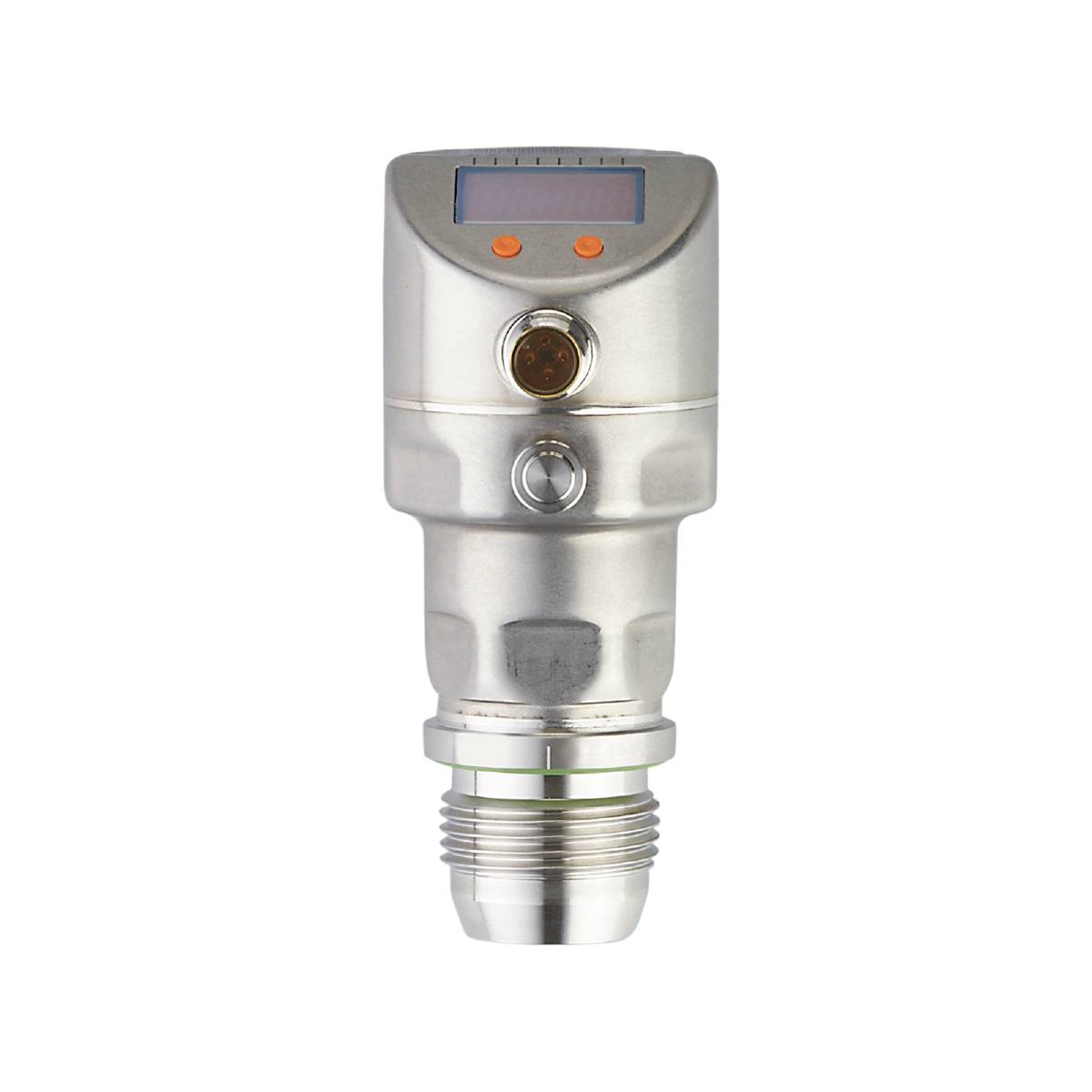

Válcový stříbrný tlakový senzor s digitálním displejem a tlačítkem na černém pozadí, určený ke sledování tlakových hodnot.

Ilustrační obrázek

Druh obalu

Single

Kategorie produktu

senzor tlaku

Připojení

M12

Provedení

relativní tlak

Max. měřicí rozsah tlaku

10 MPa

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 27. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (31 055,00 Kč / kus)

31 055,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Elektronický tlakový senzor iFm PI2602

Odolný kryt z ušlechtilé oceli pro použití v potravinářském a nápojovém průmyslu
Hygienický a čistý design
Odolná proti vysokotlakému čištění pomocí agresivních čisticích prostředků
Vysoká tepelná odolnost a vysoká ochrana
Programovatelný analogový a spínací výstup
Pohodlné ovládání pomocí tlačítek nebo programování přes IO-Link

Technické parametry

Analogový výstup proud [mA]: 4... 20, invertovatelný; (škálovatelný)
Analogový bod [bar]: 24...100
Analogový bod [MPa]: 2,4...10
Analogový bod [psi]: 348...1450
Analogový startovací bod [bar]: -1...75
Analogový startovací bod [MPa]: -0,1... 7,5
Analogový startovací bod [psi]: -15... 1088
Počet analogových výstupů: 1
Počet digitálních výstupů: 2
Počet vstupů a výstupů: Počet digitálních výstupů: 2; počet analogových výstupů: 1
Displej: LED, zelená; spínací stav: LED, žlutá; zobrazení funkcí: Alfanumerický displej, 4-místný; naměřené hodnoty: alfanumerický displej, 4-místný
Indikační jednotka: bar; MPa; psi; % rozsahu
Pevnost v tlaku [MPa]: 20
Odolnost proti tlaku [psi]: 2900
V krocích [MPa]: 0.01
Revize IO-Link: 1.0
Odchylka charakteristik: < ± 0,5; (věž down 1:1, linearita, včetně hystereze a opakovatelnosti, nastavení mezní hodnoty podle DIN EN IEC 62828-1)
Odchylka linearity v procentech: < ± 0,15; (Turn down 1:1)
Rozsah měření [MPa]: -0,1...10
Min. Tlak při roztržení [MPa]: 65
Zpětný spínací bod RP [MPa]: -0,1... 9,98
Spínací bod SP [MPa]: -0,08... 10
Přesnost spínacího bodu: < ± 0,5; (ot down 1:1)
Přenosový typ IO-Link: COM2 (38,4 kBaud)
Okolní teplota-1 [°C]: -25... 80
Přesnost opakování procenta: < ± 0,1; (při kolísání teploty < 10 k; Turn down 1:1)
Aplikace: Konstrukce pro potravinářský a nápojový průmysl
Provedení ochrana proti zkratu: Spínaný
Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
Výstupní signál: Spínací signál; analogový signál; IO-Link; (konfigurovatelný)
Podmíněně použitelné pro: Použití v plynných médiích při tlaku > 25 bar pouze na vyžádání
Potřebná základní třída: A
Doba pohotovosti - 2_vodiče [s]: 1
Doba pohotovosti – 3_vodiče [s]: 0,5
Zvláštní vlastnost: Pozlacené kontakty
Provozní napětí - 2 vodiče [v]: 20...32 DC
Provozní napětí - 3 vodiče [v]: 18...32 DC
Útlum analogový výstup DAA [s]: 0,01... 99,99
Útlum hodnota procesů DAP [s]: 0... 30
Trvalá proudová zatížitelnost spínacího výstupu DC - 3 vodiče [mA]: 250
Typ tisku: Relativní tlak; vakuum
Pevnost v tlaku [bar]: 200
Elektrické provedení: PNP/NPN
Celkový počet výstupů: 2
Hmotnost [g]: 374.000
Odchylka hystereze: < ± 0,15; (Turn down 1:1)
V krocích od [bar]: 0.1
V krocích od [psi]: 1
Komunikační rozhraní: IO-Link
Ochrana proti zkratu: Ano
Skladovací teplota [°C]: -40... 100
Dlouhodobá stabilita: < ± 0,1; (ot down 1:1; za rok)
Max. Zátěž - 2 vodiče [Ω]: 300
Max. Zátěž - 3 vodičů [Ω]: (UB - 10 v) / 20 mA
max. Pokles napětí spínací výstup DC - 3_vodiče [v]: 2
Média: Pastická a pevná média; kapalná a plynná média
Teplota média [°C]: -25...125; (145 max. 1h)
Rozsah měření [bar]: -1...100
Rozsah měření [psi]: -15... 1450
Min. Reakční doba: Spínací výstup DAP - 3_vodiče [ms]: 3
Min. Tlak při roztržení [bar]: 650
Min. Tlak při roztržení [psi]: 9425
Min. Počet tlakových cyklů: 100 milionů
Min. IZOLAČNÍ ODPOR [MΩ]: 100; (500 V DC)
Min. Doba cyklu procesu [ms]: 2.3
MTTF: 154
Profily: Bez profilu
Procesní připojení: Závitové připojení G 1 s vnějším závitem, těsnicí kužel
Analogové procesní údaje: 1
Údaje o procesu binárně: 2
Zpětný spínací bod RP [bar]: -1...99,8
Zpětný spínací bod RP [psi]: -15... 1448
Spínací frekvence DC - 3 vodiče [Hz]: 125
Spínací bod SP [bar]: -0,8... 100
Spínací bod SP [psi]: -12... 1450
OCHRANA: IP 67; IP 68; IP 69K
Třída ochrany III
Režim SIO: Ano
Doba odezvy analogového výstupu - 2 vodiče [ms]: 45
Doba odezvy analogového výstupu - 3 vodiče [ms]: 7
Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A; kontakty: Pozlacené
Odběr proudu - 2 vodiče [mA]: 3,6...21
Odběr proudu - 3 vodiče [mA]: < 45
Teplotní koeficient nulový bod: < ± 0,2; (0...70 °C)
Teplotní koeficient rozsah: < ± 0,2; (0...70 °C)
Bez mrtvého vchodu: Ano
Přetížení: Ano
V případě, že je k použití jako zdroj energie k použití jako zdroj energie, je tento zdroj
Ochrana proti přepólování: Ano
Watchdog - integrovaná: Ano
Materiály ve styku se Medium: Keramika (99,9 % Al2O3); 1.4435 (nerezová ocel / 316L); vlastnost povrchu: RA < 0,4 / RZ 4; PTFE

Druh obalu: Single

Kategorie produktu: senzor tlaku

Typ: PI2602

Připojení: M12

Provedení: relativní tlak

Reakční doba: 3 ms

Výstupy: PNP
NPN

Výstupní signál (min.): 4 mA

Výstupní signál (max.): 20 mA

Rozhraní: IO-Link

Min. měřicí rozsah tlaku: -0.1 MPa

Max. měřicí rozsah tlaku: 10 MPa

Rozsah měření (tlak): -0.1 MPa do 10 MPa

Min. provozní napětí: 18 V/DC

Provozní napětí max.: 32 V/DC

Provozní napětí: 18 - 32 V/DC

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt
Analogové

Min. teplota: -25 °C

Max. teplota: 80 °C

Hmotnost: 374.000 g

Splňuje RoHS: ano

Obsah: 1 ks

UKCA: bezvýznamný
