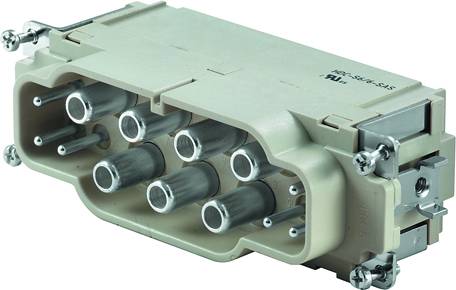

HDC insert, Male, 690 V, 100 A, No. of poles: 12, Axial screw connection, Screw connection, Size: 8
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vložka pinového konektoru
Připojení
axiální šroubové připojení
Řada
RockStar® HDC 48A
Vlastnosti
se slitinou mědi
počet kontaktů
6 + 6 + PE
Datasheety: (PDF)
Počet (velikost balení 10 ks)
Celková cena (1 885,04 Kč / kus)
18 850,41 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
HDC insert, Male, 690 V, 100 A, No. of poles: 12, Axial screw connection, Screw connection, Size: 8
Dodatečné informace:
Technické parametry
- Čistá hmotnost: 286 g
- mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
- stupeň znečištění: 3
- šířka: 34 mm
- výška: 47,8 mm
- hloubka: 111 mm
- dlouhá patice: 111 mm
- velikost: 8
- řada: MixMate
- jmenovité napětí (DIN EN 61984): 690 V,
- jmenovité napětí podle UL/CSA: 600 V AC/DC
- Jmenovité rázové napětí (DIN EN 61984): 8 kV
- jmenovitý proud (DIN EN 61984): 100 A
- hořlavost: podle UL 94 V-0
- průchozí odpor: ≤ 1 mΩ
- izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
- Izolační skupina: IIIa
- cyklů Ag: ≥ 500
- připojení PE: šroubové připojení
- vodiče - průřez AWG (PE), max.: AWG 2
- vodičové připojení - průřez AWG (PE), min.: AWG 6
- délka odizolování Bemessungsanschluss: 13 mm
- délka odizolování PE připojení: 8 mm
- utahovací moment max. PE připojení: 8 Nm
- utahovací moment min. PE-připojení: 6 Nm
- povrch: stříbrná pasivovaná
- materiál: slitina mědi
- výška: 47,8 mm
- počet výkon kontakty: 6
- Kategorie produktu
vložka pinového konektoru
- Řada
RockStar® HDC 48A
- Vlastnosti
se slitinou mědi
- Připojení
axiální šroubové připojení
- počet kontaktů
6 + 6 + PE
- Průřez vodiče (max.)
35 mm²
- Pólů
6
6
- Průřez vodiče (min.)
16 mm²
- Průřez vodiče - výkonový kontakt (max.)
35 mm²
- Průřez vodiče - výkonový kontakt (min.)
16 mm²
- Průřez vodiče - řídicí kontakt (max.)
2.5 mm²
- Průřez vodiče - řídicí kontakt (min.)
0.5 mm²
- Obsah
10 ks
- Počet pólů
Ano
Ke stažení
List technických údajů
List technických údajů 194506 HDC insert, Male, 690 V, 100 A, No. of poles: 12, Axial screw connection, Screw connection, Size: 8
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 194506 HDC insert, Male, 690 V, 100 A, No. of poles: 12, Axial screw connection, Screw connection, Size: 8
Popis
The MixMate series of connectors can simultaneously transmit high rated currents and voltages as well as signals. An axial screw can be used to secure the wire.
Axial screw connection TOP connection
Axial screw connection TOP connection
