Name: HDC insert, Male, 250 V, 10 A, No. of poles: 17, Crimp connection, Size: HQ
Brand: Weidmüller
SKU: 195486
Availability: BackOrder

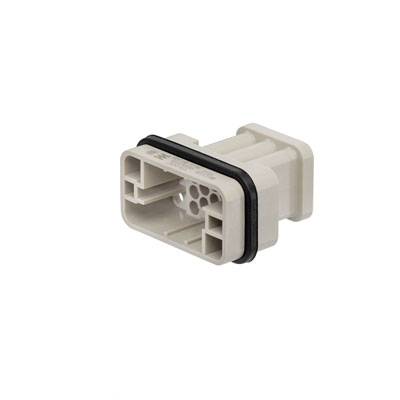

Plastová zásuvka konektoru s obdélníkovým tvarem a několika konektorovými sloty, obklopená černým gumovým těsněním pro utěsnění.

Kategorie produktu

vložka pinového konektoru

Připojení

krimpované

Řada

RockStar® HDC HQ

Vlastnosti

se slitinou mědi

počet kontaktů

17 + PE

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 30. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (194,99 Kč / kus)

194,99 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

HDC insert, Male, 250 V, 10 A, No. of poles: 17, Crimp connection, Size: HQ

HDC HQ 17 MC

Technické parametry

Čistá hmotnost: 17 g
mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
stupeň znečištění: 2
šířka: 22,4 mm
výška: 38,7 mm
hloubka: 41,6 mm
délka patice: 41,6 mm
velikost: HQ
řada: HQ
jmenovité napětí (DIN EN 61984): 250 V,
jmenovité napětí podle UL/CSA: 600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984): 4 kV
jmenovitý proud (DIN EN 61984): 10 A
hořlavost: podle UL 94 V-0
průchozí odpor: ≤ 4mΩ
izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
Izolační skupina: IIIa
cyklů Ag: ≥ 500
cyklů Au: ≥ 500
připojení PE: krimpované
připojení vodiče - průřez AWG (PE), max.: AWG 14
připojení vodiče - průřez AWG (PE), min.: AWG 26,
délka odizolování Bemessungsanschluss: 8 mm
délka odizolování PE připojení: 8 mm
zástrčka: 38,7 mm

Kategorie produktu: vložka pinového konektoru

Řada: RockStar® HDC HQ

Vlastnosti: se slitinou mědi

Připojení: krimpované

počet kontaktů: 17 + PE

Průřez vodiče (max.): 2.5 mm²

Pólů: 17

Průřez vodiče (min.): 0.14 mm²

Obsah: 1 ks

Počet pólů: Ano

: 22.4

: 38.7 mm

: 41.6 mm

: 250 V

: 17

: Pin

: -40-125 °C

: V0

: 4 kV

: Crimp connection

: Silver

: 2

: 0.14-2.5 mm²

: 0.14-2.5 mm²

: 0.14-2.5 mm²

: ANO

: Other copper alloys

: 10 A

: Thermoplastic

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Kategorie produktu

Připojení

HDC insert, Male, 250 V, 10 A, No. of poles: 17, Crimp connection, Size: HQ

Objednací číslo:195486

Doručení: Po 30. 11.

Conrad Electronic

Tento produkt

vložka pinového konektoru

krimpované

Min.: 1

Násobky: 1

194,99 Kč^*

HDC insert, Female, 250 V, 10 A, No. of poles: 17, Crimp connection, Size: HQ

Objednací číslo:195485

Doručení: Po 9. 11.

5 KsConrad Electronic

vložka pinového konektoru

krimpované

Min.: 1

Násobky: 1

134,99 Kč^*

HDC insert, Female, 250 V, 10 A, No. of poles: 40, Crimp connection, Size: 6

Objednací číslo:202791

Doručení: Po 2. 11.

7 KsConrad Electronic

konektorová vložka, zásuvka

krimpované

Min.: 1

Násobky: 1

389,00 Kč^*

HDC insert, Female, 250 V, 16 A, No. of poles: 5, Crimp connection, Size: 1

Objednací číslo:254850

Doručení: Po 9. 11.

5 KsConrad Electronic

konektorová vložka, zásuvka

krimpované

Min.: 1

Násobky: 1

275,00 Kč^*

HDC insert, Female, 400 V, 10 A, No. of poles: 7, Crimp connection, Size: 1

Objednací číslo:195483

Doručení: Po 9. 11.

5 KsConrad Electronic

vložka pinového konektoru

krimpované

Min.: 1

Násobky: 1

495,00 Kč^*

HDC insert, Female, 400 V, 35 A, No. of poles: 6, Screw connection, Size: 6

Objednací číslo:321942

Doručení: Po 9. 11.

5 Set(y)Conrad Electronic

konektorová vložka, zásuvka

šroubovací

Min.: 1

Násobky: 1

855,00 Kč^*

HDC insert, Female, 400 V, 35 A, No. of poles: 6, Screw connection, Size: 6

Objednací číslo:202769

Doručení: Po 9. 11.

5 KsConrad Electronic

konektorová vložka, zásuvka

šroubovací

Min.: 1

Násobky: 1

1 005,00 Kč^*

HDC insert, Female, 500 V, 16 A, No. of poles: 8, Crimp connection, Size: HQ

Objednací číslo:254862

Doručení: Po 9. 11.

5 KsConrad Electronic

konektorová vložka, zásuvka

krimpované

Min.: 1

Násobky: 1

439,00 Kč^*

HDC insert, Female, 690 V, 40 A, No. of poles: 6, Crimp connection, Size: HQ

Objednací číslo:195481

Doručení: Po 9. 11.

5 KsConrad Electronic

vložka pinového konektoru

krimpované

Min.: 1

Násobky: 1

134,99 Kč^*

HDC insert, Female, 830 V, 20 A, No. of poles: 12, Screw connection, Size: 8

Objednací číslo:202868

Doručení: Po 9. 11.

5 KsConrad Electronic

konektorová vložka, zásuvka

šroubovací

Min.: 1

Násobky: 1

595,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 195486 HDC insert, Male, 250 V, 10 A, No. of poles: 17, Crimp connection, Size: HQ

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 195486 HDC insert, Male, 250 V, 10 A, No. of poles: 17, Crimp connection, Size: HQ

Popis

The HQ series - big features in a compact design The electrical values speak for themselves. The standard HE crimp contacts can also be used here.
The wire connection level is designed as a crimp contact The established crimp connection has been used as a standard for decades.
Crimp contacts are not delivered with the inserts.

Pole count: 17 (+PE)
Rated current: 10 A
Rated voltage 250 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Crimp connection
