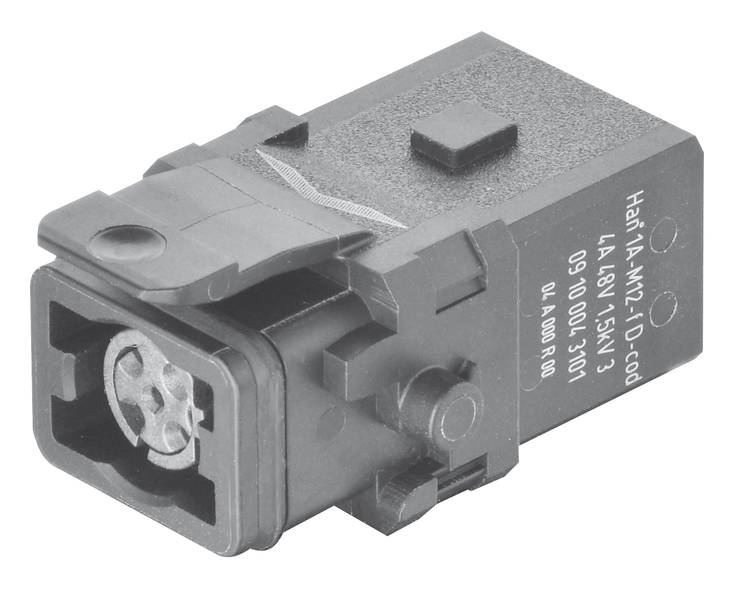

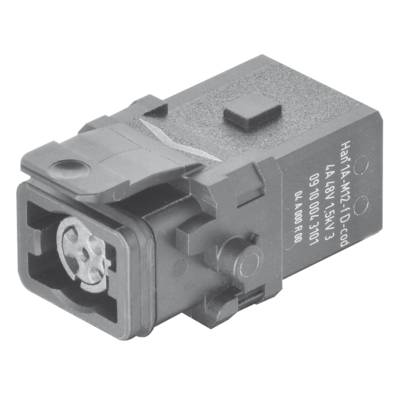

HARTING 09 10 004 3101 09100043101 vložka pinového konektoru, seria Han® 1A, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vložka pinového konektoru
Řada
Han® 1A
Připojení
krimpované
počet kontaktů
4
Barva
sytá černá (RAL 9005)
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
896,69 Kč
3
3% = 29,14 Kč
867,55 Kč
5
5% = 40,80 Kč
855,89 Kč
10
5% = 48,51 Kč
848,18 Kč
25
6% = 57,29 Kč
839,40 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (896,69 Kč / kus)
1 004,13 Kč
-11 %
896,69 Kč
Bez DPH.
Technické parametry
- Řada: Han® 1A
- Typ připojení: Krimpovací připojení
- Počet kontaktů: 4
- Typ zajištění: Západka
- Jmenovitý proud: Max. 4 A.
- Izolační odpor >108 Ω
- Mezní teplota: -30 ... +90 °C
- Počet zastrčení: ≥ 100
- Materiál vložky: Polyamid (PA)
- Barva: RAL 9005 (hlubočerná)
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: EN 45545-2 protipožární ochrana v kolejových vozidlech; IEC 61373, kategorie 1, třída B; IEC 60664-1; IEC 61984
- Čistá hmotnost: 30 g
- JMENOVITÉ NAPĚTÍ 48 V/AC; 60 V/DC
- Impulzní rázové napětí: 1,5 kV
- Stupeň znečištění: 3
- Poznámka: U výrobku Han® 1A konfigurace sestávající pouze z kontaktních vložek (s odlehčením tahu nebo bez něj, 09 10 000 5300) se jedná o nekalou zástrčku dle IEC 61984. Ochrana proti úrazu elektrickým proudem musí být zajištěna způsobem montáže uživatelem; kontaktní vložky nesmí být zapírány nebo odpojeny pod napětím/zátěží; kontaktní vložky nesmí být v nepřipojeném stavu pod napětím.
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Přenosová rychlost: Až 10 Mbit/s; doba připojení: 100 Mbit/s
- Pohlaví: Zásuvka
- Průřez vodiče: 0,13 ... 0,82 mm²
- Stínění: S stahovací páskou
- Další kontakty: + stínění
- Přenosové vlastnosti: Kategorie 5, třída D až 100 MHz
- Ochrana podle IEC 60529: IP20
- Velikost 1 A.
- Schválení: DNV GL
- Materiál těsnění: NBR
- Barva těsnění: Černá
- Kategorie produktu
vložka pinového konektoru
- Barva
sytá černá (RAL 9005)
- Řada
Han® 1A
- Připojení
krimpované
- Pólů
4
- počet kontaktů
4
- Průřez vodiče (min.)
0.13 mm²
- Průřez vodiče (max.)
0.82 mm²
- Cykly zapojení
100
- Série
Han® 1A
- Obsah
1 ks
- Max. teplota
+90 °C
- Min. teplota
-30 °C
NE
4
Bus
-30-90 °C
V0
1.5 kV
Crimp connection
Other
3
NE
0.13-0.82 mm²
0.13-0.82 mm²
NE
Other
Thermoplastic
4 A
Thermoplastic
100
4
Ke stažení
List technických údajů
List technických údajů 3007787 HARTING 09 10 004 3101 09100043101 vložka pinového konektoru, seria Han® 1A, 1 ks
List technických údajů 3007787 HARTING 09 10 004 3101 09100043101 vložka pinového konektoru, seria Han® 1A, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3007787 HARTING 09 10 004 3101 09100043101 vložka pinového konektoru, seria Han® 1A, 1 ks
Popis
Vložky, krimpovací připojení, zásuvka, polyamid (PA), RAL 9005 (hluboká černá), jmenovitý proud 4 a, konstrukční velikost: 1 a, kontakty: 4 + stínění
