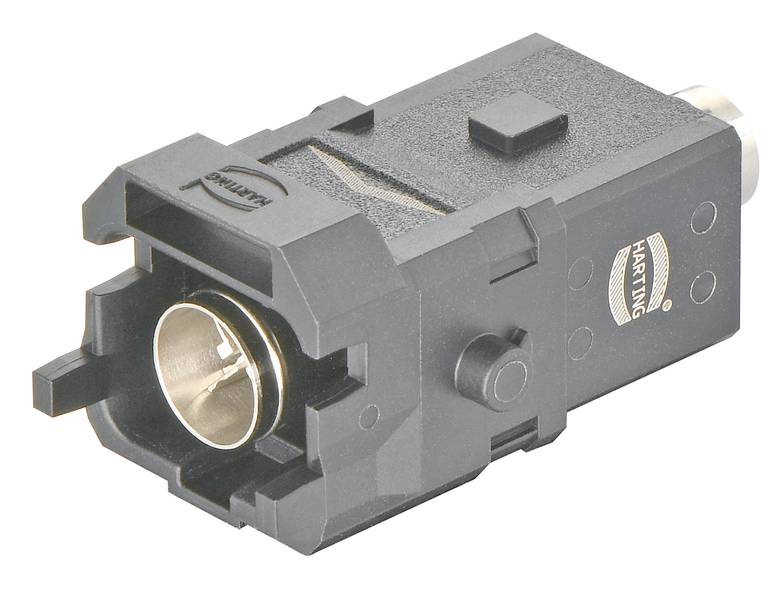

HARTING 09 10 008 3001 09100083001 vložka pinového konektoru, seria Han® 1A, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vložka pinového konektoru
Řada
Han® 1A
Připojení
krimpované
počet kontaktů
8
Průřez vodiče (min.)
0.08 mm²
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 065,29 Kč
3
3% = 103,86 Kč
1 030,67 Kč
5
5% = 242,35 Kč
1 016,82 Kč
10
5% = 576,30 Kč
1 007,66 Kč
25
6% = 1 702,00 Kč
997,21 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 065,29 Kč / kus)
1 065,29 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Řada: Han® 1A
- Typ připojení: Krimpovací připojení
- Počet kontaktů: 8
- Typ zajištění: Západka
- Jmenovitý proud: Max. 0,5 A.
- Izolační odpor >108 Ω
- Mezní teplota: -30 ... +90 °C
- Počet zastrčení: ≥ 100
- Materiál vložky: Polyamid (PA)
- Barva: RAL 9005 (hlubočerná)
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: EN 45545-2 protipožární ochrana v kolejových vozidlech; IEC 61373, kategorie 1, třída B; IEC 60664-1; IEC 61984
- Čistá hmotnost: 19 g
- Jmenovité napětí: 48 V
- Impulzní rázové napětí: 0,8 kV
- Stupeň znečištění: 3
- Poznámka: U výrobku Han® 1A konfigurace sestávající pouze z kontaktních vložek (s odlehčením tahu nebo bez něj, 09 10 000 5300) se jedná o nekalou zástrčku dle IEC 61984. Ochrana proti úrazu elektrickým proudem musí být zajištěna způsobem montáže uživatelem; kontaktní vložky nesmí být zapírány nebo odpojeny pod napětím/zátěží; kontaktní vložky nesmí být v nepřipojeném stavu pod napětím.
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Přenosová rychlost: Připojení 10 Mbit/s; doba připojení 100 Mbit/s; 1Gbit/s; k; k dispozici je 2,5 Gbit/s; k dispozici je 5 Gbit/s; k dispozici je 10 Gbit/s.
- Pohlaví: Kolík
- Průřez vodiče: 0,08 ... 0,25 mm²
- Stínění: S stahovací páskou
- Další kontakty: + stínění
- Přenosové vlastnosti: Kategorie 6 a, třída EA až 500 MHz
- Ochrana podle IEC 60529: IP20
- Velikost 1 A.
- Schválení: DNV GL
- Kategorie produktu
vložka pinového konektoru
- Barva
sytá černá (RAL 9005)
- Řada
Han® 1A
- Připojení
krimpované
- Pólů
8
- počet kontaktů
8
- Průřez vodiče (min.)
0.08 mm²
- Průřez vodiče (max.)
0.25 mm²
- Cykly zapojení
≥ 100
- Série
Han® 1A
- Obsah
1 ks
- Max. teplota
+90 °C
- Min. teplota
-30 °C
48 V
NE
8
Pin
-30-90 °C
V0
0.8 kV
Crimp connection
Other
3
NE
0.08-0.25 mm²
0.08-0.25 mm²
NE
Other
Thermoplastic
0.5 A
Thermoplastic
100
8
Ke stažení
List technických údajů
List technických údajů 3007855 HARTING 09 10 008 3001 09100083001 vložka pinového konektoru, seria Han® 1A, 1 ks
List technických údajů 3007855 HARTING 09 10 008 3001 09100083001 vložka pinového konektoru, seria Han® 1A, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3007855 HARTING 09 10 008 3001 09100083001 vložka pinového konektoru, seria Han® 1A, 1 ks
Popis
Vložky, krimpovací připojení, kolík, polyamid (PA), RAL 9005 (hluboká černá), jmenovitý proud 0,5 a, konstrukční velikost: 1 a, kontakty: 8 + stínění
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
