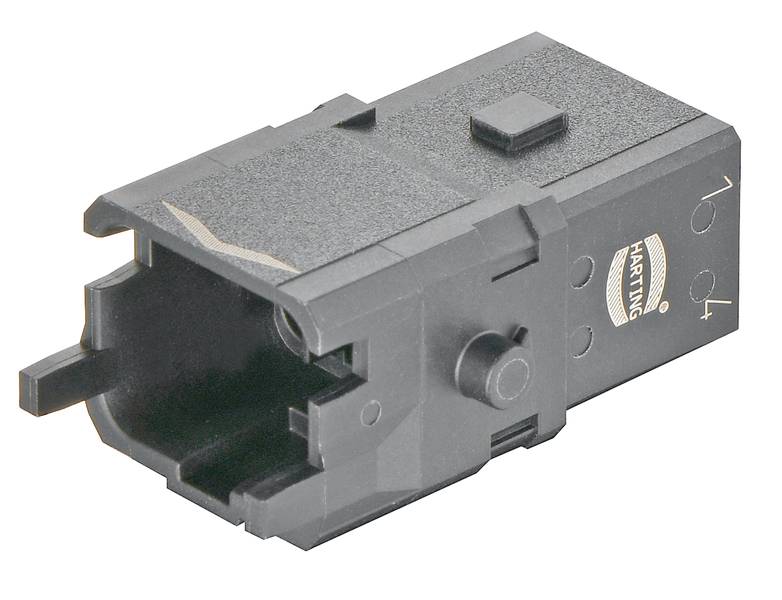

HARTING 09 10 005 3006 09100053006 vložka pinového konektoru, seria Han® 1A, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vložka pinového konektoru
Řada
Han® 1A
Připojení
krimpované
počet kontaktů
5 + PE
Průřez vodiče (min.)
0.14 mm²
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
173,55 Kč
5
6% = 52,80 Kč
162,99 Kč
10
8% = 130,40 Kč
160,51 Kč
25
9% = 396,50 Kč
157,69 Kč
50
11% = 951,00 Kč
154,53 Kč
100
14% = 2 429,00 Kč
149,26 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (173,55 Kč / kus)
173,55 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Řada: Han® 1A
- Typ připojení: Krimpovací připojení
- Počet kontaktů: 5
- Typ zajištění: Podélný třmen
- Jmenovitý proud: Max. 10 A.
- Izolační odpor >108 Ω
- Mezní teplota: -30 ... +90 °C
- Počet zastrčení: ≥ 100
- Materiál vložky: Polyamid (PA)
- Barva: RAL 9005 (hlubočerná)
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: EN 45545-2 protipožární ochrana v kolejových vozidlech; IEC 61373, kategorie 1, třída B; IEC 60664-1; IEC 61984
- Čistá hmotnost: 1 g
- Jmenovité napětí: 400 V
- Impulzní rázové napětí: 6 kV
- Stupeň znečištění: 3
- Poznámka: U výrobku Han® 1A konfigurace sestávající pouze z kontaktních vložek (s odlehčením tahu nebo bez něj, 09 10 000 5300) se jedná o nekalou zástrčku dle IEC 61984. Ochrana proti úrazu elektrickým proudem musí být zajištěna způsobem montáže uživatelem; kontaktní vložky nesmí být zapírány nebo odpojeny pod napětím/zátěží; kontaktní vložky nesmí být v nepřipojeném stavu pod napětím.
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Pohlaví: Kolík
- Průřez vodiče: 0,14 ... 2,5 mm²
- Ochrana podle IEC 60529: IP20
- Velikost 1 A.
- Schválení: DNV GL
- PE kontakt: Ano
- Jmenovité napětí podle UL: 600 V.
- Jmenovitý proud podle UL: 15 a AWG 14
- Kategorie produktu
vložka pinového konektoru
- Barva
sytá černá (RAL 9005)
- Řada
Han® 1A
- Připojení
krimpované
- Pólů
5
- počet kontaktů
5 + PE
- Průřez vodiče (min.)
0.14 mm²
- Průřez vodiče (max.)
2.5 mm²
- Cykly zapojení
100
- Série
Han® 1A
- Obsah
1 ks
- Max. teplota
+90 °C
- Min. teplota
-30 °C
- Počet pólů
Ano
Ke stažení
List technických údajů
List technických údajů 3007858 HARTING 09 10 005 3006 09100053006 vložka pinového konektoru, seria Han® 1A, 1 ks
List technických údajů 3007858 HARTING 09 10 005 3006 09100053006 vložka pinového konektoru, seria Han® 1A, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3007858 HARTING 09 10 005 3006 09100053006 vložka pinového konektoru, seria Han® 1A, 1 ks
Popis
Vložky, krimpovací připojení, kolík, polyamid (PA), RAL 9005 (hluboká černá), jmenovitý proud 10 a, konstrukční velikost: 1 a, kontakty: 5
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
